B0373

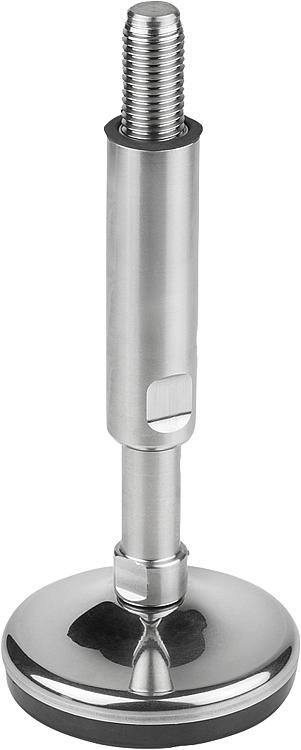

Stellfüße Edelstahl für Hygienebereich

zurück

Produkte
- Produktübersicht
  - Stellfüße
    - Stellfüße
      - Stellfüße Edelstahl für Hygienebereich

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Fußteller Edelstahl 1.4301 (enspricht AISI 304).
Gewindespindel Edelstahl 1.4301 (enspricht AISI 304).
Gummiauflage und Gummi-Dichtung (EPDM).Ausführung:Fußteller poliert.
Gewindespindel blank.
Gummiauflage schwarz.
Gummi-Dichtung schwarz.Hinweis:Der Stellfuß verfügt über eine Verstellhülse, die Teile des Gewindes bedeckt. Im Inneren der Hülse ist ein O-Ring eingearbeitet. Der O-Ring verhindert das Eindringen von Schmutz.

EPDM entspricht den Richtlinien, die in den Normschriften der USDA für Gummiprodukte aufgeführt sind.

Die Stellfüße Edelstahl für den Hygienebereich erhielten das Equipment Acceptance Certificate der USDA (US-Department of Agriculture).

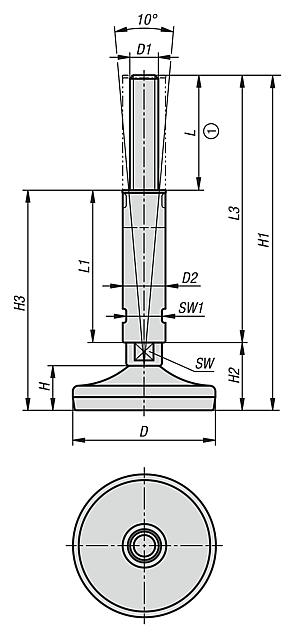

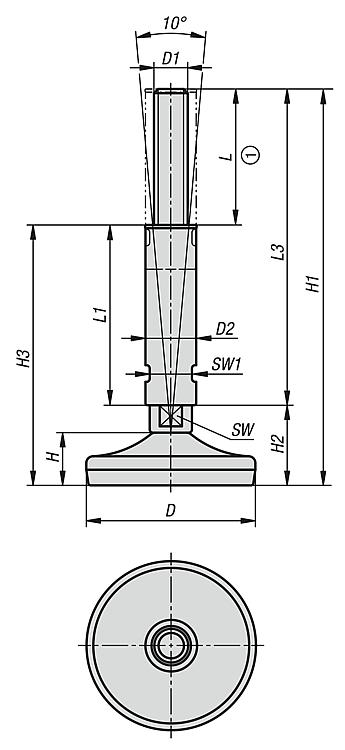

Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.Zeichnungshinweis:

1) Verstellbereich

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0373 StellfüßeEdelstahl für Hygienebereich

155 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	D	D1	D2	H	H1	H2	H3	L	L1	L3	SW	SW1	Belastbarkeit max. kN (nur bei statischer Belastung)	Preis
B0373.08016X143	80	M16	24	25	188	38	123	65	85	150	17	20	10	37,55 €
B0373.08020X143	80	M20	30	25	188	38	123	65	85	150	17	26	10	42,75 €
B0373.10016X144	100	M16	24	30	193	43	128	65	85	150	17	20	15	42,80 €
B0373.10020X144	100	M20	30	30	193	43	128	65	85	150	17	26	15	47,93 €
B0373.10024X144	100	M24	35	30	194	44	129	65	85	150	20	30	15	49,16 €
B0373.12016X144	120	M16	24	32	195	45	130	65	85	150	17	20	30	54,19 €
B0373.12020X144	120	M20	30	32	195	45	130	65	85	150	17	26	30	59,47 €
B0373.12024X144	120	M24	35	32	196	46	131	65	85	150	20	30	30	59,47 €
B0373.15016X150	150	M16	24	35	198	48	133	65	85	150	17	20	30	57,48 €
B0373.15020X150	150	M20	30	35	198	48	133	65	85	150	17	26	30	62,53 €
B0373.15024X150	150	M24	35	35	199	49	134	65	85	150	20	30	40	65,74 €
