BeschreibungWerkstoff:Fußteller, Gewindespindel Stahl.
Anti-Slip-Platte (NBR) 70 Shore. Ausführung:Fußteller gelb lackiert. Gewindespindel verzinkt.

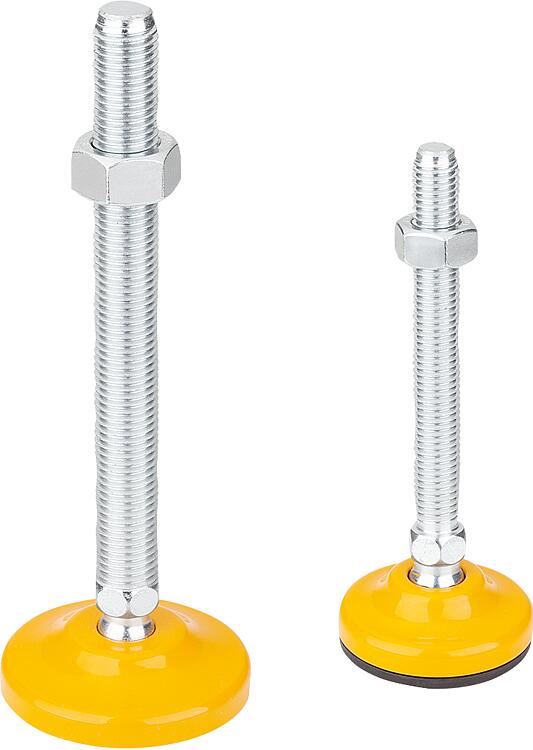

Anti-Slip-Platte schwarz. Hinweis:Hochbelastbare Gelenkfüße aus Stahl mit gelblackiertem Fuß, optional mit Anti-Slip-Platte. Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.

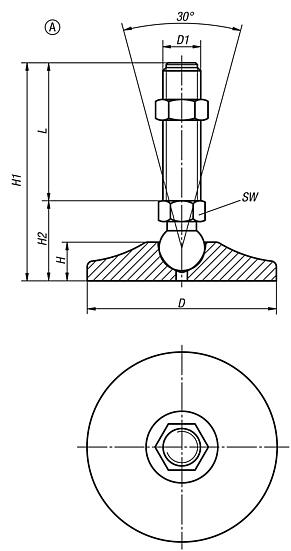

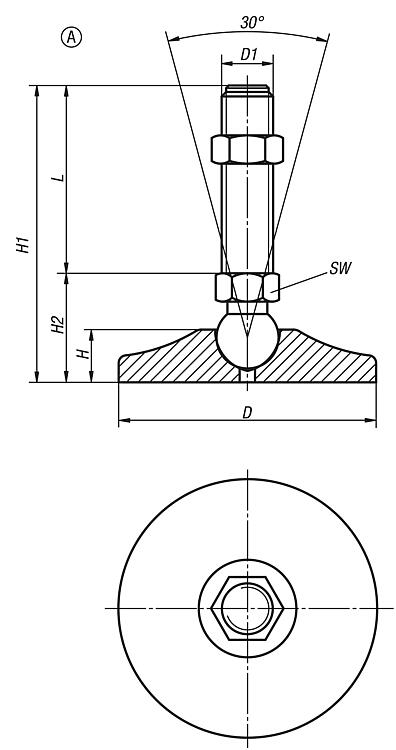

Auslieferung mit passender Mutter.Zeichnungshinweis:Form A ohne Anti-Slip-Platte

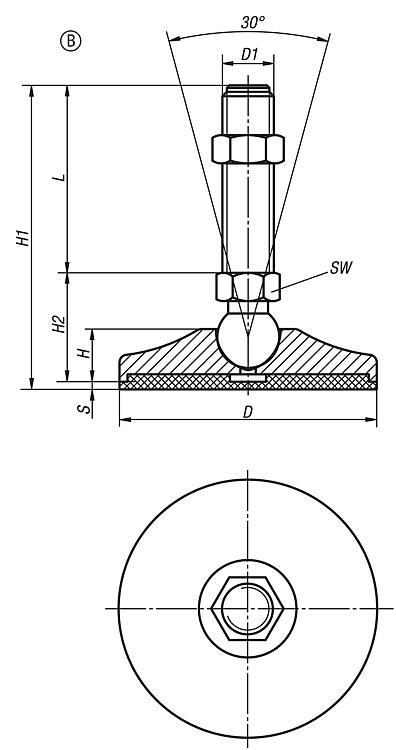

Form B mit Anti-Slip-Platte DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

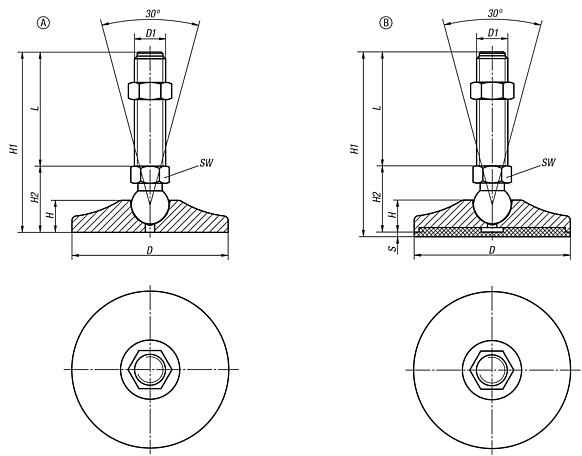

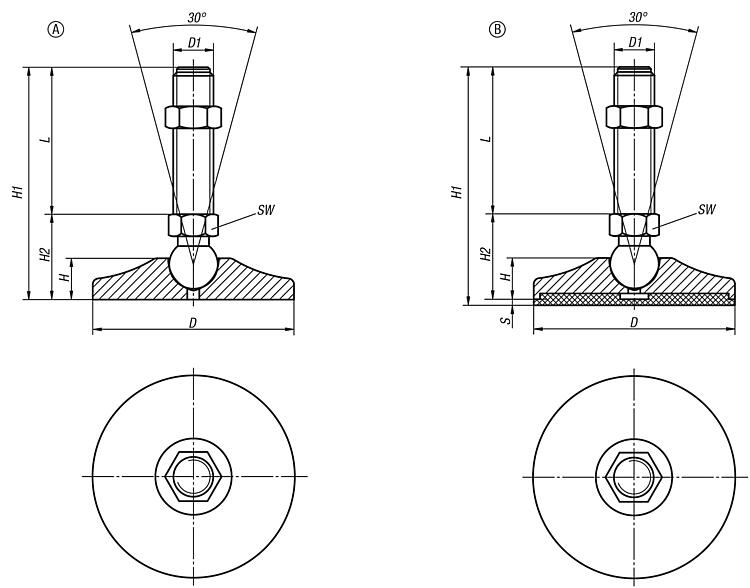

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | D | D1 | H | H1 | H2 | SW | L | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0375.005010X25 | A | 50 | M10 | 16 | 53 | 28 | 14 | 25 | 15 |  | | 8,83 € | | | B0375.005010X50 | A | 50 | M10 | 16 | 78 | 28 | 14 | 50 | 15 | | | 9,49 € | | | B0375.005010X75 | A | 50 | M10 | 16 | 103 | 28 | 14 | 75 | 15 | | | 9,75 € | | | B0375.005010X100 | A | 50 | M10 | 16 | 128 | 28 | 14 | 100 | 15 | | | 10,15 € | | | B0375.005010X125 | A | 50 | M10 | 16 | 153 | 28 | 14 | 125 | 15 | | | 10,33 € | | | B0375.005012X25 | A | 50 | M12 | 16 | 53 | 28 | 14 | 25 | 15 | | | 8,87 € | | | B0375.005012X50 | A | 50 | M12 | 16 | 78 | 28 | 14 | 50 | 15 | | | 9,52 € | | | B0375.005012X75 | A | 50 | M12 | 16 | 103 | 28 | 14 | 75 | 15 | | | 9,79 € | | | B0375.005012X100 | A | 50 | M12 | 16 | 128 | 28 | 14 | 100 | 15 | | | 10,19 € | | | B0375.005012X125 | A | 50 | M12 | 16 | 153 | 28 | 14 | 125 | 15 | | | 10,36 € | | | B0375.005014X25 | A | 50 | M14 | 16 | 53 | 28 | 14 | 25 | 15 | | | 8,89 € | | | B0375.005014X50 | A | 50 | M14 | 16 | 78 | 28 | 14 | 50 | 15 | | | 9,54 € | | | B0375.005014X75 | A | 50 | M14 | 16 | 103 | 28 | 14 | 75 | 15 | | | 9,82 € | | | B0375.005014X100 | A | 50 | M14 | 16 | 128 | 28 | 14 | 100 | 15 | | | 10,21 € | | | B0375.005014X125 | A | 50 | M14 | 16 | 153 | 28 | 14 | 125 | 15 | | | 10,39 € | | | B0375.006514X50 | A | 65 | M14 | 17 | 80 | 30 | 14 | 50 | 20 | | | 11,55 € | | | B0375.006514X75 | A | 65 | M14 | 17 | 105 | 30 | 14 | 75 | 20 | | | 11,97 € | | | B0375.006514X100 | A | 65 | M14 | 17 | 130 | 30 | 14 | 100 | 20 | | | 12,37 € | | | B0375.006514X125 | A | 65 | M14 | 17 | 155 | 30 | 14 | 125 | 20 | | | 12,75 € | | | B0375.006514X150 | A | 65 | M14 | 17 | 180 | 30 | 14 | 150 | 20 | | | 13,14 € | | | B0375.006516X50 | A | 65 | M16 | 17 | 80 | 30 | 16 | 50 | 20 | | | 11,65 € | | | B0375.006516X75 | A | 65 | M16 | 17 | 105 | 30 | 16 | 75 | 20 | | | 12,01 € | | | B0375.006516X100 | A | 65 | M16 | 17 | 130 | 30 | 16 | 100 | 20 | | | 12,43 € | | | B0375.006516X125 | A | 65 | M16 | 17 | 155 | 30 | 16 | 125 | 20 | | | 12,79 € | | | B0375.006516X150 | A | 65 | M16 | 17 | 180 | 30 | 16 | 150 | 20 | | | 13,18 € | | | B0375.006516X175 | A | 65 | M16 | 17 | 205 | 30 | 16 | 175 | 20 | | | 13,57 € | | | B0375.008016X50 | A | 80 | M16 | 19,5 | 83 | 33 | 16 | 50 | 30 | | | 17,51 € | | | B0375.008016X75 | A | 80 | M16 | 19,5 | 108 | 33 | 16 | 75 | 30 | | | 17,91 € | | | B0375.008016X100 | A | 80 | M16 | 19,5 | 133 | 33 | 16 | 100 | 30 | | | 18,30 € | | | B0375.008016X125 | A | 80 | M16 | 19,5 | 158 | 33 | 16 | 125 | 30 | | | 18,66 € | | | B0375.008016X150 | A | 80 | M16 | 19,5 | 183 | 33 | 16 | 150 | 30 | | | 19,06 € | | | B0375.008016X175 | A | 80 | M16 | 19,5 | 208 | 33 | 16 | 175 | 30 | | | 19,45 € | | | B0375.008016X200 | A | 80 | M16 | 19,5 | 233 | 33 | 16 | 200 | 30 | | | 19,83 € | | | B0375.008020X75 | A | 80 | M20 | 19,5 | 111 | 36 | 17 | 75 | 30 | | | 18,38 € | | | B0375.008020X100 | A | 80 | M20 | 19,5 | 136 | 36 | 17 | 100 | 30 | | | 18,89 € | | | B0375.008020X125 | A | 80 | M20 | 19,5 | 161 | 36 | 17 | 125 | 30 | | | 19,48 € | | | B0375.008020X150 | A | 80 | M20 | 19,5 | 186 | 36 | 17 | 150 | 30 | | | 20,05 € | | | B0375.008020X175 | A | 80 | M20 | 19,5 | 211 | 36 | 17 | 175 | 30 | | | 20,60 € | | | B0375.008020X200 | A | 80 | M20 | 19,5 | 236 | 36 | 17 | 200 | 30 | | | 21,19 € | | | B0375.010016X50 | A | 100 | M16 | 20 | 93 | 43 | 20 | 50 | 35 | | | 26,48 € | | | B0375.010016X75 | A | 100 | M16 | 20 | 118 | 43 | 20 | 75 | 35 | | | 27,06 € | | | B0375.010016X100 | A | 100 | M16 | 20 | 143 | 43 | 20 | 100 | 35 | | | 27,75 € | | | B0375.010016X125 | A | 100 | M16 | 20 | 168 | 43 | 20 | 125 | 35 | | | 28,50 € | | | B0375.010016X150 | A | 100 | M16 | 20 | 193 | 43 | 20 | 150 | 35 | | | 29,18 € | | | B0375.010016X175 | A | 100 | M16 | 20 | 218 | 43 | 20 | 175 | 35 | | | 29,93 € | | | B0375.010016X200 | A | 100 | M16 | 20 | 243 | 43 | 20 | 200 | 35 | | | 30,71 € | | | B0375.010020X75 | A | 100 | M20 | 20 | 118 | 43 | 20 | 75 | 45 | | | 27,17 € | | | B0375.010020X100 | A | 100 | M20 | 20 | 143 | 43 | 20 | 100 | 45 | | | 27,83 € | | | B0375.010020X125 | A | 100 | M20 | 20 | 168 | 43 | 20 | 125 | 45 | | | 28,61 € | | | B0375.010020X150 | A | 100 | M20 | 20 | 193 | 43 | 20 | 150 | 45 | | | 29,25 € | | | B0375.010020X175 | A | 100 | M20 | 20 | 218 | 43 | 20 | 175 | 45 | | | 30,02 € | | | B0375.010020X200 | A | 100 | M20 | 20 | 243 | 43 | 20 | 200 | 45 | | | 30,81 € | | | B0375.010024X75 | A | 100 | M24 | 20 | 119 | 44 | 20 | 75 | 55 | | | 27,77 € | | | B0375.010024X100 | A | 100 | M24 | 20 | 144 | 44 | 20 | 100 | 55 | | | 28,46 € | | | B0375.010024X125 | A | 100 | M24 | 20 | 169 | 44 | 20 | 125 | 55 | | | 29,22 € | | | B0375.010024X150 | A | 100 | M24 | 20 | 194 | 44 | 20 | 150 | 55 | | | 29,87 € | | | B0375.010024X175 | A | 100 | M24 | 20 | 219 | 44 | 20 | 175 | 55 | | | 30,65 € | | | B0375.010024X200 | A | 100 | M24 | 20 | 244 | 44 | 20 | 200 | 55 | | | 31,39 € | |
|
| Bestellnummer | Form
| D | D1 | H | H1 | H2 | S | SW | L | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0375.105010X25 | B | 50 | M10 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 9,26 € | | | B0375.105010X50 | B | 50 | M10 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,91 € | | | B0375.105010X75 | B | 50 | M10 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 10,20 € | | | B0375.105010X100 | B | 50 | M10 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 10,61 € | | | B0375.105010X125 | B | 50 | M10 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 10,75 € | | | B0375.105012X25 | B | 50 | M12 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 9,28 € | | | B0375.105012X50 | B | 50 | M12 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,94 € | | | B0375.105012X75 | B | 50 | M12 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 10,24 € | | | B0375.105012X100 | B | 50 | M12 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 10,62 € | | | B0375.105012X125 | B | 50 | M12 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 10,82 € | | | B0375.105014X25 | B | 50 | M14 | 16 | 56 | 28 | 3 | 14 | 25 | 15 | | | 9,33 € | | | B0375.105014X50 | B | 50 | M14 | 16 | 81 | 28 | 3 | 14 | 50 | 15 | | | 9,96 € | | | B0375.105014X75 | B | 50 | M14 | 16 | 106 | 28 | 3 | 14 | 75 | 15 | | | 10,25 € | | | B0375.105014X100 | B | 50 | M14 | 16 | 131 | 28 | 3 | 14 | 100 | 15 | | | 10,64 € | | | B0375.105014X125 | B | 50 | M14 | 16 | 156 | 28 | 3 | 14 | 125 | 15 | | | 10,85 € | | | B0375.106514X50 | B | 65 | M14 | 17 | 83 | 30 | 3 | 14 | 50 | 20 | | | 12,18 € | | | B0375.106514X75 | B | 65 | M14 | 17 | 108 | 30 | 3 | 14 | 75 | 20 | | | 12,57 € | | | B0375.106514X100 | B | 65 | M14 | 17 | 133 | 30 | 3 | 14 | 100 | 20 | | | 12,94 € | | | B0375.106514X125 | B | 65 | M14 | 17 | 158 | 30 | 3 | 14 | 125 | 20 | | | 13,31 € | | | B0375.106514X150 | B | 65 | M14 | 17 | 183 | 30 | 3 | 14 | 150 | 20 | | | 13,73 € | | | B0375.106516X50 | B | 65 | M16 | 17 | 83 | 30 | 3 | 16 | 50 | 20 | | | 12,26 € | | | B0375.106516X75 | B | 65 | M16 | 17 | 108 | 30 | 3 | 16 | 75 | 20 | | | 12,62 € | | | B0375.106516X100 | B | 65 | M16 | 17 | 133 | 30 | 3 | 16 | 100 | 20 | | | 13,01 € | | | B0375.106516X125 | B | 65 | M16 | 17 | 158 | 30 | 3 | 16 | 125 | 20 | | | 13,39 € | | | B0375.106516X150 | B | 65 | M16 | 17 | 183 | 30 | 3 | 16 | 150 | 20 | | | 13,79 € | | | B0375.106516X175 | B | 65 | M16 | 17 | 208 | 30 | 3 | 16 | 175 | 20 | | | 14,14 € | | | B0375.108016X50 | B | 80 | M16 | 19,5 | 86 | 33 | 3 | 16 | 50 | 30 | | | 18,39 € | | | B0375.108016X75 | B | 80 | M16 | 19,5 | 111 | 33 | 3 | 16 | 75 | 30 | | | 18,78 € | | | B0375.108016X100 | B | 80 | M16 | 19,5 | 136 | 33 | 3 | 16 | 100 | 30 | | | 19,16 € | | | B0375.108016X125 | B | 80 | M16 | 19,5 | 161 | 33 | 3 | 16 | 125 | 30 | | | 19,54 € | | | B0375.108016X150 | B | 80 | M16 | 19,5 | 186 | 33 | 3 | 16 | 150 | 30 | | | 19,95 € | | | B0375.108016X175 | B | 80 | M16 | 19,5 | 211 | 33 | 3 | 16 | 175 | 30 | | | 20,32 € | | | B0375.108016X200 | B | 80 | M16 | 19,5 | 236 | 33 | 3 | 16 | 200 | 30 | | | 20,72 € | | | B0375.108020X75 | B | 80 | M20 | 19,5 | 114 | 36 | 3 | 17 | 75 | 30 | | | 19,29 € | | | B0375.108020X100 | B | 80 | M20 | 19,5 | 139 | 36 | 3 | 17 | 100 | 30 | | | 19,76 € | | | B0375.108020X125 | B | 80 | M20 | 19,5 | 164 | 36 | 3 | 17 | 125 | 30 | | | 20,33 € | | | B0375.108020X150 | B | 80 | M20 | 19,5 | 189 | 36 | 3 | 17 | 150 | 30 | | | 20,92 € | | | B0375.108020X175 | B | 80 | M20 | 19,5 | 214 | 36 | 3 | 17 | 175 | 30 | | | 21,49 € | | | B0375.108020X200 | B | 80 | M20 | 19,5 | 239 | 36 | 3 | 17 | 200 | 30 | | | 22,04 € | | | B0375.110016X50 | B | 100 | M16 | 20 | 96 | 43 | 3 | 20 | 50 | 35 | | | 27,75 € | | | B0375.110016X75 | B | 100 | M16 | 20 | 121 | 43 | 3 | 20 | 75 | 35 | | | 28,28 € | | | B0375.110016X100 | B | 100 | M16 | 20 | 146 | 43 | 3 | 20 | 100 | 35 | | | 28,98 € | | | B0375.110016X125 | B | 100 | M16 | 20 | 171 | 43 | 3 | 20 | 125 | 35 | | | 29,74 € | | | B0375.110016X150 | B | 100 | M16 | 20 | 196 | 43 | 3 | 20 | 150 | 35 | | | 30,42 € | | | B0375.110016X175 | B | 100 | M16 | 20 | 221 | 43 | 3 | 20 | 175 | 35 | | | 31,20 € | | | B0375.110016X200 | B | 100 | M16 | 20 | 246 | 43 | 3 | 20 | 200 | 35 | | | 31,95 € | | | B0375.110020X75 | B | 100 | M20 | 20 | 121 | 43 | 3 | 20 | 75 | 45 | | | 28,42 € | | | B0375.110020X100 | B | 100 | M20 | 20 | 146 | 43 | 3 | 20 | 100 | 45 | | | 29,08 € | | | B0375.110020X125 | B | 100 | M20 | 20 | 171 | 43 | 3 | 20 | 125 | 45 | | | 29,86 € | | | B0375.110020X150 | B | 100 | M20 | 20 | 196 | 43 | 3 | 20 | 150 | 45 | | | 30,54 € | | | B0375.110020X175 | B | 100 | M20 | 20 | 221 | 43 | 3 | 20 | 175 | 45 | | | 31,30 € | | | B0375.110020X200 | B | 100 | M20 | 20 | 246 | 43 | 3 | 20 | 200 | 45 | | | 32,06 € | | | B0375.110024X75 | B | 100 | M24 | 20 | 122 | 44 | 3 | 20 | 75 | 55 | | | 29,02 € | | | B0375.110024X100 | B | 100 | M24 | 20 | 147 | 44 | 3 | 20 | 100 | 55 | | | 29,67 € | | | B0375.110024X125 | B | 100 | M24 | 20 | 172 | 44 | 3 | 20 | 125 | 55 | | | 30,44 € | | | B0375.110024X150 | B | 100 | M24 | 20 | 197 | 44 | 3 | 20 | 150 | 55 | | | 31,12 € | | | B0375.110024X175 | B | 100 | M24 | 20 | 222 | 44 | 3 | 20 | 175 | 55 | | | 31,90 € | | | B0375.110024X200 | B | 100 | M24 | 20 | 247 | 44 | 3 | 20 | 200 | 55 | | | 32,68 € | |
|
Hinweis(e) zu diesem Artikel |
Der Gelenkfuß von BLOHM wird im Gegensatz zu den klassischen Stellfüßen von oben mit einer Kugelaufnahme an der Gewindespindel montiert. Dies hat den Vorteil eines höheren Neigungswinkels (bis zu 30°). Der Gelenkfuß ist gelblackiert und aus Stahl. Die Gewindespindel wurde verzinkt. Optional sind auch für den Gelenkfuß Anti-Slip Platten (70 Shore) im Onlineshop erhältlich. Die Gelenkfüße werden mit einer passenden Mutter ausgeliefert.
|
