Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Form A,G: Druckteller Vergütungsstahl, Kugelelement Automatenstahl.
Form B: Edelstahl.
Form C: Druckteller POM, Kugelelement aus Automatenstahl.
Form D: Druckteller POM, Kugelelement Edelstahl.
Anti-Slip-Platte thermoplastisches Elastomer.Ausführung:Form A: Kugelelement einsatzgehärtet, brüniert.
Form G: Kugelelement einsatzgehärtet, brüniert mit Anti-Slip-Platte.
Form B: blank.
Form C: Kugelelement einsatzgehärtet, brüniert.
Form D: Kugelelement blank.Hinweis:Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers.
Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last der Gelenkteller eingesetzt werden kann.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

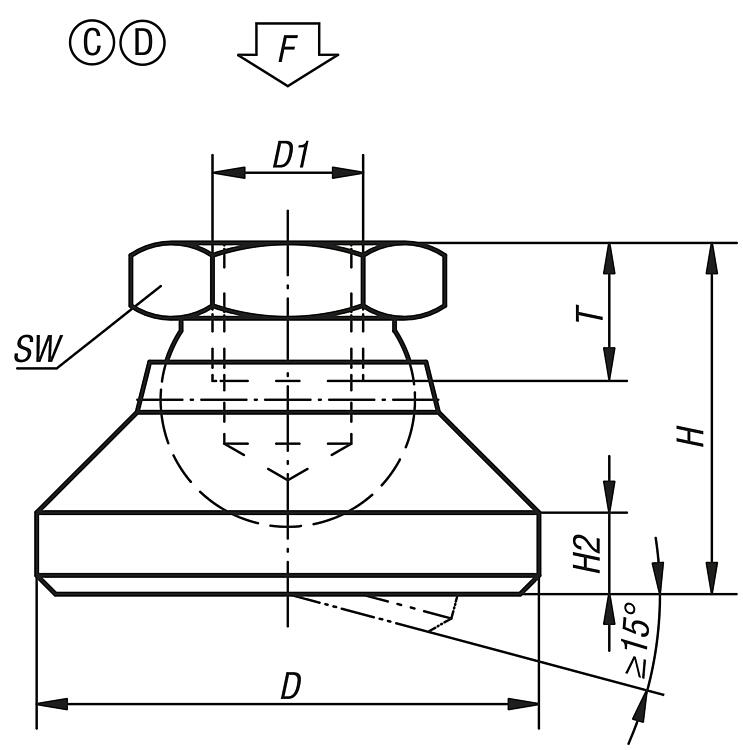

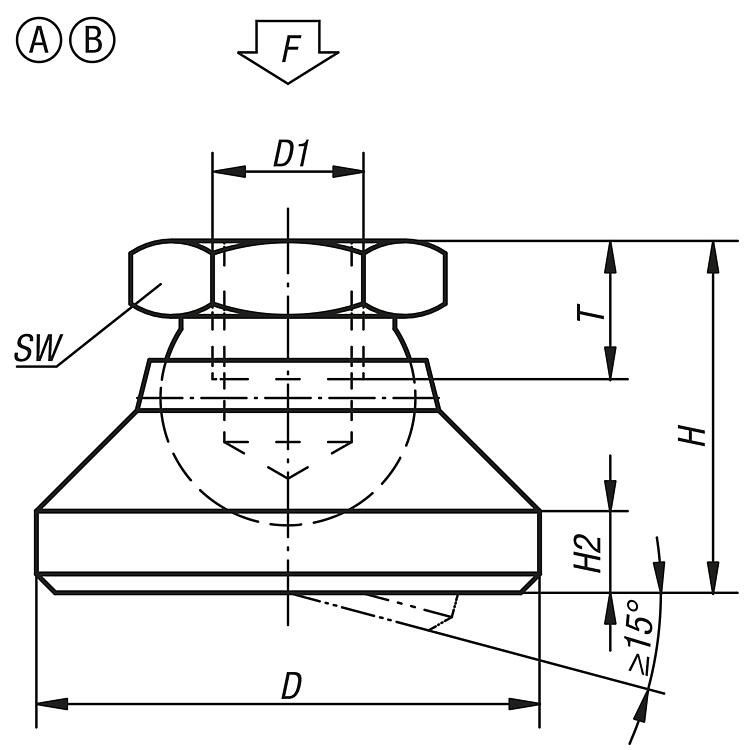

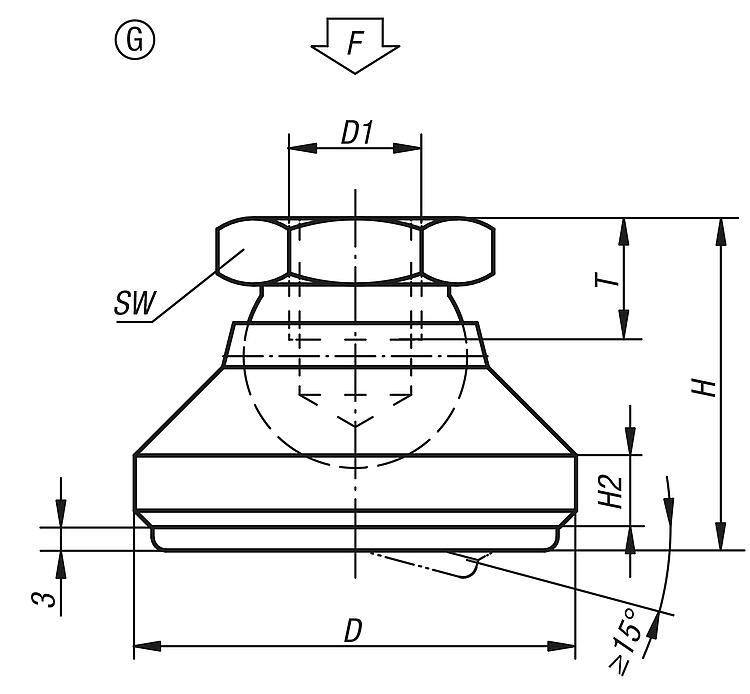

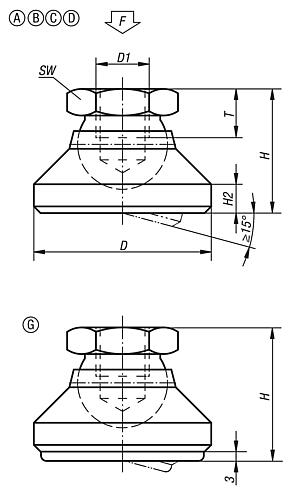

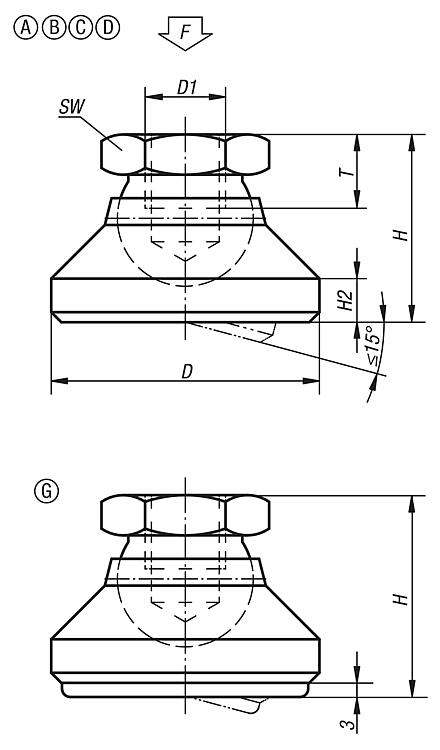

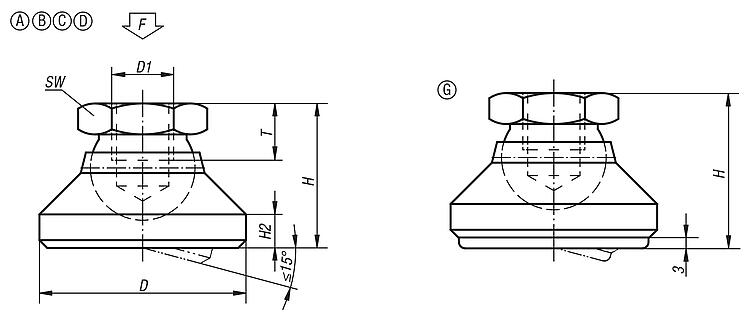

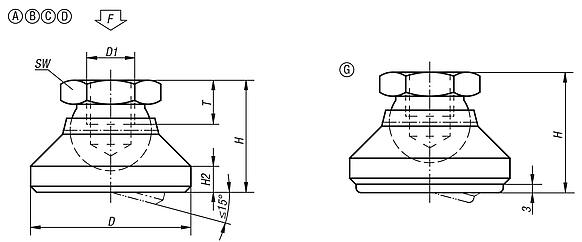

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | D | D1 | H | H2 | T | SW | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0608.106 | A | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 |  |  | 6,93 € | | | B0608.108 | A | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 7,46 € | | | B0608.110 | A | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 8,80 € | | | B0608.112 | A | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 10,14 € | | | B0608.116 | A | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 12,07 € | | | B0608.120 | A | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 15,95 € | | | B0608.306 | B | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 | | | 8,15 € | | | B0608.308 | B | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 8,72 € | | | B0608.310 | B | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 10,31 € | | | B0608.312 | B | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 12,64 € | | | B0608.316 | B | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 16,93 € | | | B0608.320 | B | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 18,31 € | |
|
| Bestellnummer | Form | D | D1 | H | H2 | T | SW | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0608.506 | C | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 6,77 € | | | B0608.508 | C | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 7,17 € | | | B0608.510 | C | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 8,44 € | | | B0608.512 | C | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 9,45 € | | | B0608.516 | C | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 11,13 € | | | B0608.520 | C | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 16,02 € | | | B0608.206 | D | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 7,51 € | | | B0608.208 | D | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 7,90 € | | | B0608.210 | D | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 9,25 € | | | B0608.212 | D | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 10,28 € | | | B0608.216 | D | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 12,77 € | | | B0608.220 | D | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 18,74 € | |
|
|
