Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss
B0359

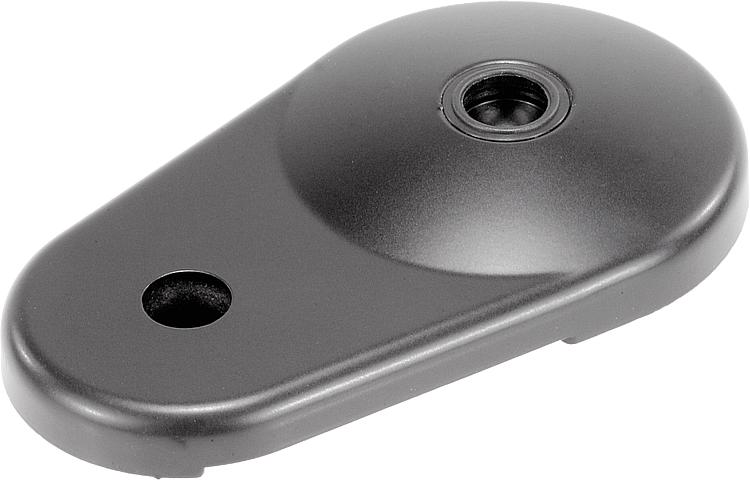

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Teller Zinkdruckguss.
Anti-Slip-Platte thermoplastisches Elastomer.
Ausführung:Teller schwarz pulverbeschichtet.Hinweis:Gelenkfüße werden aus einem Teller und einer Gewindespindel bzw. einem Kugelkopf zusammengestellt. Jeder Teller kann mit jeder Gewindespindel bzw. mit jedem Kugelkopf kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Passende Gewindespindeln siehe B0354.
Passende Kugelköpfe siehe B0355.
Zeichnungshinweis:
Form C mit Anschraubbohrung ohne Anti-Slip-Platte
Form D mit Anschraubbohrung mit Anti-Slip-Platte
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0359 Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss 214 kB
 BLOHM_TH_010_Gelenkfuesse_DE 647 kB

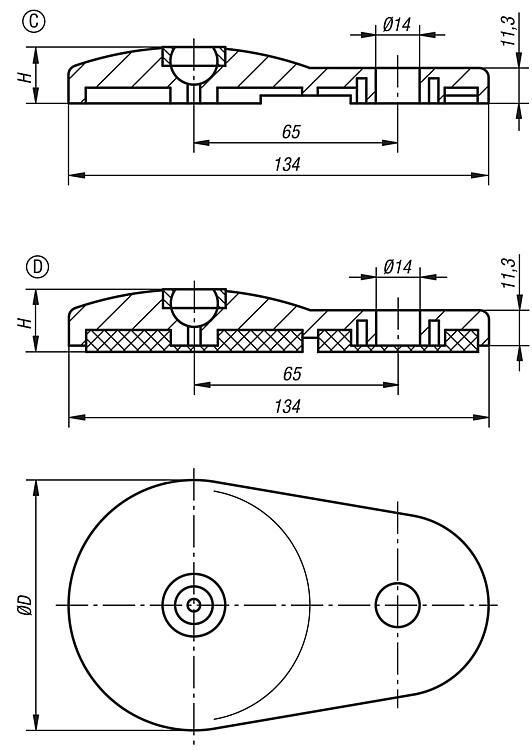

Zeichnungen (Gesamtübersicht)

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss

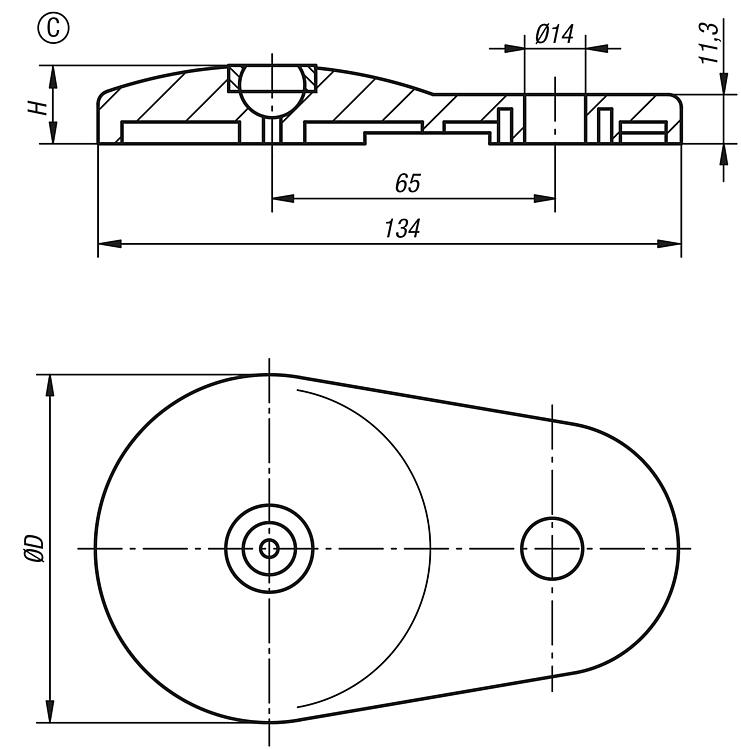

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss, Form C

mehr Info

Zeichnungen

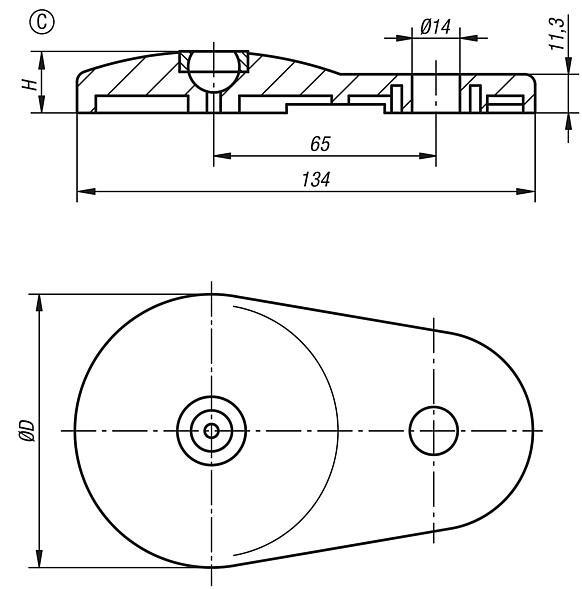

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss, Form C

Artikelauswahl/-filter

Bestellnummer

FormDHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0359.30801C801830  12,61 €

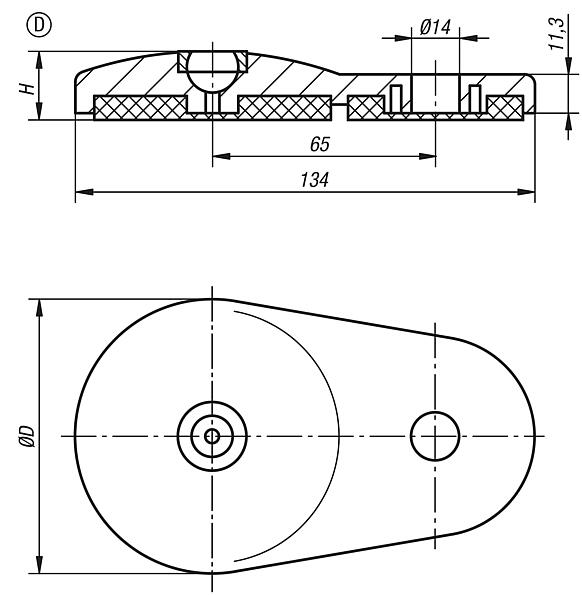

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss, Form D

mehr Info

Zeichnungen

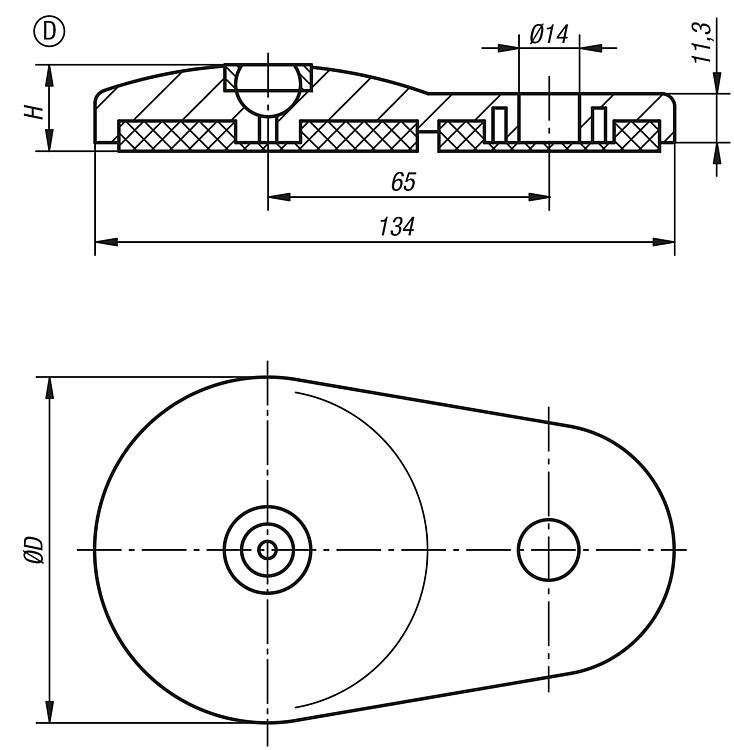

Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss, Form D

Artikelauswahl/-filter

Bestellnummer

FormDHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0359.40801D802030  14,90 €
