B0593Stellfüße Edelstahl FDA-konform |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Fußteller, Gewindespindel Edelstahl 1.4301.
Gummiauflage (EPDM), FDA geprüft. Ausführung:Fußteller Edelstahl, poliert.
Gewindespindel Edelstahl, blank.
Gummiauflage blau.Hinweis:Stellfüße aus Edelstahl mit drehbar gelagerter Gewindespindel und Gummi-Aufstellfläche. Die massive Gummiauflage ist durch Aufvulkanisieren fest mit dem Blechteller verbunden. Die Gummiauflage hat eine ausgezeichnete Bodenhaftung. Sie wirkt körperschalldämmend und erschwert die Übertragung von Schwingungen und Stößen auf den Boden.
Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.
Bei Edelstahlfüßen ist ab der Spindelgröße M16 oder ab der Spindellänge L=150 die Schlüsselweite als Zweikant ausgeführt.
Auslieferung mit passender Mutter.Auf Anfrage:Fußteller und Gewindespindel Edelstahl 1.4401.
Gummiauflage NBR, schwarz. Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

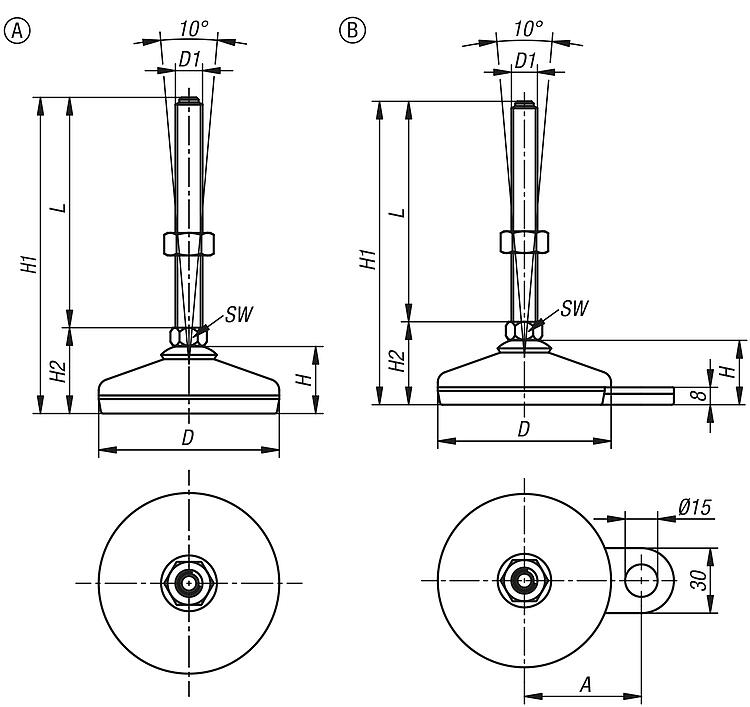

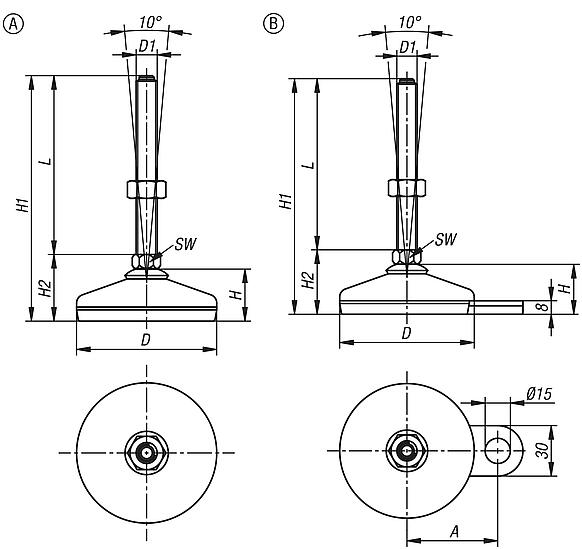

Zeichnungen (Gesamtübersicht) |

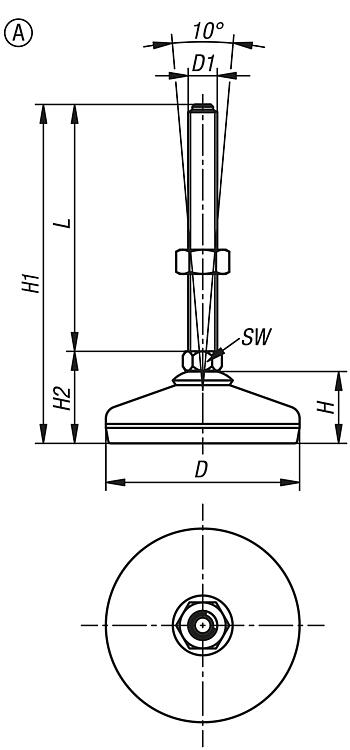

Stellfüße Edelstahl FDA-konform, Form A |
mehr Info |
| Bestellnummer | Form | D
| D1 | H | H1 | H2 | L | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0593.105010X100 | A | 50 | M10 | 24 | 132 | 32 | 100 | 14 | 4 |  | | 11,71 € | | | B0593.105010X50 | A | 50 | M10 | 24 | 82 | 32 | 50 | 14 | 4 | | | 10,56 € | | | B0593.105012X100 | A | 50 | M12 | 24 | 132 | 32 | 100 | 14 | 4 | | | 11,71 € | | | B0593.105012X150 | A | 50 | M12 | 24 | 185 | 35 | 150 | 10 | 4 | | | 12,62 € | | | B0593.105012X50 | A | 50 | M12 | 24 | 82 | 32 | 50 | 14 | 4 | | | 10,56 € | | | B0593.106010X100 | A | 60 | M10 | 27 | 135 | 35 | 100 | 14 | 7 | | | 15,30 € | | | B0593.106010X50 | A | 60 | M10 | 27 | 85 | 35 | 50 | 14 | 7 | | | 14,09 € | | | B0593.106012X100 | A | 60 | M12 | 27 | 135 | 35 | 100 | 14 | 7 | | | 15,30 € | | | B0593.106012X150 | A | 60 | M12 | 27 | 190 | 40 | 150 | 10 | 7 | | | 16,05 € | | | B0593.106012X200 | A | 60 | M12 | 27 | 240 | 40 | 200 | 10 | 7 | | | 16,11 € | | | B0593.106012X50 | A | 60 | M12 | 27 | 85 | 35 | 50 | 14 | 7 | | | 14,09 € | | | B0593.106016X150 | A | 60 | M16 | 27 | 190 | 40 | 150 | 13 | 7 | | | 17,23 € | | | B0593.106016X200 | A | 60 | M16 | 27 | 240 | 40 | 200 | 13 | 7 | | | 17,79 € | | | B0593.108010X100 | A | 80 | M10 | 30 | 137 | 37 | 100 | 14 | 10 | | | 18,38 € | | | B0593.108010X125 | A | 80 | M10 | 30 | 162 | 37 | 125 | 14 | 10 | | | 18,99 € | | | B0593.108010X50 | A | 80 | M10 | 30 | 87 | 37 | 50 | 14 | 10 | | | 17,15 € | | | B0593.108010X75 | A | 80 | M10 | 30 | 112 | 37 | 75 | 14 | 10 | | | 17,79 € | | | B0593.108012X100 | A | 80 | M12 | 30 | 137 | 37 | 100 | 14 | 10 | | | 18,38 € | | | B0593.108012X125 | A | 80 | M12 | 30 | 162 | 37 | 125 | 14 | 10 | | | 18,99 € | | | B0593.108012X150 | A | 80 | M12 | 30 | 192 | 42 | 150 | 10 | 10 | | | 19,60 € | | | B0593.108012X50 | A | 80 | M12 | 30 | 87 | 37 | 50 | 14 | 10 | | | 17,15 € | | | B0593.108012X75 | A | 80 | M12 | 30 | 112 | 37 | 75 | 14 | 10 | | | 17,79 € | | | B0593.108016X100 | A | 80 | M16 | 30 | 142 | 42 | 100 | 13 | 10 | | | 18,72 € | | | B0593.108016X125 | A | 80 | M16 | 30 | 167 | 42 | 125 | 13 | 10 | | | 19,27 € | | | B0593.108016X150 | A | 80 | M16 | 30 | 192 | 42 | 150 | 13 | 10 | | | 19,90 € | | | B0593.108016X200 | A | 80 | M16 | 30 | 242 | 42 | 200 | 13 | 10 | | | 21,33 € | | | B0593.108016X75 | A | 80 | M16 | 30 | 117 | 42 | 75 | 13 | 10 | | | 17,85 € | | | B0593.108020X100 | A | 80 | M20 | 30 | 142 | 42 | 100 | 17 | 10 | | | 20,76 € | | | B0593.108020X125 | A | 80 | M20 | 30 | 167 | 42 | 125 | 17 | 10 | | | 21,50 € | | | B0593.108020X150 | A | 80 | M20 | 30 | 192 | 42 | 150 | 17 | 10 | | | 22,24 € | | | B0593.108020X200 | A | 80 | M20 | 30 | 242 | 42 | 200 | 17 | 10 | | | 24,44 € | | | B0593.110016X150 | A | 100 | M16 | 33 | 196 | 46 | 150 | 13 | 15 | | | 26,22 € | | | B0593.110016X200 | A | 100 | M16 | 33 | 246 | 46 | 200 | 13 | 15 | | | 28,18 € | | | B0593.110020X100 | A | 100 | M20 | 33 | 146 | 46 | 100 | 17 | 15 | | | 27,07 € | | | B0593.110020X125 | A | 100 | M20 | 33 | 171 | 46 | 125 | 17 | 15 | | | 27,91 € | | | B0593.110020X150 | A | 100 | M20 | 33 | 196 | 46 | 150 | 17 | 15 | | | 28,72 € | | | B0593.110020X200 | A | 100 | M20 | 33 | 246 | 46 | 200 | 17 | 15 | | | 30,69 € | |
|

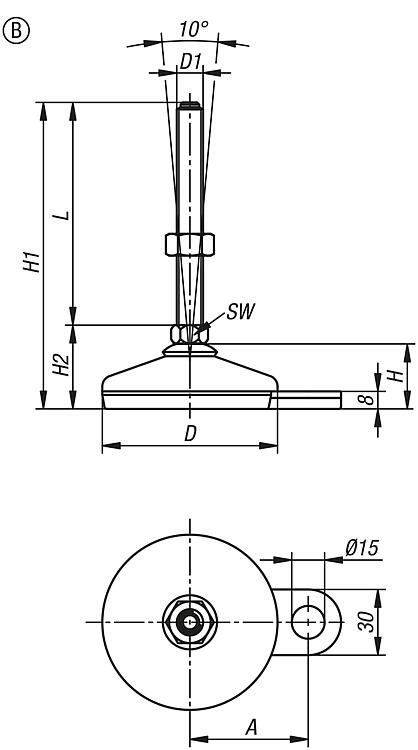

Stellfüße Edelstahl FDA-konform, Form B |
mehr Info |
| Bestellnummer | Form | A | D
| D1 | H | H1 | H2 | L | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0593.206010X100 | B | 45 | 60 | M10 | 27 | 135 | 35 | 100 | 14 | 7 | | | 17,43 € | | | B0593.206010X50 | B | 45 | 60 | M10 | 27 | 85 | 35 | 50 | 14 | 7 | | | 16,22 € | | | B0593.206012X100 | B | 45 | 60 | M12 | 27 | 135 | 35 | 100 | 14 | 7 | | | 17,43 € | | | B0593.206012X150 | B | 45 | 60 | M12 | 27 | 190 | 40 | 150 | 10 | 7 | | | 17,70 € | | | B0593.206012X200 | B | 45 | 60 | M12 | 27 | 240 | 40 | 200 | 10 | 7 | | | 18,33 € | | | B0593.206012X50 | B | 45 | 60 | M12 | 27 | 85 | 35 | 50 | 14 | 7 | | | 16,22 € | | | B0593.206016X150 | B | 45 | 60 | M16 | 27 | 190 | 40 | 150 | 13 | 7 | | | 17,92 € | | | B0593.206016X200 | B | 45 | 60 | M16 | 27 | 240 | 40 | 200 | 13 | 7 | | | 19,15 € | | | B0593.208010X100 | B | 54 | 80 | M10 | 30 | 137 | 37 | 100 | 14 | 10 | | | 22,23 € | | | B0593.208010X125 | B | 54 | 80 | M10 | 30 | 162 | 37 | 125 | 14 | 10 | | | 22,87 € | | | B0593.208010X50 | B | 54 | 80 | M10 | 30 | 87 | 37 | 50 | 14 | 10 | | | 20,98 € | | | B0593.208010X75 | B | 54 | 80 | M10 | 30 | 112 | 37 | 75 | 14 | 10 | | | 21,64 € | | | B0593.208012X100 | B | 54 | 80 | M12 | 30 | 137 | 37 | 100 | 14 | 10 | | | 22,23 € | | | B0593.208012X125 | B | 54 | 80 | M12 | 30 | 162 | 37 | 125 | 14 | 10 | | | 22,87 € | | | B0593.208012X150 | B | 54 | 80 | M12 | 30 | 192 | 42 | 150 | 10 | 10 | | | 23,33 € | | | B0593.208012X50 | B | 54 | 80 | M12 | 30 | 87 | 37 | 50 | 14 | 10 | | | 20,98 € | | | B0593.208012X75 | B | 54 | 80 | M12 | 30 | 112 | 37 | 75 | 14 | 10 | | | 21,64 € | | | B0593.208016X100 | B | 54 | 80 | M16 | 30 | 142 | 42 | 100 | 13 | 10 | | | 23,47 € | | | B0593.208016X125 | B | 54 | 80 | M16 | 30 | 167 | 42 | 125 | 13 | 10 | | | 24,09 € | | | B0593.208016X150 | B | 54 | 80 | M16 | 30 | 192 | 42 | 150 | 13 | 10 | | | 24,70 € | | | B0593.208016X200 | B | 54 | 80 | M16 | 30 | 242 | 42 | 200 | 13 | 10 | | | 26,19 € | | | B0593.208016X75 | B | 54 | 80 | M16 | 30 | 117 | 42 | 75 | 13 | 10 | | | 22,55 € | | | B0593.208020X100 | B | 54 | 80 | M20 | 30 | 142 | 42 | 100 | 17 | 10 | | | 25,63 € | | | B0593.208020X125 | B | 54 | 80 | M20 | 30 | 167 | 42 | 125 | 17 | 10 | | | 26,38 € | | | B0593.208020X150 | B | 54 | 80 | M20 | 30 | 192 | 42 | 150 | 17 | 10 | | | 27,15 € | | | B0593.208020X200 | B | 54 | 80 | M20 | 30 | 242 | 42 | 200 | 17 | 10 | | | 29,46 € | | | B0593.210016X150 | B | 69 | 100 | M16 | 33 | 196 | 46 | 150 | 13 | 15 | | | 32,70 € | | | B0593.210016X200 | B | 69 | 100 | M16 | 33 | 246 | 46 | 200 | 13 | 15 | | | 34,82 € | | | B0593.210020X100 | B | 69 | 100 | M20 | 33 | 146 | 46 | 100 | 17 | 15 | | | 33,58 € | | | B0593.210020X125 | B | 69 | 100 | M20 | 33 | 171 | 46 | 125 | 17 | 15 | | | 34,52 € | | | B0593.210020X150 | B | 69 | 100 | M20 | 33 | 196 | 46 | 150 | 17 | 15 | | | 35,46 € | | | B0593.210020X200 | B | 69 | 100 | M20 | 33 | 246 | 46 | 200 | 17 | 15 | | | 37,62 € | |
|
