B0561

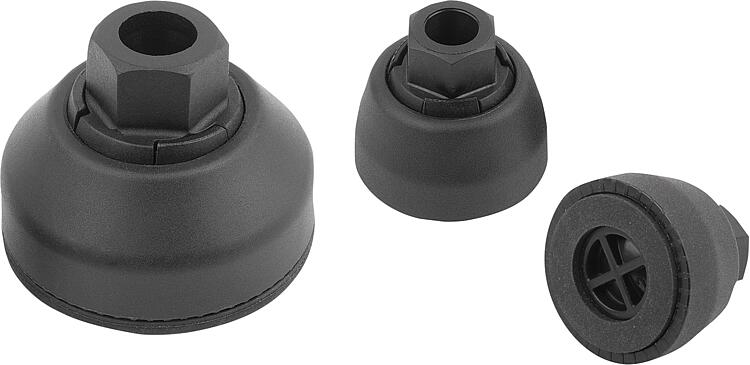

Teller für Gelenkfüße aus Kunststoff

zurück

Produkte
- Produktübersicht
  - Stellfüße
    - Stellfüße
      - Teller für Gelenkfüße aus Kunststoff

Artikelbeschreibung/Produktabbildungen

BeschreibungProduktbeschreibung:Die Gelenkfüße werden aus einem Teller und einer Sechskantschraube DIN 933/ISO 4017 oder einer Sechskantmutter, niedrige Form DIN 439/ISO 4035, zusammengestellt.
Die Länge der Sechskantschraube ist frei wählbar. Somit kann die Höhe selbst bestimmt werden.
Die Anti-Slip-Platte absorbiert Vibrationen, verhindert ein Verrutschen des Gelenkfußes und schützt den Boden vor Abrieb.Werkstoff:Teller, Hülse und Mutter PA6.
Anti-Slip-Platte NBR.Ausführung:schwarz.Hinweis:Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.Montage:1. Sechskantschraube (1) oder Sechskantmutter (1) in die Hülse (2) legen.
2. Kunststoffmutter (3) über die Sechskantschraube (1) oder Sechskantmutter (1) schieben. Es entsteht ein Kugelgelenk.
3. Kugelgelenk einfach und werkzeuglos mit einem "Klick" von oben in den Teller (4) drücken.
4. Anti-Slip-Platte (5) von unten in den Teller (4) drücken.Zubehör:Sechskantschrauben B0098.
Sechskantmuttern B0100.LieferumfangAnti-Slip-Platte enthalten.

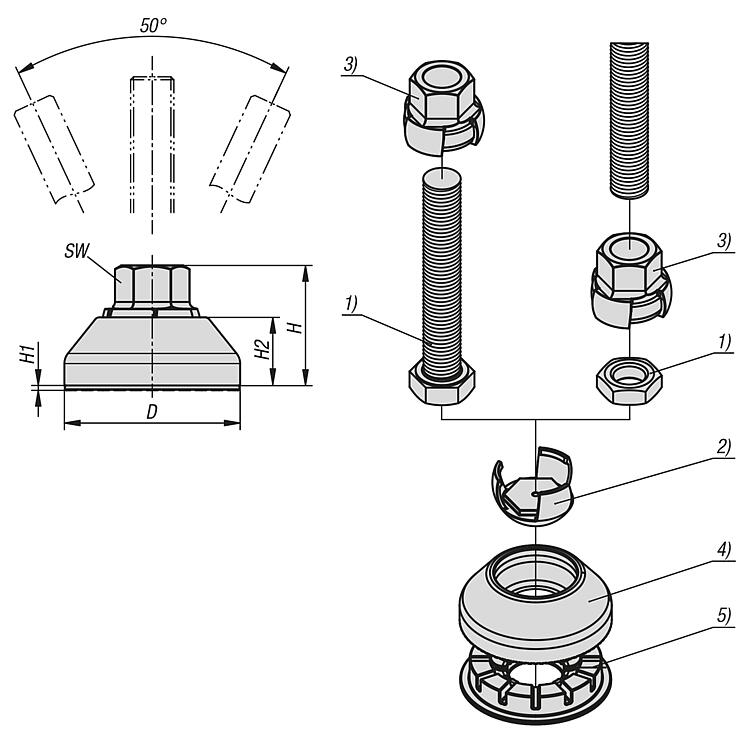

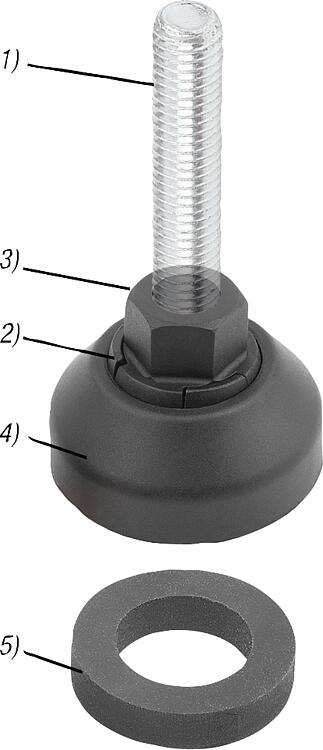

Sechskantschraube/Sechskantmutter nicht enthalten.Zeichnungshinweis:

1) Sechskantschraube/Sechskantmutter
2) Hülse
3) Kunststoffmutter
4) Teller
5) Anti-Slip-Platte

Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0561 Teller für Gelenkfüße aus Kunststoff

270 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Größe	D	G	H	H1	H2	SW	Belastbarkeit max. kN (nur bei statischer Belastung)	Preis
B0561.203006	30	30	M6	27	0,8	17	10	7,5	3,83 €
B0561.204006	40	40	M6	27	0,8	17	10	7,5	3,83 €
B0561.203008	30	30	M8	27	0,8	17	13	7,5	4,03 €
B0561.204008	40	40	M8	27	0,8	17	13	7,5	4,13 €
B0561.205010	50	50	M10	40	2,5	22	17	15,5	5,09 €
B0561.205012	50	50	M12	40	2,5	22	19	15,5	5,09 €
B0561.206516	65	64,5	M16	46,5	1,8	28,5	24	34	7,68 €
B0561.208320	83	82,5	M20	60	1,8	35	30	39	9,58 €
