B0354Gewindespindeln für Gelenkfüße aus Stahl oder Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4305 (entspricht AISI 303).Ausführung:Stahl blau passiviert.

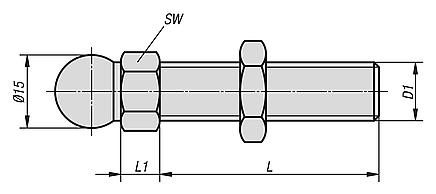

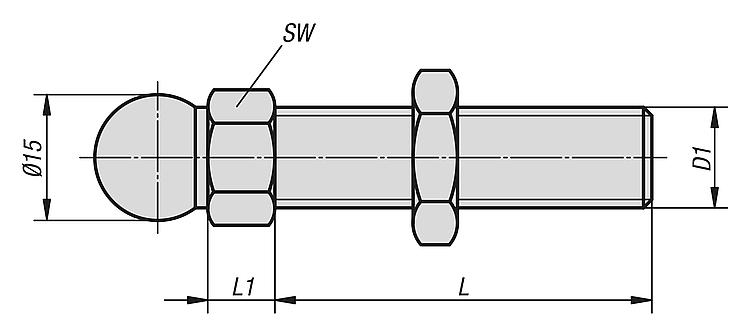

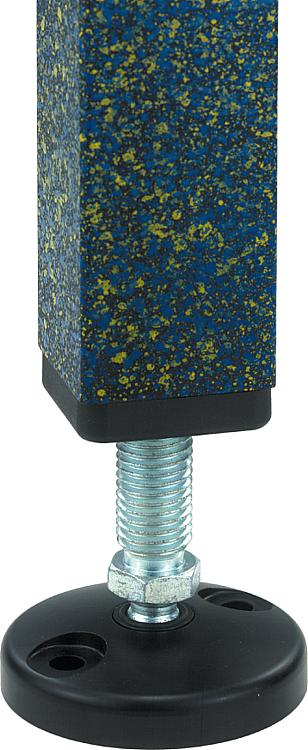

Edelstahl blank.Hinweis:Gelenkfüße werden aus einer Gewindespindel und einem Teller zusammengestellt. Jede Gewindespindel kann mit jedem Teller kombiniert werden. Die Höhe des gesamten Gelenkfußes berechnet sich aus der Länge der Gewindespindel + Höhe des Sechskants + 22,5 mm.
(Gesamthöhe Gelenkfuß = L + L1 + 22,5 mm).
Je nach Ausführung können die Gewindespindeln vor dem Sechskant mit einem Gewindefreistich versehen sein.
Zubehör:- B0356 Teller für Gelenkfüße aus Kunststoff.
- B0357 Teller für Gelenkfüße aus Zinkdruckguss oder Edelstahl.
- B0358 Teller mit Ausleger für Gelenkfüße aus Kunststoff.
- B0359 Teller mit Ausleger für Gelenkfüße aus Zinkdruckguss.
- B0360 Teller für Gelenkfüße aus Edelstahl.
- B0361 Teller für Gelenkfüße mit Schwingungsdämpfung.
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Grundkörper | D1 | L | L1 | SW | Belastbarkeit
max. kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0354.060151 | Stahl | M6 | 15 | 7,5 | 14 | 2 |  | | 1,58 € | | | B0354.060301 | Stahl | M6 | 30 | 7,5 | 14 | 2 | | | 1,58 € | | | B0354.080401 | Stahl | M8 | 40 | 7,5 | 14 | 3,5 | | | 1,82 € | | | B0354.080801 | Stahl | M8 | 80 | 7,5 | 14 | 3,5 | | | 2,05 € | | | B0354.100451 | Stahl | M10 | 45 | 7,5 | 14 | 4,7 | | | 1,90 € | | | B0354.100701 | Stahl | M10 | 70 | 7,5 | 14 | 4,7 | | | 1,97 € | | | B0354.100901 | Stahl | M10 | 90 | 7,5 | 14 | 4,7 | | | 2,24 € | | | B0354.101251 | Stahl | M10 | 125 | 7,5 | 14 | 4,7 | | | 2,69 € | | | B0354.101501 | Stahl | M10 | 150 | 7,5 | 14 | 4,7 | | | 3,80 € | | | B0354.120451 | Stahl | M12 | 45 | 7,5 | 14 | 7,7 | | | 1,82 € | | | B0354.120661 | Stahl | M12 | 66 | 7,5 | 14 | 7,7 | | | 2,05 € | | | B0354.121001 | Stahl | M12 | 100 | 7,5 | 14 | 7,7 | | | 2,24 € | | | B0354.121251 | Stahl | M12 | 125 | 7,5 | 14 | 7,7 | | | 2,61 € | | | B0354.121501 | Stahl | M12 | 150 | 7,5 | 14 | 7,7 | | | 2,79 € | | | B0354.140661 | Stahl | M14 | 66 | 7,5 | 14 | 11,1 | | | 2,86 € | | | B0354.141001 | Stahl | M14 | 100 | 7,5 | 14 | 11,1 | | | 3,33 € | | | B0354.141251 | Stahl | M14 | 125 | 7,5 | 14 | 11,1 | | | 4,12 € | | | B0354.141501 | Stahl | M14 | 150 | 7,5 | 14 | 11,1 | | | 5,40 € | | | B0354.160661 | Stahl | M16 | 66 | 7,5 | 17 | 14,5 | | | 2,94 € | | | B0354.161001 | Stahl | M16 | 100 | 7,5 | 17 | 14,5 | | | 3,17 € | | | B0354.161251 | Stahl | M16 | 125 | 7,5 | 17 | 14,5 | | | 3,80 € | | | B0354.161501 | Stahl | M16 | 150 | 7,5 | 17 | 14,5 | | | 4,05 € | | | B0354.162001 | Stahl | M16 | 200 | 7,5 | 17 | 14,5 | | | 6,04 € | | | B0354.200851 | Stahl | M20 | 85 | 10,5 | 22 | 24,3 | | | 4,76 € | | | B0354.201001 | Stahl | M20 | 100 | 10,5 | 22 | 24,3 | | | 5,07 € | | | B0354.201251 | Stahl | M20 | 125 | 10,5 | 22 | 24,3 | | | 5,55 € | | | B0354.201501 | Stahl | M20 | 150 | 10,5 | 22 | 24,3 | | | 6,04 € | | | B0354.202001 | Stahl | M20 | 200 | 10,5 | 22 | 24,3 | | | 7,29 € | | | B0354.240851 | Stahl | M24 | 85 | 10,5 | 24 | 36,1 | | | 5,70 € | | | B0354.241001 | Stahl | M24 | 100 | 10,5 | 24 | 36,1 | | | 6,44 € | | | B0354.241251 | Stahl | M24 | 125 | 10,5 | 24 | 36,1 | | | 7,08 € | | | B0354.241501 | Stahl | M24 | 150 | 10,5 | 24 | 36,1 | | | 7,58 € | | | B0354.242001 | Stahl | M24 | 200 | 10,5 | 24 | 36,1 | | | 8,79 € | | | B0354.060152 | Edelstahl | M6 | 15 | 7,5 | 14 | 2 | | | 2,03 € | | | B0354.060302 | Edelstahl | M6 | 30 | 7,5 | 14 | 2 | | | 2,03 € | | | B0354.080402 | Edelstahl | M8 | 40 | 7,5 | 14 | 3,5 | | | 3,22 € | | | B0354.080802 | Edelstahl | M8 | 80 | 7,5 | 14 | 3,5 | | | 4,51 € | | | B0354.100452 | Edelstahl | M10 | 45 | 7,5 | 14 | 4,7 | | | 3,30 € | | | B0354.100702 | Edelstahl | M10 | 70 | 7,5 | 14 | 4,7 | | | 3,97 € | | | B0354.100902 | Edelstahl | M10 | 90 | 7,5 | 14 | 4,7 | | | 4,58 € | | | B0354.101252 | Edelstahl | M10 | 125 | 7,5 | 14 | 4,7 | | | 6,14 € | | | B0354.101502 | Edelstahl | M10 | 150 | 7,5 | 14 | 4,7 | | | 6,54 € | | | B0354.120452 | Edelstahl | M12 | 45 | 7,5 | 14 | 7,7 | | | 3,30 € | | | B0354.120662 | Edelstahl | M12 | 66 | 7,5 | 14 | 7,7 | | | 3,97 € | | | B0354.121002 | Edelstahl | M12 | 100 | 7,5 | 14 | 7,7 | | | 4,44 € | | | B0354.121252 | Edelstahl | M12 | 125 | 7,5 | 14 | 7,7 | | | 5,88 € | | | B0354.121502 | Edelstahl | M12 | 150 | 7,5 | 14 | 7,7 | | | 7,44 € | | | B0354.140662 | Edelstahl | M14 | 66 | 7,5 | 14 | 11,1 | | | 6,14 € | | | B0354.141002 | Edelstahl | M14 | 100 | 7,5 | 14 | 11,1 | | | 6,79 € | | | B0354.141252 | Edelstahl | M14 | 125 | 7,5 | 14 | 11,1 | | | 7,21 € | | | B0354.141502 | Edelstahl | M14 | 150 | 7,5 | 14 | 11,1 | | | 8,09 € | | | B0354.160662 | Edelstahl | M16 | 66 | 7,5 | 17 | 14,5 | | | 5,97 € | | | B0354.161002 | Edelstahl | M16 | 100 | 7,5 | 17 | 14,5 | | | 6,38 € | | | B0354.161252 | Edelstahl | M16 | 125 | 7,5 | 17 | 14,5 | | | 8,22 € | | | B0354.161502 | Edelstahl | M16 | 150 | 7,5 | 17 | 14,5 | | | 9,35 € | | | B0354.162002 | Edelstahl | M16 | 200 | 7,5 | 17 | 14,5 | | | 14,22 € | | | B0354.200852 | Edelstahl | M20 | 85 | 10,5 | 22 | 24,3 | | | 10,82 € | | | B0354.201002 | Edelstahl | M20 | 100 | 10,5 | 22 | 24,3 | | | 10,51 € | | | B0354.201252 | Edelstahl | M20 | 125 | 10,5 | 22 | 24,3 | | | 10,98 € | | | B0354.201502 | Edelstahl | M20 | 150 | 10,5 | 22 | 24,3 | | | 11,85 € | | | B0354.202002 | Edelstahl | M20 | 200 | 10,5 | 22 | 24,3 | | | 12,25 € | | | B0354.240852 | Edelstahl | M24 | 85 | 10,5 | 24 | 36,1 | | | 13,26 € | | | B0354.241002 | Edelstahl | M24 | 100 | 10,5 | 24 | 36,1 | | | 13,42 € | | | B0354.241252 | Edelstahl | M24 | 125 | 10,5 | 24 | 36,1 | | | 14,53 € | | | B0354.241502 | Edelstahl | M24 | 150 | 10,5 | 24 | 36,1 | | | 14,53 € | | | B0354.242002 | Edelstahl | M24 | 200 | 10,5 | 24 | 36,1 | | | 15,22 € | |
