B0594Stellfüße Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

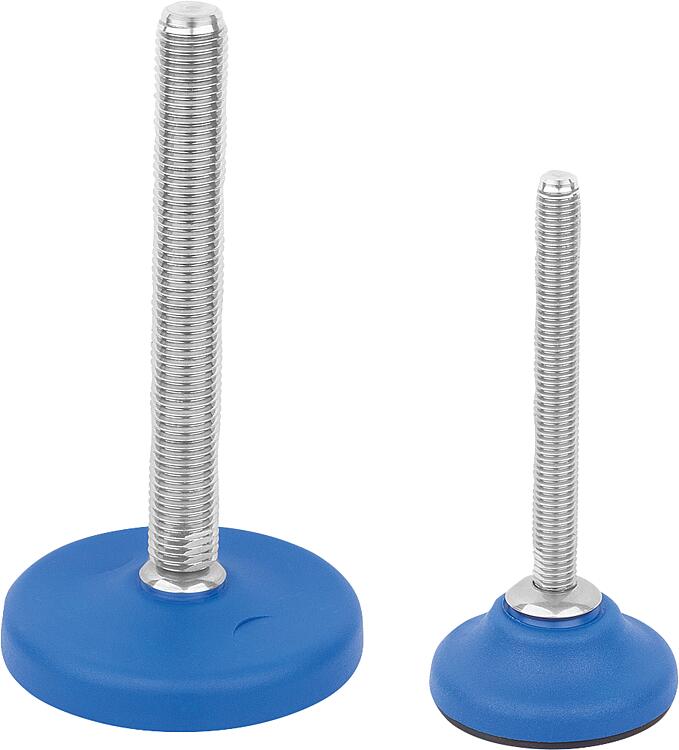

BeschreibungWerkstoff:Fußteller Polyamid.
Gewindespindel Edelstahl.
Anti-Slip-Platte (NBR) 70 Shore.Ausführung:Fußteller blau RAL 5005.
Gewindespindel blank.
Anti-Slip-Platte schwarz.Hinweis:Stellfüße aus Edelstahl mit Polyamid, optional mit Anti-Slip-Platte. Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Stellfußes.
Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.Auf Anfrage:Gewindespindel Edelstahl 1.4401.
Fußteller in schwarz.

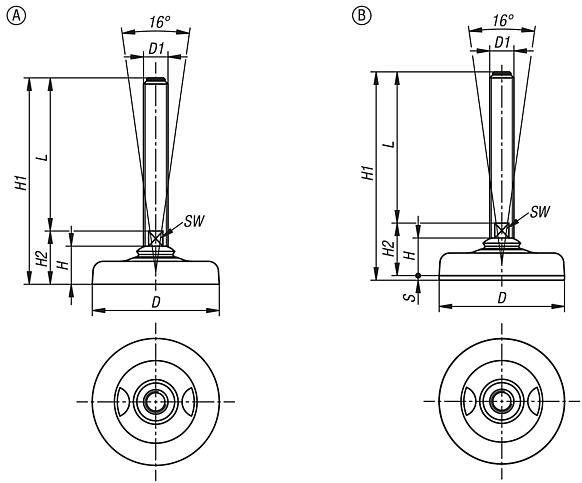

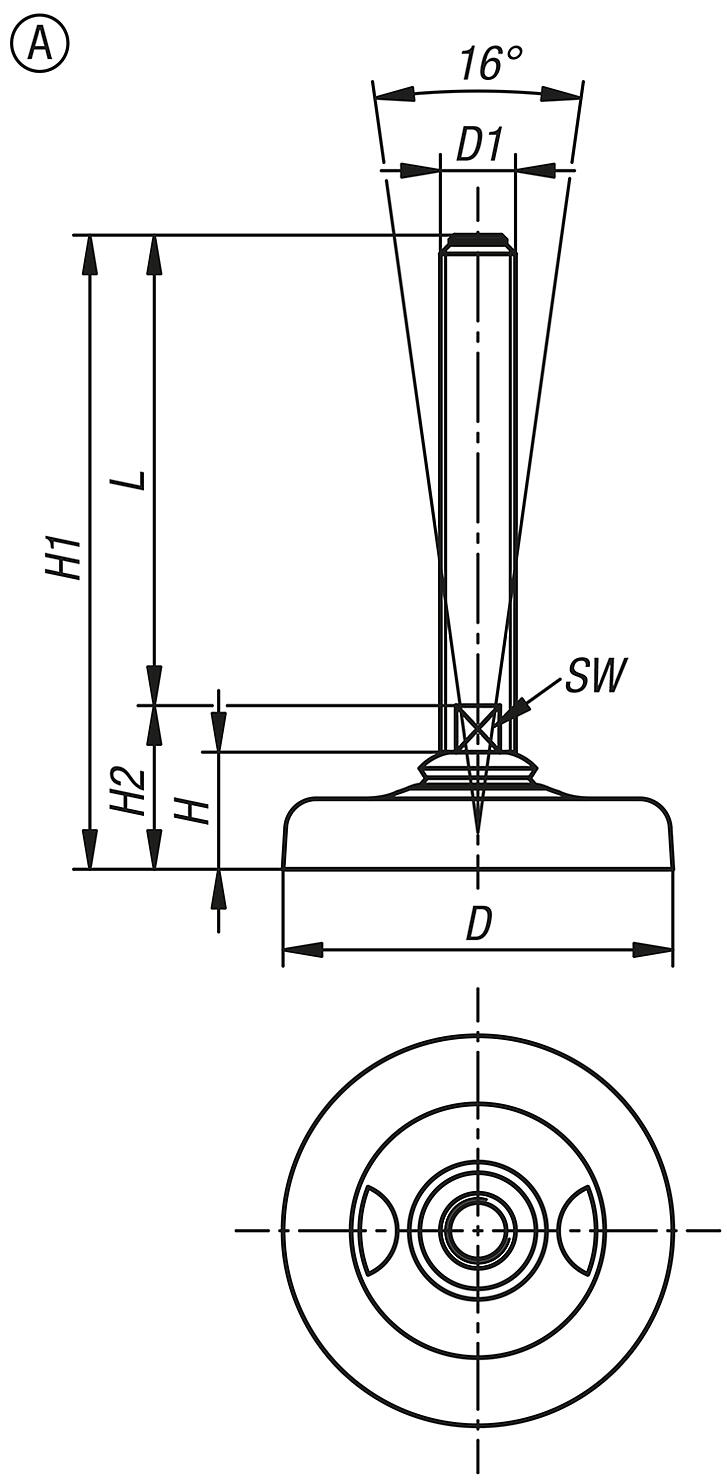

Mit 30°-Neigung. Zubehör:Sechskantmuttern B0100.Zeichnungshinweis:Form A ohne Anti-Slip-Platte

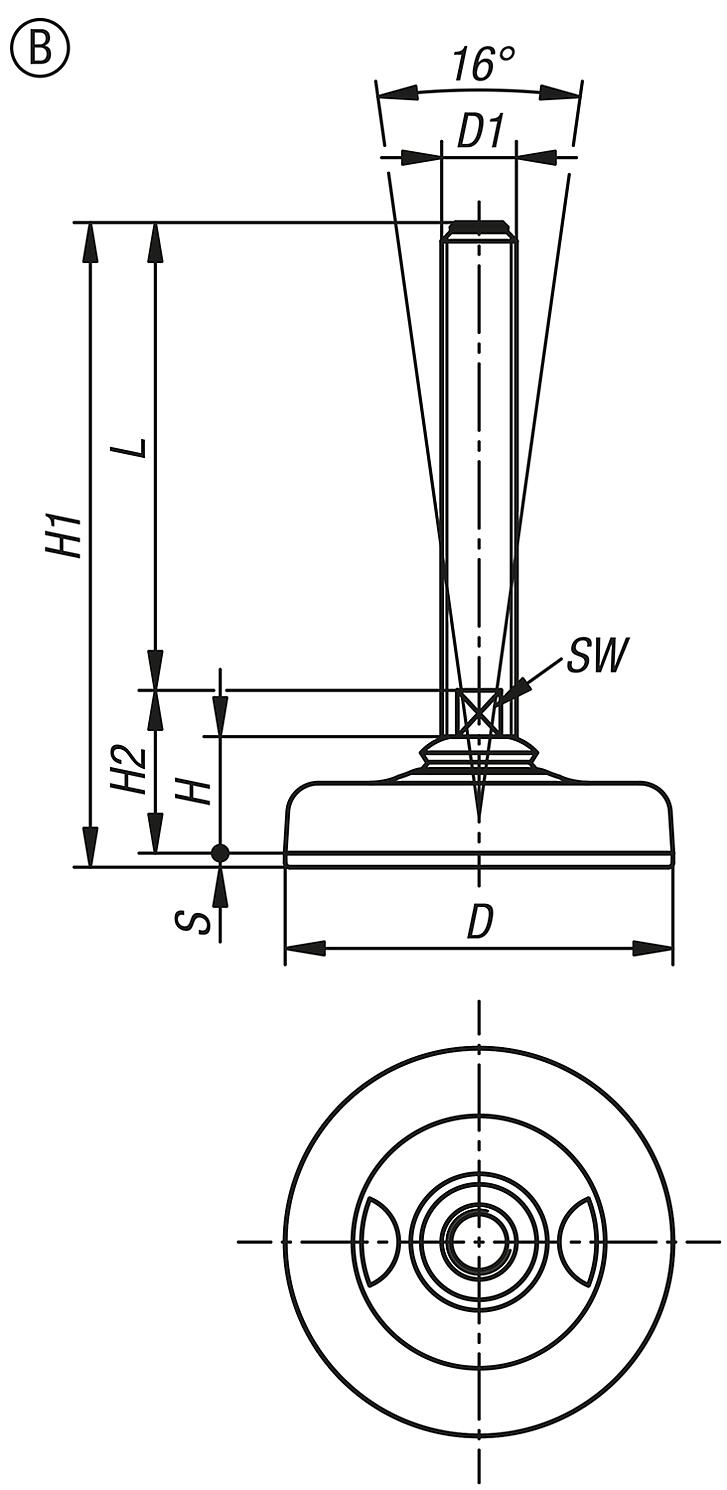

Form B mit Anti-Slip-Platte DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | D
| D1 | H | H1 | H2 | L | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0594.12106512X100 | A | 65 | M12 | 29 | 139 | 39 | 100 | 10 | 13 |  | | 8,08 € | | | B0594.12106512X150 | A | 65 | M12 | 29 | 189 | 39 | 150 | 10 | 13 | | | 9,20 € | | | B0594.12106512X50 | A | 65 | M12 | 29 | 89 | 39 | 50 | 10 | 13 | | | 7,29 € | | | B0594.12106516X100 | A | 65 | M16 | 29 | 139 | 39 | 100 | 13 | 18 | | | 9,58 € | | | B0594.12106516X150 | A | 65 | M16 | 29 | 189 | 39 | 150 | 13 | 18 | | | 11,47 € | | | B0594.12106516X200 | A | 65 | M16 | 29 | 239 | 39 | 200 | 13 | 18 | | | 12,75 € | | | B0594.12108316X100 | A | 83 | M16 | 25 | 135 | 35 | 100 | 13 | 20 | | | 10,27 € | | | B0594.12108316X150 | A | 83 | M16 | 25 | 185 | 35 | 150 | 13 | 20 | | | 12,17 € | | | B0594.12108316X200 | A | 83 | M16 | 25 | 235 | 35 | 200 | 13 | 20 | | | 13,47 € | | | B0594.12108320X100 | A | 83 | M20 | 25 | 137 | 37 | 100 | 17 | 20 | | | 13,47 € | | | B0594.12108320X150 | A | 83 | M20 | 25 | 187 | 37 | 150 | 17 | 20 | | | 15,75 € | | | B0594.12108320X200 | A | 83 | M20 | 25 | 237 | 37 | 200 | 17 | 20 | | | 17,99 € | | | B0594.12110316X100 | A | 103 | M16 | 27 | 137 | 37 | 100 | 13 | 30 | | | 10,90 € | | | B0594.12110316X150 | A | 103 | M16 | 27 | 187 | 37 | 150 | 13 | 30 | | | 12,92 € | | | B0594.12110316X200 | A | 103 | M16 | 27 | 237 | 37 | 200 | 13 | 30 | | | 14,05 € | | | B0594.12110320X100 | A | 103 | M20 | 27 | 139 | 39 | 100 | 17 | 30 | | | 14,05 € | | | B0594.12110320X150 | A | 103 | M20 | 27 | 189 | 39 | 150 | 17 | 30 | | | 16,47 € | | | B0594.12110320X200 | A | 103 | M20 | 27 | 239 | 39 | 200 | 17 | 30 | | | 18,54 € | | | B0594.12110324X100 | A | 103 | M24 | 27 | 139 | 39 | 100 | 20 | 30 | | | 16,87 € | | | B0594.12110324X150 | A | 103 | M24 | 27 | 189 | 39 | 150 | 20 | 30 | | | 20,22 € | | | B0594.12110324X200 | A | 103 | M24 | 27 | 239 | 39 | 200 | 20 | 30 | | | 23,76 € | |
|
| Bestellnummer | Form | D
| D1 | H | H1 | H2 | L | SW | S | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0594.22106512X100 | B | 65 | M12 | 29 | 142 | 39 | 100 | 10 | 3 | 13 | | | 10,07 € | | | B0594.22106512X150 | B | 65 | M12 | 29 | 192 | 39 | 150 | 10 | 3 | 13 | | | 11,28 € | | | B0594.22106512X50 | B | 65 | M12 | 29 | 92 | 39 | 50 | 10 | 3 | 13 | | | 9,21 € | | | B0594.22106516X100 | B | 65 | M16 | 29 | 142 | 39 | 100 | 13 | 3 | 18 | | | 11,68 € | | | B0594.22106516X150 | B | 65 | M16 | 29 | 192 | 39 | 150 | 13 | 3 | 18 | | | 13,69 € | | | B0594.22106516X200 | B | 65 | M16 | 29 | 242 | 39 | 200 | 13 | 3 | 18 | | | 15,11 € | | | B0594.22108316X100 | B | 83 | M16 | 25 | 138 | 35 | 100 | 13 | 3 | 20 | | | 12,98 € | | | B0594.22108316X150 | B | 83 | M16 | 25 | 188 | 35 | 150 | 13 | 3 | 20 | | | 15,05 € | | | B0594.22108316X200 | B | 83 | M16 | 25 | 238 | 35 | 200 | 13 | 3 | 20 | | | 16,44 € | | | B0594.22108320X100 | B | 83 | M20 | 25 | 140 | 37 | 100 | 17 | 3 | 20 | | | 16,44 € | | | B0594.22108320X150 | B | 83 | M20 | 25 | 190 | 37 | 150 | 17 | 3 | 20 | | | 18,85 € | | | B0594.22108320X200 | B | 83 | M20 | 25 | 240 | 37 | 200 | 17 | 3 | 20 | | | 21,26 € | | | B0594.22110316X100 | B | 103 | M16 | 27 | 140 | 37 | 100 | 13 | 3 | 30 | | | 14,24 € | | | B0594.22110316X150 | B | 103 | M16 | 27 | 190 | 37 | 150 | 13 | 3 | 30 | | | 16,44 € | | | B0594.22110316X200 | B | 103 | M16 | 27 | 240 | 37 | 200 | 13 | 3 | 30 | | | 17,64 € | | | B0594.22110320X100 | B | 103 | M20 | 27 | 142 | 39 | 100 | 17 | 3 | 30 | | | 17,64 € | | | B0594.22110320X150 | B | 103 | M20 | 27 | 192 | 39 | 150 | 17 | 3 | 30 | | | 20,24 € | | | B0594.22110320X200 | B | 103 | M20 | 27 | 242 | 39 | 200 | 17 | 3 | 30 | | | 22,46 € | | | B0594.22110324X100 | B | 103 | M24 | 27 | 142 | 39 | 100 | 20 | 3 | 30 | | | 20,86 € | | | B0594.22110324X150 | B | 103 | M24 | 27 | 192 | 39 | 150 | 20 | 3 | 30 | | | 24,50 € | | | B0594.22110324X200 | B | 103 | M24 | 27 | 242 | 39 | 200 | 20 | 3 | 30 | | | 28,06 € | |
|
