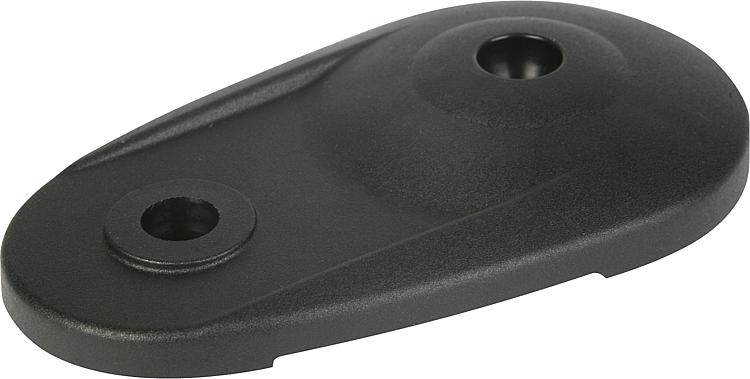

Teller mit Ausleger für Gelenkfüße aus Kunststoff
B0358

Teller mit Ausleger für Gelenkfüße aus Kunststoff

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Teller Thermoplast glasfaserverstärkt.
Anti-Slip-Platte thermoplastisches Elastomer.

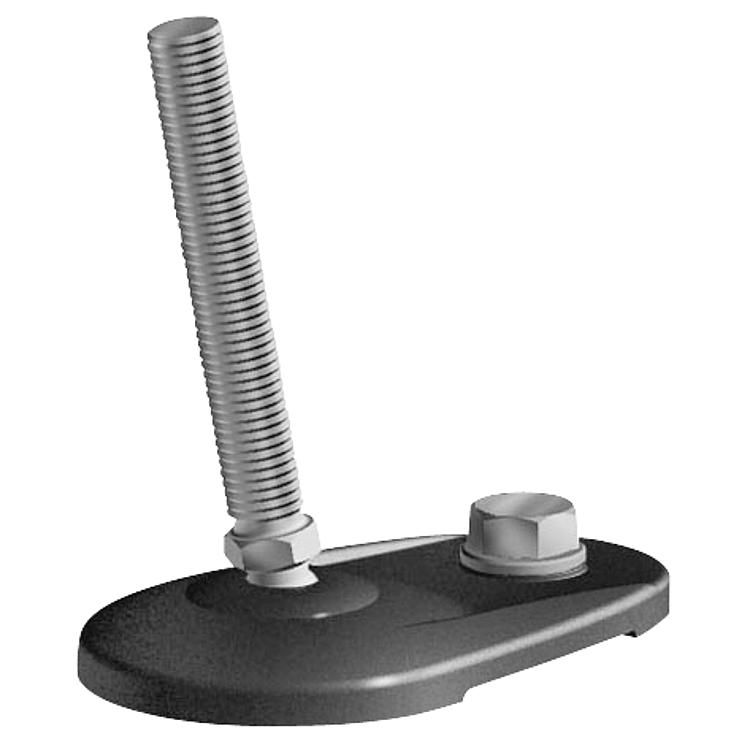

Ausführung:schwarz.Hinweis:Gelenkfüße werden aus einem Teller und einer Gewindespindel bzw. einem Kugelkopf zusammengestellt. Jeder Teller kann mit jeder Gewindespindel bzw. mit jedem Kugelkopf kombiniert werden.
Die Anti-Slip-Platte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenkfußes.
Passende Gewindespindeln siehe B0354.
Passende Kugelköpfe siehe B0355.
Zeichnungshinweis:
Form C mit Anschraubbohrung ohne Anti-Slip-Platte
Form D mit Anschraubbohrung mit Anti-Slip-Platte
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0358 Teller mit Ausleger für Gelenkfüße aus Kunststoff 219 kB
 BLOHM_TH_010_Gelenkfuesse_DE 647 kB

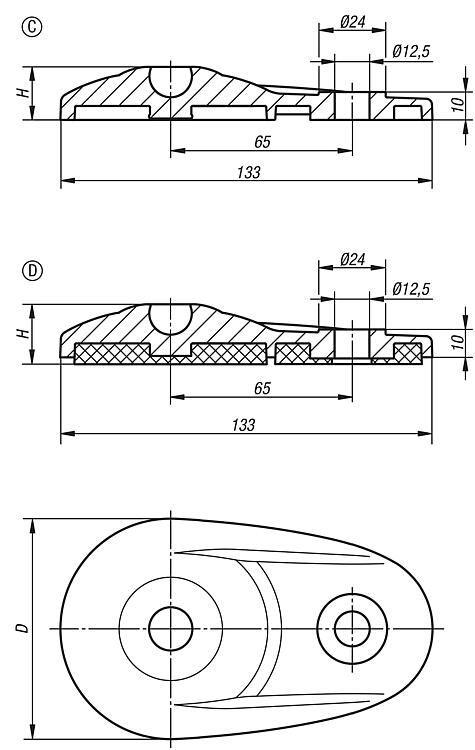

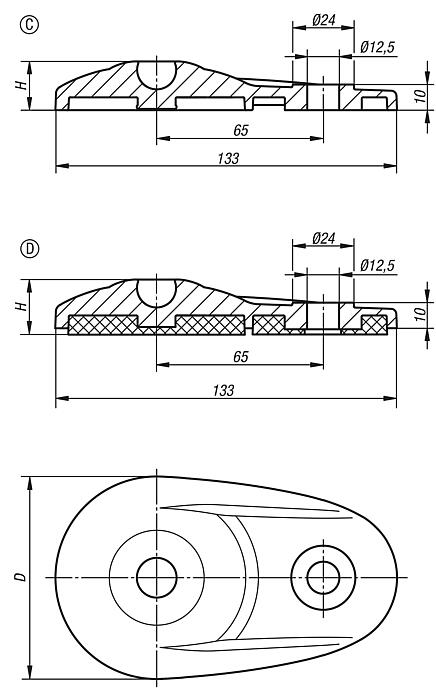

Zeichnungen (Gesamtübersicht)

Teller mit Ausleger für Gelenkfüße aus Kunststoff

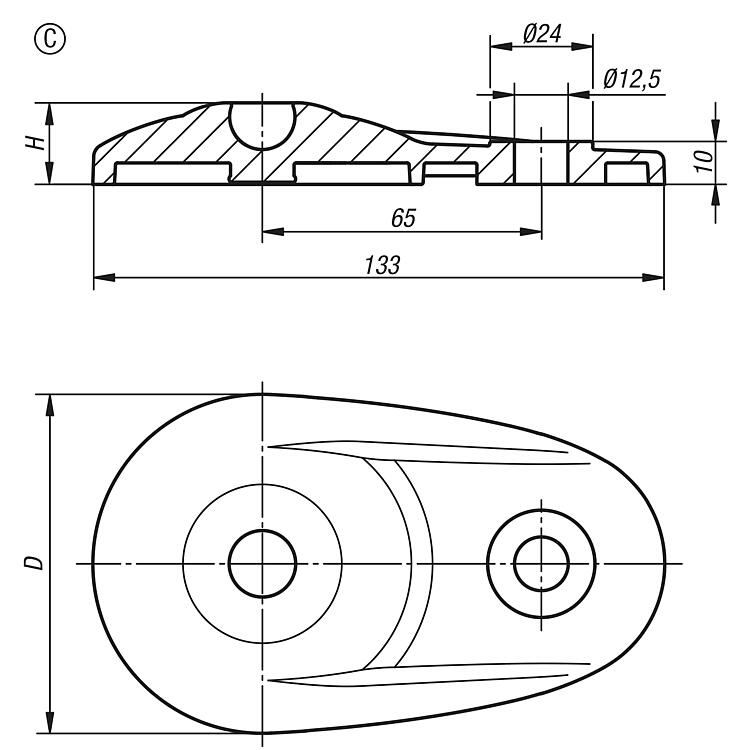

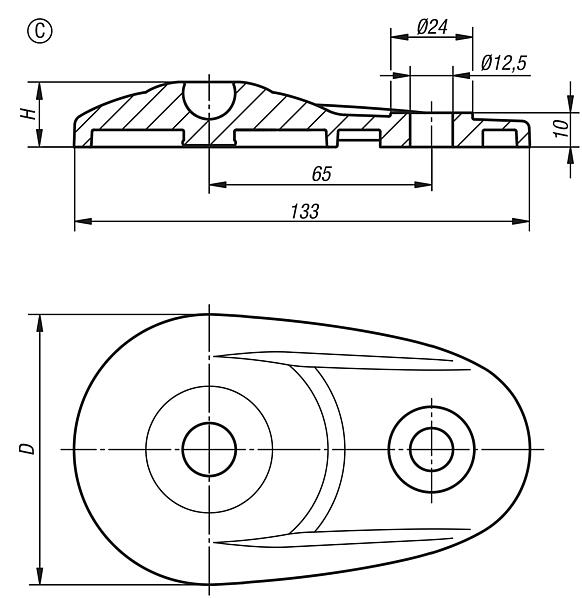

Teller mit Ausleger für Gelenkfüße aus Kunststoff, Form C

mehr Info

Zeichnungen

Teller mit Ausleger für Gelenkfüße aus Kunststoff, Form C

Artikelauswahl/-filter

Bestellnummer

FormDHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0358.30803C801930 5,59 €

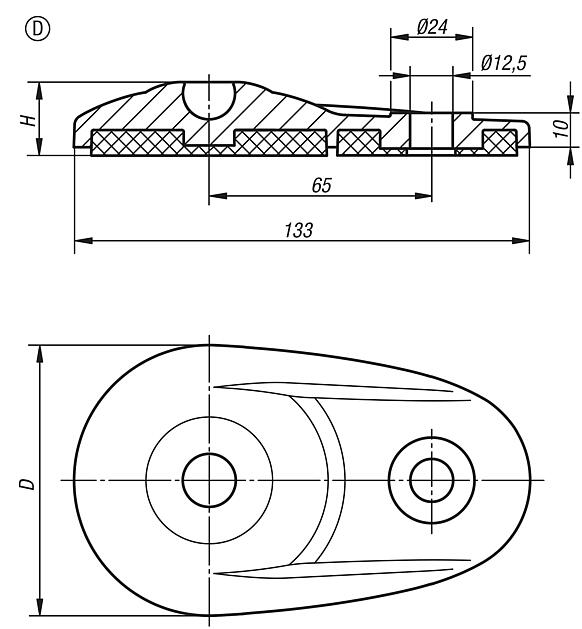

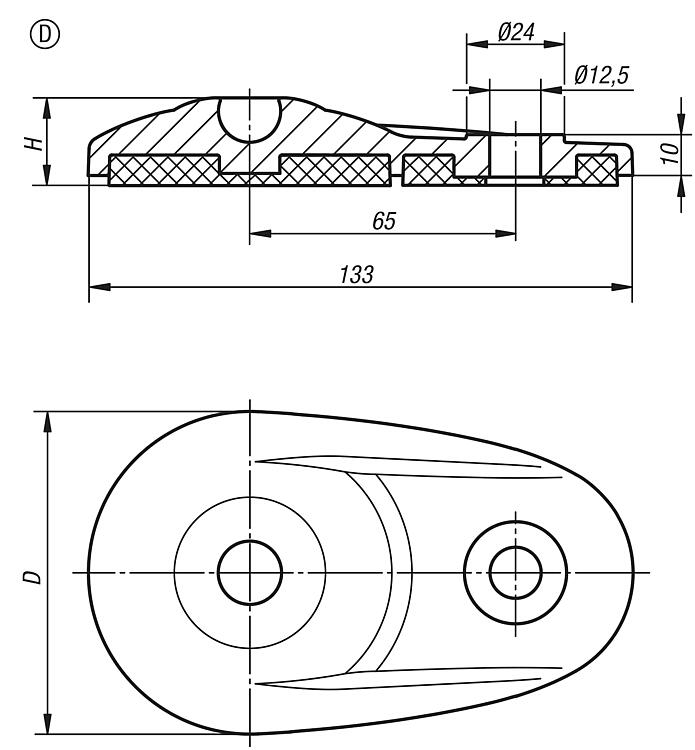

Teller mit Ausleger für Gelenkfüße aus Kunststoff, Form D

mehr Info

Zeichnungen

Teller mit Ausleger für Gelenkfüße aus Kunststoff, Form D

Artikelauswahl/-filter

Bestellnummer

FormDHBelastbarkeit
max. kN
CADZub.PreisBestellen
B0358.40803D802130 8,26 €
