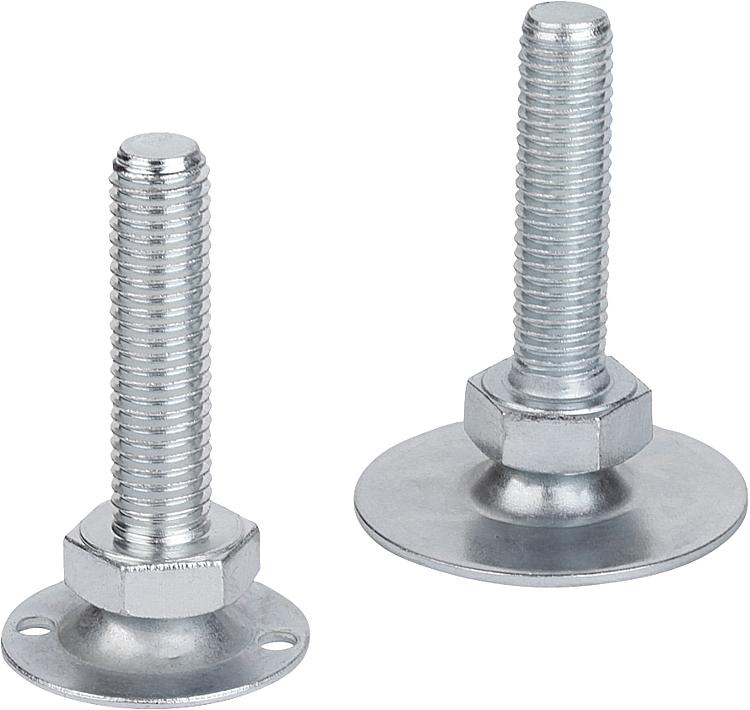

BeschreibungWerkstoff:Fußteller und Gewindespindel Stahl.Ausführung:Fußteller und Gewindespindel verzinkt.Hinweis:Die Gewindespindel ist mit dem Fußteller drehbar
verpresst.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

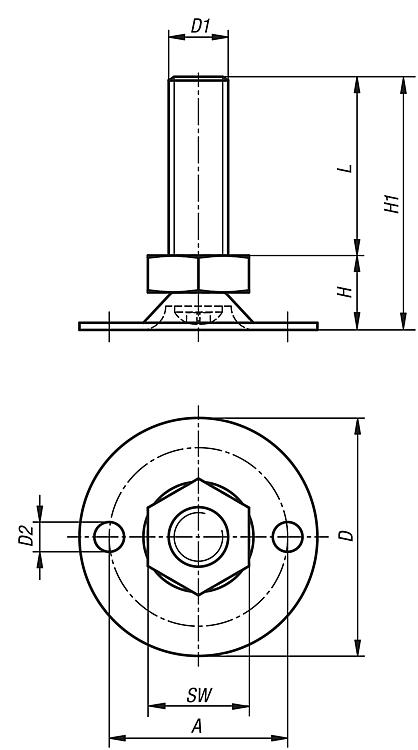

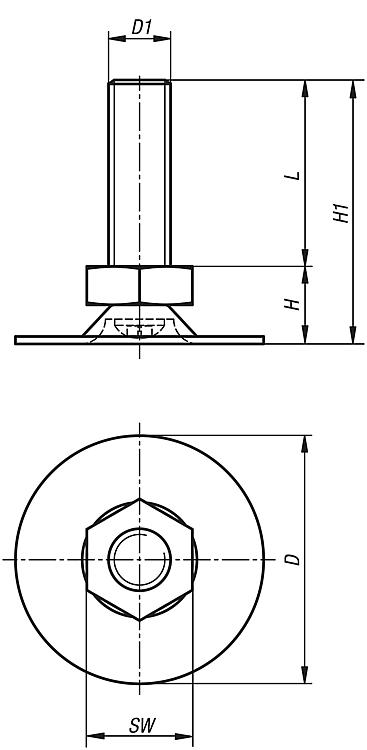

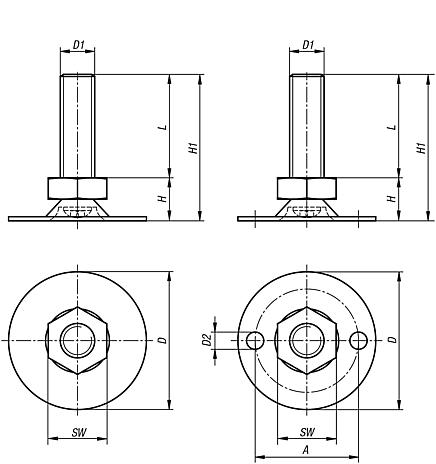

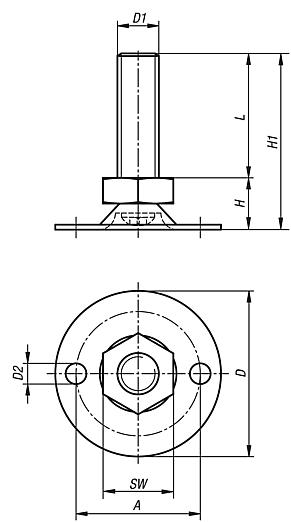

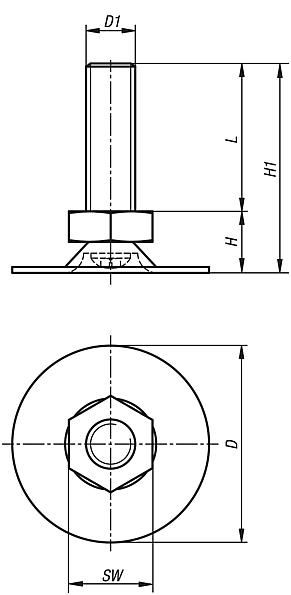

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Ausführung 1 | D | D1 | H | H1 | L | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0380.03008X016 | ohne Bohrung | 30 | M8 | 11 | 27 | 16 | 13 |  | | 0,62 € | | | B0380.03008X020 | ohne Bohrung | 30 | M8 | 11 | 31 | 20 | 13 | | | 0,63 € | | | B0380.03008X030 | ohne Bohrung | 30 | M8 | 11 | 41 | 30 | 13 | | | 0,67 € | | | B0380.03008X040 | ohne Bohrung | 30 | M8 | 11 | 51 | 40 | 13 | | | 0,71 € | | | B0380.03008X050 | ohne Bohrung | 30 | M8 | 11 | 61 | 50 | 13 | | | 0,74 € | | | B0380.03010X016 | ohne Bohrung | 30 | M10 | 12,5 | 28,5 | 16 | 17 | | | 0,71 € | | | B0380.03010X020 | ohne Bohrung | 30 | M10 | 12,5 | 32,5 | 20 | 17 | | | 0,73 € | | | B0380.03010X030 | ohne Bohrung | 30 | M10 | 12,5 | 42,5 | 30 | 17 | | | 0,74 € | | | B0380.03010X040 | ohne Bohrung | 30 | M10 | 12,5 | 52,5 | 40 | 17 | | | 0,81 € | | | B0380.03010X050 | ohne Bohrung | 30 | M10 | 12,5 | 62,5 | 50 | 17 | | | 0,83 € | | | B0380.03010X060 | ohne Bohrung | 30 | M10 | 12,5 | 72,5 | 60 | 17 | | | 0,85 € | | | B0380.04008X016 | ohne Bohrung | 40 | M8 | 11 | 27 | 16 | 13 | | | 0,74 € | | | B0380.04008X020 | ohne Bohrung | 40 | M8 | 11 | 31 | 20 | 13 | | | 0,76 € | | | B0380.04008X030 | ohne Bohrung | 40 | M8 | 11 | 41 | 30 | 13 | | | 0,79 € | | | B0380.04008X040 | ohne Bohrung | 40 | M8 | 11 | 51 | 40 | 13 | | | 0,81 € | | | B0380.04008X050 | ohne Bohrung | 40 | M8 | 11 | 61 | 50 | 13 | | | 0,83 € | | | B0380.04010X016 | ohne Bohrung | 40 | M10 | 11 | 27 | 16 | 17 | | | 0,82 € | | | B0380.04010X020 | ohne Bohrung | 40 | M10 | 11 | 31 | 20 | 17 | | | 0,82 € | | | B0380.04010X030 | ohne Bohrung | 40 | M10 | 11 | 41 | 30 | 17 | | | 0,84 € | | | B0380.04010X040 | ohne Bohrung | 40 | M10 | 11 | 51 | 40 | 17 | | | 0,89 € | | | B0380.04010X050 | ohne Bohrung | 40 | M10 | 11 | 61 | 50 | 17 | | | 0,94 € | | | B0380.04010X060 | ohne Bohrung | 40 | M10 | 11 | 71 | 60 | 17 | | | 0,95 € | | | B0380.05008X016 | ohne Bohrung | 50 | M8 | 12,5 | 28,5 | 16 | 13 | | | 0,90 € | | | B0380.05008X020 | ohne Bohrung | 50 | M8 | 12,5 | 32,5 | 20 | 13 | | | 0,91 € | | | B0380.05008X030 | ohne Bohrung | 50 | M8 | 12,5 | 42,5 | 30 | 13 | | | 0,95 € | | | B0380.05008X040 | ohne Bohrung | 50 | M8 | 12,5 | 52,5 | 40 | 13 | | | 0,97 € | | | B0380.05008X050 | ohne Bohrung | 50 | M8 | 12,5 | 62,5 | 50 | 13 | | | 0,99 € | | | B0380.05010X016 | ohne Bohrung | 50 | M10 | 14 | 30 | 16 | 17 | | | 0,97 € | | | B0380.05010X020 | ohne Bohrung | 50 | M10 | 14 | 34 | 20 | 17 | | | 0,98 € | | | B0380.05010X030 | ohne Bohrung | 50 | M10 | 14 | 44 | 30 | 17 | | | 0,99 € | | | B0380.05010X040 | ohne Bohrung | 50 | M10 | 14 | 54 | 40 | 17 | | | 1,04 € | | | B0380.05010X050 | ohne Bohrung | 50 | M10 | 14 | 64 | 50 | 17 | | | 1,08 € | | | B0380.05010X060 | ohne Bohrung | 50 | M10 | 14 | 74 | 60 | 17 | | | 1,11 € | | | B0380.06008X016 | ohne Bohrung | 60 | M8 | 13,5 | 29,5 | 16 | 13 | | | 1,30 € | | | B0380.06008X020 | ohne Bohrung | 60 | M8 | 13,5 | 33,5 | 20 | 13 | | | 1,31 € | | | B0380.06008X030 | ohne Bohrung | 60 | M8 | 13,5 | 43,5 | 30 | 13 | | | 1,33 € | | | B0380.06008X040 | ohne Bohrung | 60 | M8 | 13,5 | 53,5 | 40 | 13 | | | 1,36 € | | | B0380.06008X050 | ohne Bohrung | 60 | M8 | 13,5 | 63,5 | 50 | 13 | | | 1,39 € | | | B0380.06010X016 | ohne Bohrung | 60 | M10 | 15 | 31 | 16 | 17 | | | 1,36 € | | | B0380.06010X020 | ohne Bohrung | 60 | M10 | 15 | 35 | 20 | 17 | | | 1,38 € | | | B0380.06010X030 | ohne Bohrung | 60 | M10 | 15 | 45 | 30 | 17 | | | 1,40 € | | | B0380.06010X040 | ohne Bohrung | 60 | M10 | 15 | 55 | 40 | 17 | | | 1,45 € | | | B0380.06010X050 | ohne Bohrung | 60 | M10 | 15 | 65 | 50 | 17 | | | 1,47 € | | | B0380.06010X060 | ohne Bohrung | 60 | M10 | 15 | 75 | 60 | 17 | | | 1,50 € | |
|
| Bestellnummer | Ausführung 1 | A | D | D1 | D2 | H | H1 | L | SW | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0380.13008X016 | mit Bohrung | 24,3 | 30 | M8 | 4 | 11 | 27 | 16 | 13 | 2,5 | | | 0,62 € | | | B0380.13008X020 | mit Bohrung | 24,3 | 30 | M8 | 4 | 11 | 31 | 20 | 13 | 2,5 | | | 0,63 € | | | B0380.13008X030 | mit Bohrung | 24,3 | 30 | M8 | 4 | 11 | 41 | 30 | 13 | 2,5 | | | 0,67 € | | | B0380.13008X040 | mit Bohrung | 24,3 | 30 | M8 | 4 | 11 | 51 | 40 | 13 | 2,5 | | | 0,71 € | | | B0380.13008X050 | mit Bohrung | 24,3 | 30 | M8 | 4 | 11 | 61 | 50 | 13 | 2,5 | | | 0,74 € | | | B0380.13010X016 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 28,5 | 16 | 17 | 3,5 | | | 0,71 € | | | B0380.13010X020 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 32,5 | 20 | 17 | 3,5 | | | 0,73 € | | | B0380.13010X030 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 42,5 | 30 | 17 | 3,5 | | | 0,74 € | | | B0380.13010X040 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 52,5 | 40 | 17 | 3,5 | | | 0,81 € | | | B0380.13010X050 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 62,5 | 50 | 17 | 3,5 | | | 0,83 € | | | B0380.13010X060 | mit Bohrung | 24,3 | 30 | M10 | 4 | 12,5 | 72,5 | 60 | 17 | 3,5 | | | 0,85 € | | | B0380.14008X016 | mit Bohrung | 30 | 40 | M8 | 5 | 11 | 27 | 16 | 13 | 2,5 | | | 0,74 € | | | B0380.14008X020 | mit Bohrung | 30 | 40 | M8 | 5 | 11 | 31 | 20 | 13 | 2,5 | | | 0,76 € | | | B0380.14008X030 | mit Bohrung | 30 | 40 | M8 | 5 | 11 | 41 | 30 | 13 | 2,5 | | | 0,79 € | | | B0380.14008X040 | mit Bohrung | 30 | 40 | M8 | 5 | 11 | 51 | 40 | 13 | 2,5 | | | 0,81 € | | | B0380.14008X050 | mit Bohrung | 30 | 40 | M8 | 5 | 11 | 61 | 50 | 13 | 2,5 | | | 0,83 € | | | B0380.14010X016 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 27 | 16 | 17 | 3,5 | | | 0,81 € | | | B0380.14010X020 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 31 | 20 | 17 | 3,5 | | | 0,82 € | | | B0380.14010X030 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 41 | 30 | 17 | 3,5 | | | 0,84 € | | | B0380.14010X040 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 51 | 40 | 17 | 3,5 | | | 0,89 € | | | B0380.14010X050 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 61 | 50 | 17 | 3,5 | | | 0,94 € | | | B0380.14010X060 | mit Bohrung | 30 | 40 | M10 | 5 | 11 | 71 | 60 | 17 | 3,5 | | | 0,95 € | | | B0380.15008X016 | mit Bohrung | 35 | 50 | M8 | 5,5 | 12,5 | 28,5 | 16 | 13 | 2,5 | | | 0,90 € | | | B0380.15008X020 | mit Bohrung | 35 | 50 | M8 | 5,5 | 12,5 | 32,5 | 20 | 13 | 2,5 | | | 0,91 € | | | B0380.15008X030 | mit Bohrung | 35 | 50 | M8 | 5,5 | 12,5 | 42,5 | 30 | 13 | 2,5 | | | 0,95 € | | | B0380.15008X040 | mit Bohrung | 35 | 50 | M8 | 5,5 | 12,5 | 52,5 | 40 | 13 | 2,5 | | | 0,97 € | | | B0380.15008X050 | mit Bohrung | 35 | 50 | M8 | 5,5 | 12,5 | 62,5 | 50 | 13 | 2,5 | | | 0,99 € | | | B0380.15010X016 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 30 | 16 | 17 | 3,5 | | | 0,97 € | | | B0380.15010X020 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 34 | 20 | 17 | 3,5 | | | 0,98 € | | | B0380.15010X030 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 44 | 30 | 17 | 3,5 | | | 0,99 € | | | B0380.15010X040 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 54 | 40 | 17 | 3,5 | | | 1,04 € | | | B0380.15010X050 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 64 | 50 | 17 | 3,5 | | | 1,08 € | | | B0380.15010X060 | mit Bohrung | 35 | 50 | M10 | 5,5 | 14 | 74 | 60 | 17 | 3,5 | | | 1,11 € | | | B0380.16008X016 | mit Bohrung | 46 | 60 | M8 | 5,5 | 13,5 | 29,5 | 16 | 13 | 2,5 | | | 1,30 € | | | B0380.16008X020 | mit Bohrung | 46 | 60 | M8 | 5,5 | 13,5 | 33,5 | 20 | 13 | 2,5 | | | 1,31 € | | | B0380.16008X030 | mit Bohrung | 46 | 60 | M8 | 5,5 | 13,5 | 43,5 | 30 | 13 | 2,5 | | | 1,33 € | | | B0380.16008X040 | mit Bohrung | 46 | 60 | M8 | 5,5 | 13,5 | 53,5 | 40 | 13 | 2,5 | | | 1,36 € | | | B0380.16008X050 | mit Bohrung | 46 | 60 | M8 | 5,5 | 13,5 | 63,5 | 50 | 13 | 2,5 | | | 1,39 € | | | B0380.16010X016 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 31 | 16 | 17 | 3,5 | | | 1,36 € | | | B0380.16010X020 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 35 | 20 | 17 | 3,5 | | | 1,38 € | | | B0380.16010X030 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 45 | 30 | 17 | 3,5 | | | 1,40 € | | | B0380.16010X040 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 55 | 40 | 17 | 3,5 | | | 1,45 € | | | B0380.16010X050 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 65 | 50 | 17 | 3,5 | | | 1,47 € | | | B0380.16010X060 | mit Bohrung | 46 | 60 | M10 | 5,5 | 15 | 75 | 60 | 17 | 3,5 | | | 1,50 € | |
|
