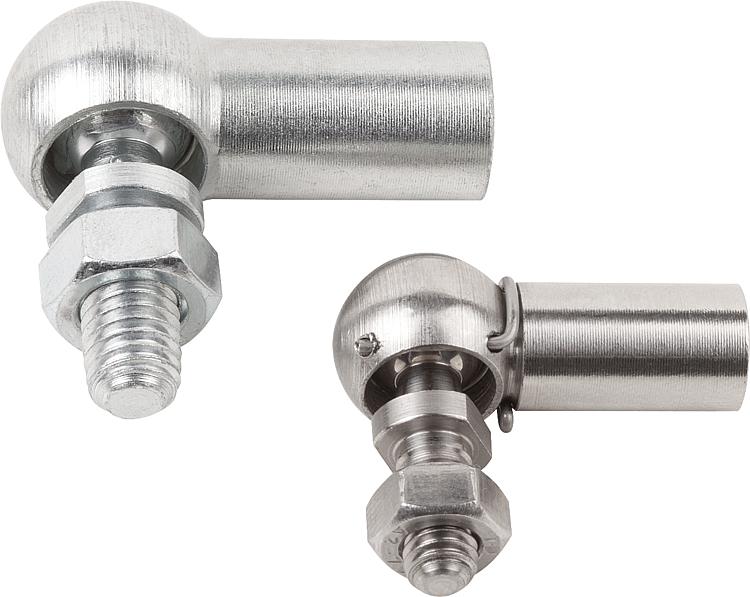

B0442Winkelgelenke DIN 71802 |
zurück |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4305 (entspricht AISI 303). Ausführung:verzinkt und passiviert. Edelstahlausführung blank.Hinweis:Linksgewinde bezieht sich auf das Maß D2.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

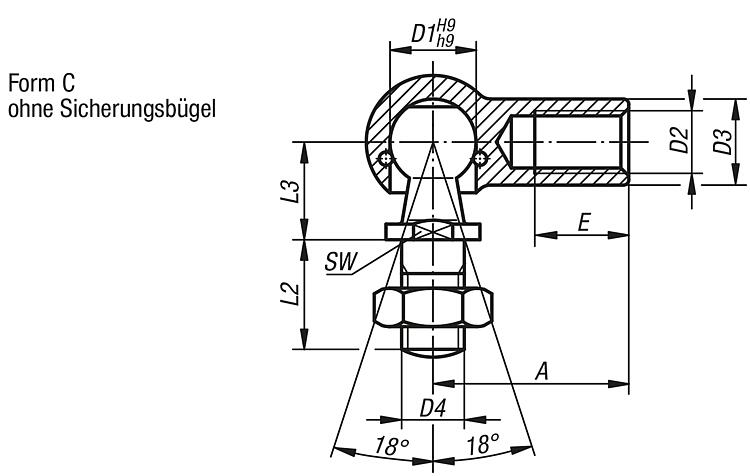

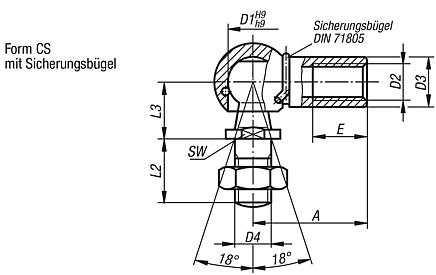

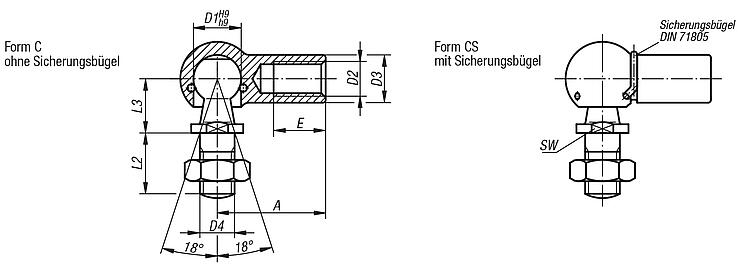

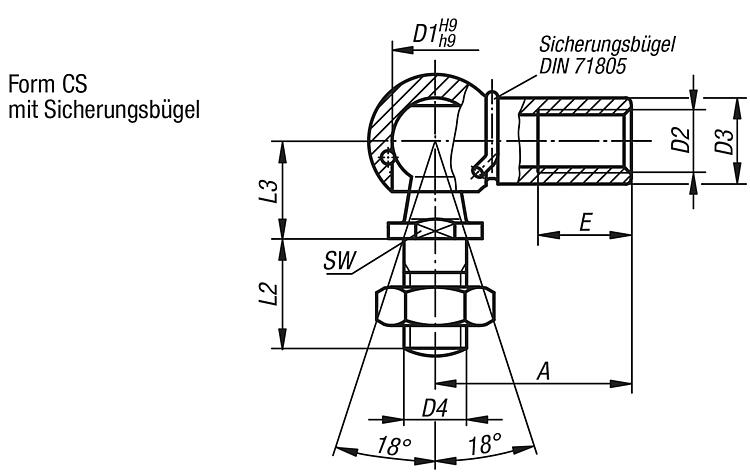

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form
| Ausführung
| Material
Grundkörper | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0442.0805 | C | Rechtsgewinde | Stahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 |  | | 1,40 € | | | B0442.1006 | C | Rechtsgewinde | Stahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 1,65 € | | | B0442.1308 | C | Rechtsgewinde | Stahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 2,24 € | | | B0442.1610 | C | Rechtsgewinde | Stahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 3,34 € | | | B0442.1612 | C | Rechtsgewinde | Stahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 3,83 € | | | B0442.1914 | C | Rechtsgewinde | Stahl | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 7,45 € | | | B0442.1916 | C | Rechtsgewinde | Stahl | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 9,81 € | | | B0442.080501 | C | Linksgewinde | Stahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 1,75 € | | | B0442.100601 | C | Linksgewinde | Stahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 1,91 € | | | B0442.130801 | C | Linksgewinde | Stahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 2,56 € | | | B0442.161001 | C | Linksgewinde | Stahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 4,14 € | | | B0442.161201 | C | Linksgewinde | Stahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 4,65 € | | | B0442.191401 | C | Linksgewinde | Stahl | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 9,02 € | | | B0442.191601 | C | Linksgewinde | Stahl | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 10,84 € | |
|
| Bestellnummer | Form
| Ausführung 2 | Material
Grundkörper | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0442.080351 | CS | Rechtsgewinde | Stahl | 8 | M3,5 | 8 | M4 | 18 | 10,2 | 9 | 8 | 7 | | | 2,68 € | | | B0442.08051 | CS | Rechtsgewinde | Stahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | |  | 1,61 € | | | B0442.10061 | CS | Rechtsgewinde | Stahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 1,80 € | | | B0442.13081 | CS | Rechtsgewinde | Stahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 2,38 € | | | B0442.16101 | CS | Rechtsgewinde | Stahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 3,49 € | | | B0442.16121 | CS | Rechtsgewinde | Stahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 4,04 € | | | B0442.19141 | CS | Rechtsgewinde | Stahl | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 7,76 € | | | B0442.19161 | CS | Rechtsgewinde | Stahl | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 10,23 € | | | B0442.080511 | CS | Linksgewinde | Stahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 1,87 € | | | B0442.100611 | CS | Linksgewinde | Stahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 2,10 € | | | B0442.130811 | CS | Linksgewinde | Stahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 2,74 € | | | B0442.161011 | CS | Linksgewinde | Stahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 4,39 € | | | B0442.161211 | CS | Linksgewinde | Stahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 4,75 € | | | B0442.191411 | CS | Linksgewinde | Stahl | 19 | M14x1,5 | 22 | M14x1,5 | 45 | 28 | 20 | 21,5 | 16 | | | 9,39 € | | | B0442.191611 | CS | Linksgewinde | Stahl | 19 | M16 | 22 | M16 | 45 | 28 | 20 | 21,5 | 16 | | | 11,21 € | | | B0442.08052 | CS | Rechtsgewinde | Edelstahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 11,24 € | | | B0442.10062 | CS | Rechtsgewinde | Edelstahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 12,60 € | | | B0442.13082 | CS | Rechtsgewinde | Edelstahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 13,32 € | | | B0442.16102 | CS | Rechtsgewinde | Edelstahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 23,88 € | | | B0442.16122 | CS | Rechtsgewinde | Edelstahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 25,32 € | | | B0442.080521 | CS | Linksgewinde | Edelstahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 11,58 € | | | B0442.100621 | CS | Linksgewinde | Edelstahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 13,23 € | | | B0442.130821 | CS | Linksgewinde | Edelstahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 14,00 € | | | B0442.161021 | CS | Linksgewinde | Edelstahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 25,07 € | | | B0442.161221 | CS | Linksgewinde | Edelstahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 26,58 € | |
|
