B0552

Gelenkköpfe mit Gleitlagerung Innengewinde, Edelstahl, DIN ISO...

zurück

Produkte
- Produktneuheiten
  - Produktneuheiten
    - Gelenkköpfe mit Gleitlagerung Innengewinde, Edelstahl, DIN ISO 12240-1 wartungsfrei

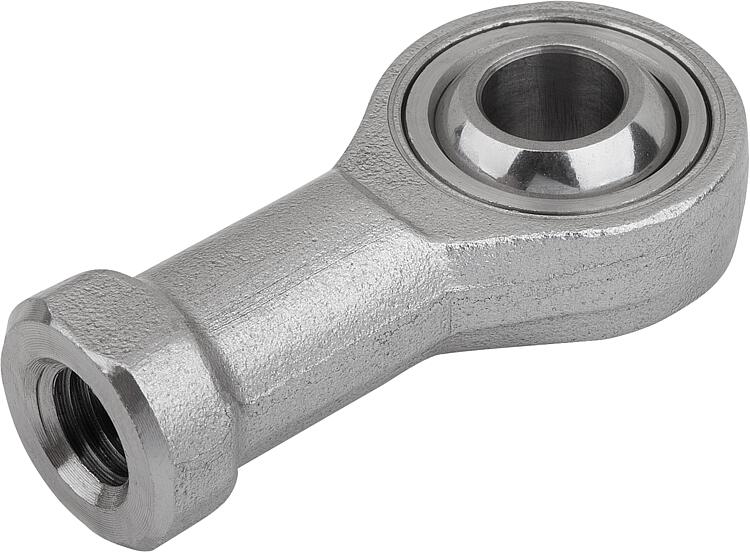

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Gehäuse geschmiedeter Edelstahl 1.4057 (entspricht AISI 431).
Gelenkkugel 1.4034 (entspricht AISI 420) gehärtet und geschliffen.
Lagerschale rostfreier Stahl 1.4571 (entspricht AISI 316 Ti).

Ausführung:poliert.Hinweis:Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0552 Gelenkköpfe mit Gleitlagerung Innengewinde, Edelstahl, DIN ISO 12240-1 wartungsfrei

265 kB

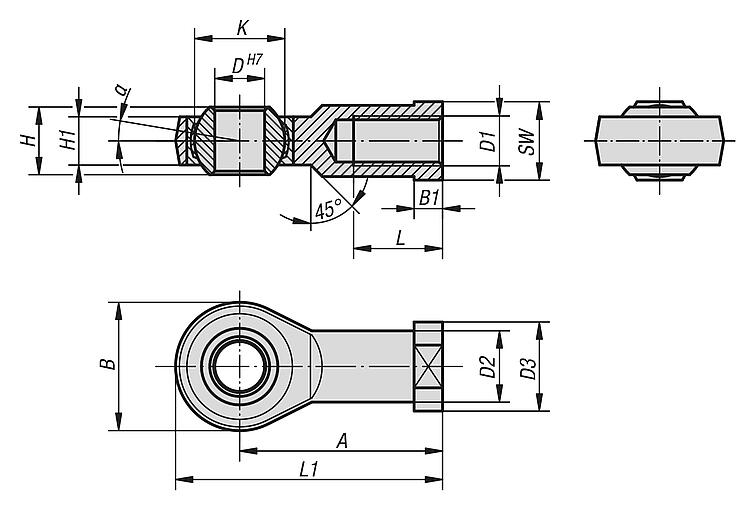

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Ausführung 2	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	Tragzahlen dynamisch kN	Tragzahlen statisch kN	Preis
B0552.05	Rechtsgewinde	27	18	4	5	M5x0,8	8,5	11	8	6	11,11	10	36	13	9	5,7	6	19,20 €
B0552.06	Rechtsgewinde	30	20	5	6	M6x1,0	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	19,20 €
B0552.08	Rechtsgewinde	36	24	5	8	M8x1,25	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	20,17 €
B0552.10	Rechtsgewinde	43	28	6,5	10	M10x1,5	15	19	14	10,5	19,05	20	57	13	17	14,5	18	23,06 €
B0552.10125	Rechtsgewinde	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	23,06 €
B0552.12	Rechtsgewinde	50	32	6,5	12	M12x1,75	17,5	22	16	12	22,225	22	66	13	19	17	24	26,91 €
B0552.12125	Rechtsgewinde	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	26,91 €
B0552.16	Rechtsgewinde	64	42	8	16	M16x2,0	22	27	21	15	28,575	28	85	15	22	28,5	39	48,04 €
B0552.1615	Rechtsgewinde	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	48,04 €
B0552.20	Rechtsgewinde	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	76,88 €
B0552.22	Rechtsgewinde	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	86,48 €
B0552.25	Rechtsgewinde	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	109,07 €
B0552.30	Rechtsgewinde	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	143,78 €
B0552.051	Linksgewinde	27	18	4	5	M5x0,8	8,5	11	8	6	11,11	10	36	13	9	5,7	6	19,20 €
B0552.061	Linksgewinde	30	20	5	6	M6x1,0	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	19,20 €
B0552.081	Linksgewinde	36	24	5	8	M8x1,25	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	20,17 €
B0552.101	Linksgewinde	43	28	6,5	10	M10x1,5	15	19	14	10,5	19,05	20	57	13	17	14,5	18	23,06 €
B0552.101251	Linksgewinde	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	23,06 €
B0552.121	Linksgewinde	50	32	6,5	12	M12x1,75	17,5	22	16	12	22,225	22	66	13	19	17	24	26,91 €
B0552.121251	Linksgewinde	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	26,91 €
B0552.161	Linksgewinde	64	42	8	16	M16x2,0	22	27	21	15	28,575	28	85	15	22	28,5	39	48,04 €
B0552.16151	Linksgewinde	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	48,04 €
B0552.201	Linksgewinde	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	76,88 €
B0552.221	Linksgewinde	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	86,48 €
B0552.251	Linksgewinde	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	109,07 €
B0552.301	Linksgewinde	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	143,78 €
