B0342Handkurbeln mit Sicherheits-Zylindergriff |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Kurbel Thermoplast.
Zylindergriff Thermoplast und Stahl.Ausführung:Thermoplast schwarzgrau.
Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.

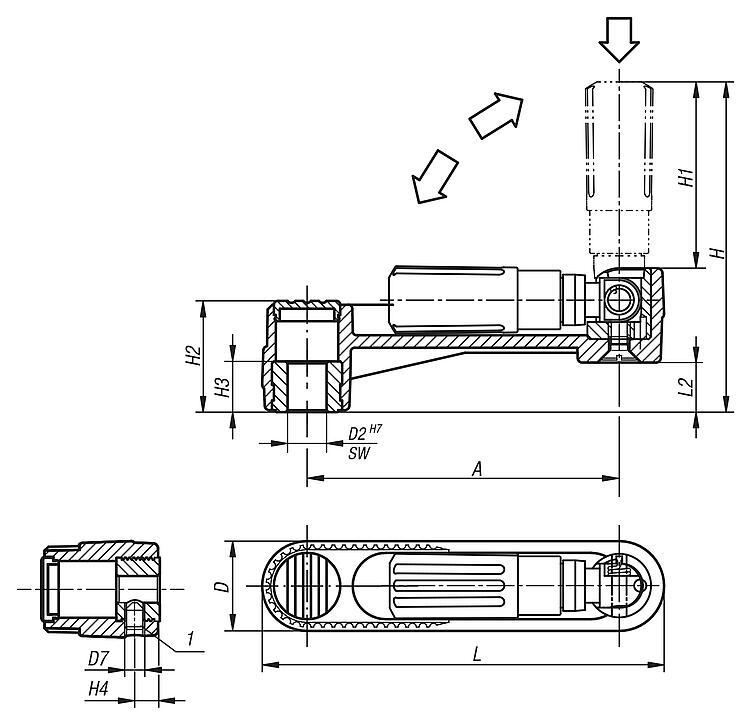

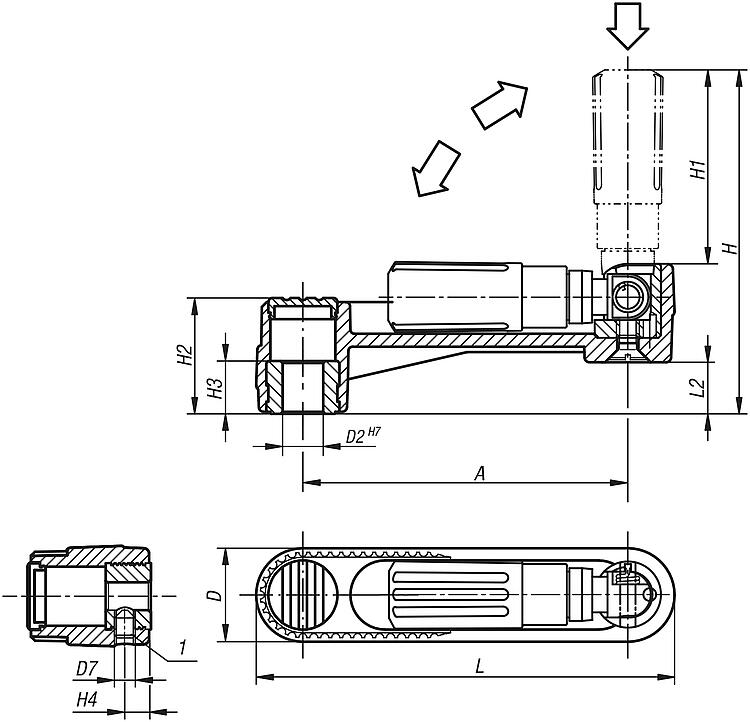

Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Zubehör:B0127 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.Zeichnungshinweis:1) Lage der Querbohrung zur Passfedernut 90° versetzt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Handkurbeln mit Sicherheits-Zylindergriff, Passbohrung ohne Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0342.1108 | Passbohrung | ohne Querbohrung | Thermoplast | 80 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 |  | | 36,76 € | | | B0342.1110 | Passbohrung | ohne Querbohrung | Thermoplast | 80 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | | | 36,76 € | | | B0342.1210 | Passbohrung | ohne Querbohrung | Thermoplast | 100 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 37,05 € | | | B0342.1212 | Passbohrung | ohne Querbohrung | Thermoplast | 100 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 37,05 € | | | B0342.1312 | Passbohrung | ohne Querbohrung | Thermoplast | 125 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 37,71 € | | | B0342.1314 | Passbohrung | ohne Querbohrung | Thermoplast | 125 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 37,71 € | | | B0342.11086 | Passbohrung | Sicherheit | Thermoplast | 80 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 39,75 € | | | B0342.11106 | Passbohrung | Sicherheit | Thermoplast | 80 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 39,75 € | | | B0342.12106 | Passbohrung | Sicherheit | Thermoplast | 100 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 40,04 € | | | B0342.12126 | Passbohrung | Sicherheit | Thermoplast | 100 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 40,04 € | | | B0342.13126 | Passbohrung | Sicherheit | Thermoplast | 125 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 40,70 € | | | B0342.13146 | Passbohrung | Sicherheit | Thermoplast | 125 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 40,70 € | |
|
Handkurbeln mit Sicherheits-Zylindergriff, Passbohrung mit Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0342.110802 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 80 | 2 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 39,19 € | | | B0342.111003 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 80 | 3 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 39,19 € | | | B0342.121003 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 100 | 3 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 39,53 € | | | B0342.121204 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 100 | 4 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 39,53 € | | | B0342.131204 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 125 | 4 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 40,09 € | | | B0342.131405 | Passbohrung mit Nut | ohne Querbohrung | Thermoplast | 125 | 5 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 40,09 € | | | B0342.1108026 | Passbohrung mit Nut | Sicherheit | Thermoplast | 80 | 2 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 42,18 € | | | B0342.1110036 | Passbohrung mit Nut | Sicherheit | Thermoplast | 80 | 3 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 42,18 € | | | B0342.1210036 | Passbohrung mit Nut | Sicherheit | Thermoplast | 100 | 3 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 42,52 € | | | B0342.1212046 | Passbohrung mit Nut | Sicherheit | Thermoplast | 100 | 4 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 42,52 € | | | B0342.1312046 | Passbohrung mit Nut | Sicherheit | Thermoplast | 125 | 4 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 43,06 € | | | B0342.1314056 | Passbohrung mit Nut | Sicherheit | Thermoplast | 125 | 5 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 43,06 € | |
|
Handkurbeln mit Sicherheits-Zylindergriff, Innenvierkant |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0342.2108 | Innenvierkant | ohne Querbohrung | Thermoplast | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 38,25 € | | | B0342.2110 | Innenvierkant | ohne Querbohrung | Thermoplast | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 38,25 € | | | B0342.2210 | Innenvierkant | ohne Querbohrung | Thermoplast | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 38,67 € | | | B0342.2212 | Innenvierkant | ohne Querbohrung | Thermoplast | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 38,67 € | | | B0342.2312 | Innenvierkant | ohne Querbohrung | Thermoplast | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 39,20 € | | | B0342.2314 | Innenvierkant | ohne Querbohrung | Thermoplast | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 39,20 € | | | B0342.21086 | Innenvierkant | Sicherheit | Thermoplast | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 41,24 € | | | B0342.21106 | Innenvierkant | Sicherheit | Thermoplast | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 41,24 € | | | B0342.22106 | Innenvierkant | Sicherheit | Thermoplast | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 41,65 € | | | B0342.22126 | Innenvierkant | Sicherheit | Thermoplast | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 41,65 € | | | B0342.23126 | Innenvierkant | Sicherheit | Thermoplast | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 42,19 € | | | B0342.23146 | Innenvierkant | Sicherheit | Thermoplast | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 42,19 € | |
|
