B0340Handkurbeln mit Zylindergriff umlegbar |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Kurbel und Griff Thermoplast.
Nabe und Griffachse Stahl Festigkeitsklasse 5.8 oder Edelstahl 1.4404. Ausführung:Thermoplast schwarzgrau.
Stahlteile brüniert.
Edelstahl blank.Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4027 (DIN 914).Zubehör:B0127 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912.Zeichnungshinweis:1) Lage der Querbohrung zur Passfedernut 90° versetzt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

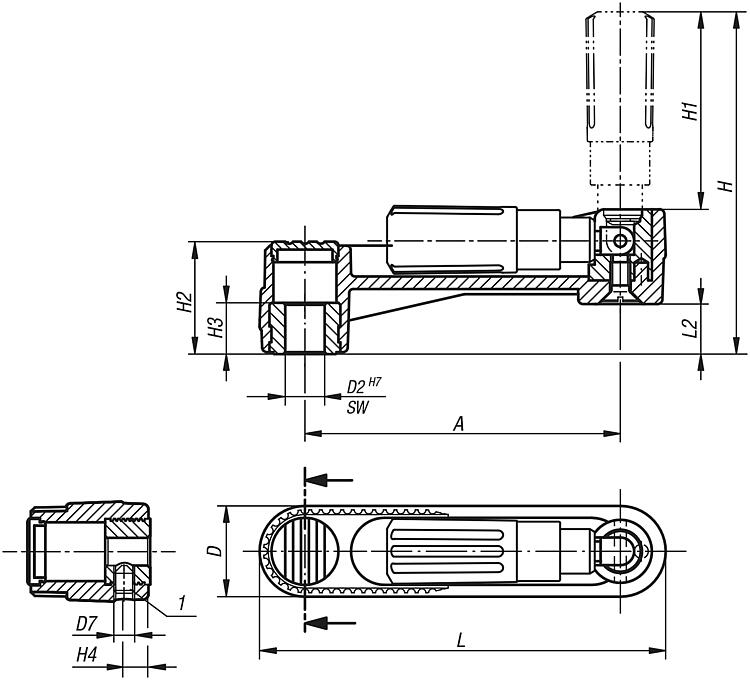

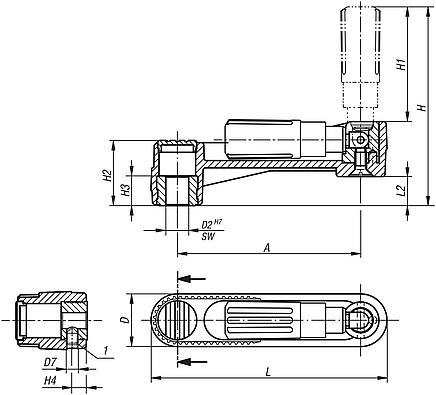

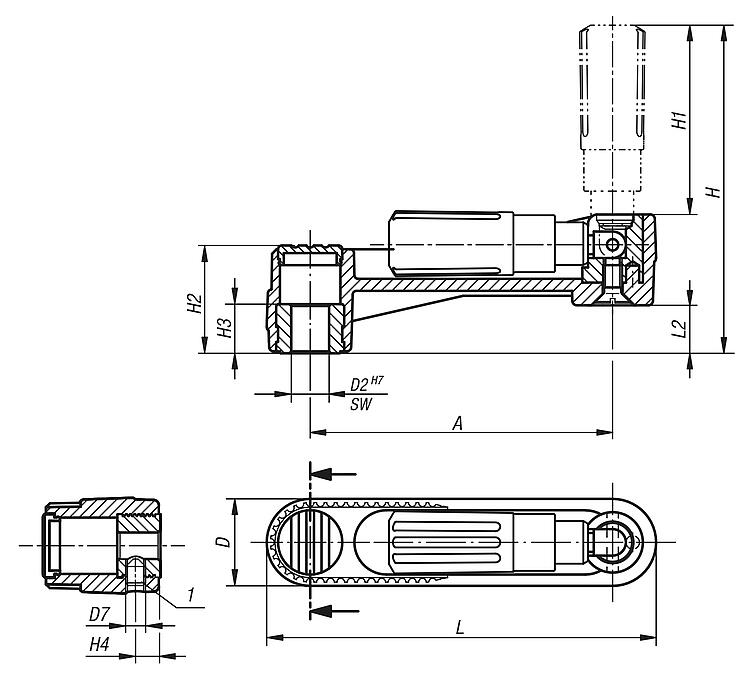

Zeichnungen (Gesamtübersicht) |
Handkurbeln mit Zylindergriff umlegbar, Passbohrung ohne Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.1108 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 |  | | 31,00 € | | | B0340.1110 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 31,00 € | | | B0340.1210 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 10 | - | 105,2 | 49 | 35,5 | 13 | - | 129 | 15,7 | | | 33,37 € | | | B0340.1212 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | | | 33,37 € | | | B0340.1312 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 36,50 € | | | B0340.1314 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 36,50 € | | | B0340.11086 | Passbohrung | mit Querbohrung | Stahl | 80 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 33,98 € | | | B0340.11106 | Passbohrung | mit Querbohrung | Stahl | 80 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 33,98 € | | | B0340.12106 | Passbohrung | mit Querbohrung | Stahl | 100 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 36,35 € | | | B0340.12126 | Passbohrung | mit Querbohrung | Stahl | 100 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 36,35 € | | | B0340.13126 | Passbohrung | mit Querbohrung | Stahl | 125 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,48 € | | | B0340.13146 | Passbohrung | mit Querbohrung | Stahl | 125 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,48 € | | | B0340.01108 | Passbohrung | ohne Querbohrung | Edelstahl | 80 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 43,40 € | | | B0340.01110 | Passbohrung | ohne Querbohrung | Edelstahl | 80 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 43,40 € | | | B0340.01210 | Passbohrung | ohne Querbohrung | Edelstahl | 100 | 29 | 10 | - | 105,2 | 49 | 35,5 | 13 | - | 129 | 15,7 | | | 46,71 € | | | B0340.01212 | Passbohrung | ohne Querbohrung | Edelstahl | 100 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | | | 46,71 € | | | B0340.01312 | Passbohrung | ohne Querbohrung | Edelstahl | 125 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 51,10 € | | | B0340.01314 | Passbohrung | ohne Querbohrung | Edelstahl | 125 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 51,10 € | | | B0340.011086 | Passbohrung | mit Querbohrung | Edelstahl | 80 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 47,58 € | | | B0340.011106 | Passbohrung | mit Querbohrung | Edelstahl | 80 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 47,58 € | | | B0340.012106 | Passbohrung | mit Querbohrung | Edelstahl | 100 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 50,88 € | | | B0340.012126 | Passbohrung | mit Querbohrung | Edelstahl | 100 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 50,88 € | | | B0340.013126 | Passbohrung | mit Querbohrung | Edelstahl | 125 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 55,27 € | | | B0340.013146 | Passbohrung | mit Querbohrung | Edelstahl | 125 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 55,27 € | |
|
Handkurbeln mit Zylindergriff umlegbar, Passbohrung mit Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.110802 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 2 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 33,65 € | | | B0340.111003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 3 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 33,65 € | | | B0340.121003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 3 | 29 | 10 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 36,04 € | | | B0340.121204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 4 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 36,04 € | | | B0340.131204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 4 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 39,18 € | | | B0340.131405 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 5 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 39,18 € | | | B0340.1108026 | Passbohrung mit Nut | mit Querbohrung | Stahl | 80 | 2 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 36,64 € | | | B0340.1110036 | Passbohrung mit Nut | mit Querbohrung | Stahl | 80 | 3 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 36,64 € | | | B0340.1210036 | Passbohrung mit Nut | mit Querbohrung | Stahl | 100 | 3 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 39,03 € | | | B0340.1212046 | Passbohrung mit Nut | mit Querbohrung | Stahl | 100 | 4 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 39,03 € | | | B0340.1312046 | Passbohrung mit Nut | mit Querbohrung | Stahl | 125 | 4 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 42,17 € | | | B0340.1314056 | Passbohrung mit Nut | mit Querbohrung | Stahl | 125 | 5 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 42,17 € | | | B0340.0110802 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 80 | 2 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 47,11 € | | | B0340.0111003 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 80 | 3 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 47,11 € | | | B0340.0121003 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 100 | 3 | 29 | 10 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 50,46 € | | | B0340.0121204 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 100 | 4 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 50,46 € | | | B0340.0131204 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 125 | 4 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 54,86 € | | | B0340.0131405 | Passbohrung mit Nut | ohne Querbohrung | Edelstahl | 125 | 5 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 54,86 € | | | B0340.01108026 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 80 | 2 | 24 | 8 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 51,29 € | | | B0340.01110036 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 80 | 3 | 24 | 10 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 51,29 € | | | B0340.01210036 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 100 | 3 | 29 | 10 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 54,63 € | | | B0340.01212046 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 100 | 4 | 29 | 12 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 54,63 € | | | B0340.01312046 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 125 | 4 | 36 | 12 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 59,03 € | | | B0340.01314056 | Passbohrung mit Nut | mit Querbohrung | Edelstahl | 125 | 5 | 36 | 14 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 59,03 € | |
|
Handkurbeln mit Zylindergriff umlegbar, Innenvierkant |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.2108 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 32,89 € | | | B0340.2110 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 32,89 € | | | B0340.2210 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 35,22 € | | | B0340.2212 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 35,22 € | | | B0340.2312 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 38,40 € | | | B0340.2314 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 38,40 € | | | B0340.21086 | Innenvierkant | mit Querbohrung | Stahl | 80 | 24 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 35,87 € | | | B0340.21106 | Innenvierkant | mit Querbohrung | Stahl | 80 | 24 | M6 | 85,7 | 49 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 35,87 € | | | B0340.22106 | Innenvierkant | mit Querbohrung | Stahl | 100 | 29 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 38,20 € | | | B0340.22126 | Innenvierkant | mit Querbohrung | Stahl | 100 | 29 | M6 | 105,2 | 59,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 38,20 € | | | B0340.23126 | Innenvierkant | mit Querbohrung | Stahl | 125 | 36 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 41,38 € | | | B0340.23146 | Innenvierkant | mit Querbohrung | Stahl | 125 | 36 | M6 | 140 | 83 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 41,38 € | |
|
