B0173Aufnahmebolzen mit Kugelansatz abgeflacht Form C |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Werkzeugstahl oder Edelstahl 1.4305. Ausführung:Stahl gehärtet und geschliffen.
Edelstahl geschliffen und kolsterisiert.Hinweis:Die Aufnahmebolzen mit Kugelansatz erleichtern den Fügevorgang, da sie fügegerecht gestaltet sind. Die Klemmneigung, auch Schubladeneffekt genannt, die durch schräges Aufsetzen des Fügeteils oder durch nicht in der Bolzenachse wirkende Kräfte beim Aufschieben hervorgerufen wird, wird durch den Kugelansatz und die sich anschließende Fügeschräge minimiert (siehe auch Fügeschema 1).Zeichnungshinweis:1) Innengewinde einseitig mit Sacklochbohrung
2) Innengewinde beidseitig mit Sacklochbohrung

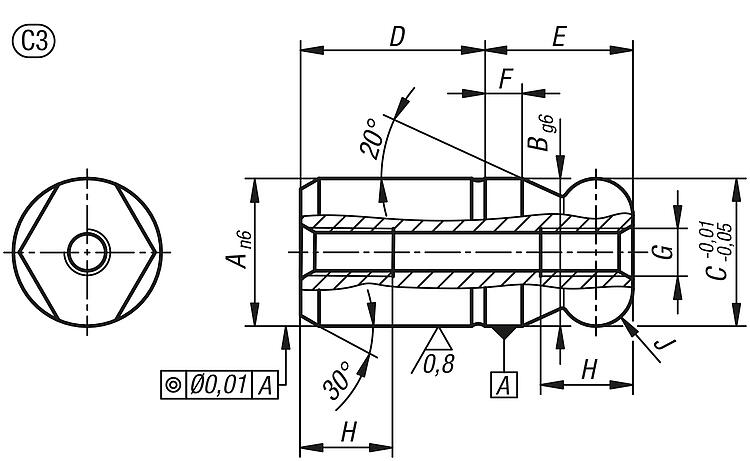

3) Innengewinde beidseitig mit Durchgangsbohrung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

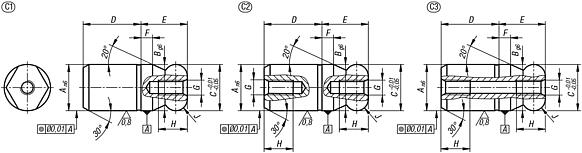

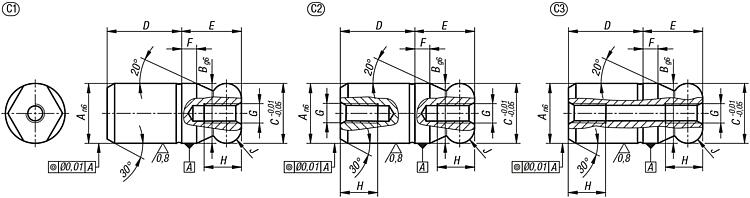

Zeichnungen (Gesamtübersicht) |
Aufnahmebolzen mit Kugelansatz abgeflacht Form C, Innengewinde einseitig mit Sacklochbohrung |
mehr Info |
| Bestellnummer | Material | Form | Ausführung 1 | Gewindekernloch | A | B | C | D | E | F | G | H | J | CAD | Zub. | Preis | Bestellen |
|---|
| B0173.052 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 |  | | 14,28 € | | | B0173.062 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 16,08 € | | | B0173.082 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 18,36 € | | | B0173.102 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 18,95 € | | | B0173.122 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 19,56 € | | | B0173.142 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 20,92 € | | | B0173.162 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 21,19 € | | | B0173.202 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 25,50 € | | | B0173.252 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | | | 28,63 € | | | B0173.302 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | | | 36,57 € | | | B0173.402 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | | | 74,92 € | | | B0173.502 | Werkzeugstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | | | 102,08 € | | | B0173.5052 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | | | 18,35 € | | | B0173.5062 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 20,62 € | | | B0173.5082 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 23,57 € | | | B0173.5102 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 24,44 € | | | B0173.5122 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 26,23 € | | | B0173.5142 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 27,89 € | | | B0173.5162 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 28,91 € | | | B0173.5202 | Edelstahl | C1 | Innengewinde einseitig | Sacklochbohrung | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 43,37 € | |
|
Aufnahmebolzen mit Kugelansatz abgeflacht Form C, Innengewinde beidseitig mit Sacklochbohrung |
mehr Info |
| Bestellnummer | Material | Form | Ausführung 1 | Gewindekernloch | A | B | C | D | E | F | G | H | J | CAD | Zub. | Preis | Bestellen |
|---|
| B0173.10022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 18,95 € | | | B0173.12022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 19,56 € | | | B0173.14022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 20,92 € | | | B0173.16022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 21,19 € | | | B0173.20022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 25,50 € | | | B0173.25022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | | | 28,63 € | | | B0173.30022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | | | 36,57 € | | | B0173.40022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | | | 74,92 € | | | B0173.50022 | Werkzeugstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | | | 102,08 € | | | B0173.510022 | Edelstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | | | 24,44 € | | | B0173.512022 | Edelstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | | | 26,23 € | | | B0173.514022 | Edelstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | | | 27,89 € | | | B0173.516022 | Edelstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | | | 28,91 € | | | B0173.520022 | Edelstahl | C2 | Innengewinde beidseitig | Sacklochbohrung | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | | | 43,37 € | |
|
Aufnahmebolzen mit Kugelansatz abgeflacht Form C, Innengewinde beidseitig mit Durchgangsbohrung |
mehr Info |
| Bestellnummer | Material | Form | Ausführung 1 | Gewindekernloch | A | B | C | D | E | F | G | H | J | CAD | Zub. | Preis | Bestellen |
|---|
| B0173.05022 | Werkzeugstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | | | 14,28 € | | | B0173.06022 | Werkzeugstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 16,08 € | | | B0173.08022 | Werkzeugstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 18,36 € | | | B0173.505022 | Edelstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | | | 18,35 € | | | B0173.506022 | Edelstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | | | 20,62 € | | | B0173.508022 | Edelstahl | C3 | Innengewinde beidseitig | Durchgangsbohrung | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | | | 23,57 € | |
|
