B0344Handkurbeln gerade ähnlich DIN 469 |
zurück |
|
|
BeschreibungWerkstoff:Kurbelkörper Temperguss oder Sphäroguss.Ausführung:gestrahlt.Zeichnungshinweis:Form D: Handkurbel mit drehbarem Ballengriff
Form F: Handkurbel mit festem Ballengriff DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

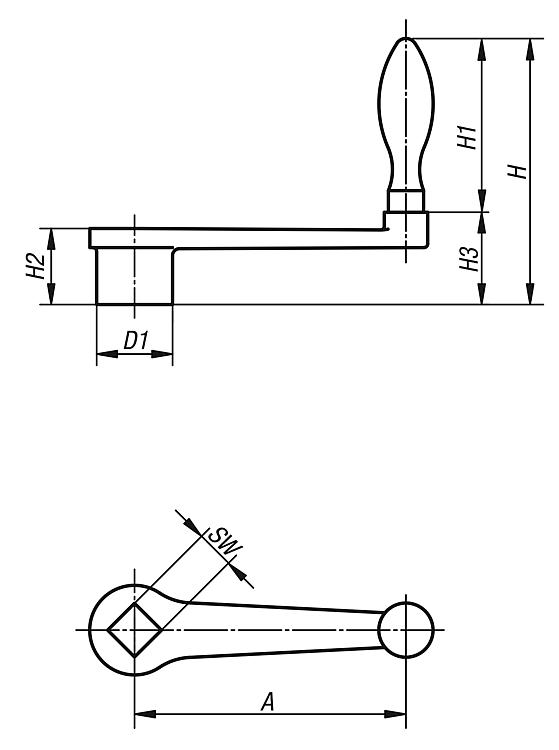

Zeichnungen (Gesamtübersicht) |
Handkurbeln gerade ähnlich DIN 469, Form D, mit drehbarem Ballengriff |
mehr Info |
Bestellnummer
| Form
| A | D1 | H | H1 | H2 | H3 | SW | Durchmesser
Ballengriff | CAD | Zub. | Preis | Bestellen |
|---|
| B0344.206X10 | D | 63 | 20 | 80 | 52 | 20 | 28 | 10+0,2 | 16 |  | | 17,86 € | | | B0344.208X10 | D | 80 | 24 | 98 | 65 | 24 | 33 | 10+0,2 | 20 | | | 20,07 € | | | B0344.208X12 | D | 80 | 24 | 98 | 65 | 24 | 33 | 12+0,2 | 20 | | | 20,07 € | | | B0344.210X12 | D | 100 | 28 | 102 | 65 | 28 | 37 | 12+0,2 | 20 | | | 20,72 € | | | B0344.210X14 | D | 100 | 28 | 102 | 65 | 28 | 37 | 14+0,3 | 20 | | | 20,72 € | | | B0344.212X14 | D | 125 | 34 | 120 | 80 | 34 | 40 | 14+0,3 | 25 | | | 26,16 € | | | B0344.212X17 | D | 125 | 34 | 120 | 80 | 34 | 40 | 17+0,3 | 25 | | | 26,16 € | | | B0344.216X17 | D | 160 | 37 | 131 | 83 | 38 | 48 | 17+0,3 | 25 | | | 29,03 € | | | B0344.216X19 | D | 160 | 37 | 131 | 83 | 38 | 48 | 19+0,3 | 25 | | | 29,03 € | | | B0344.220X19 | D | 200 | 40 | 158 | 105 | 44 | 53 | 19+0,3 | 32 | | | 42,38 € | | | B0344.220X22 | D | 200 | 40 | 158 | 105 | 44 | 53 | 22+0,3 | 32 | | | 42,38 € | |
|
Handkurbeln gerade ähnlich DIN 469, Form F, mit festem Ballengriff |
mehr Info |
Bestellnummer
| Form
| A | D1 | H | H1 | H2 | H3 | SW | Durchmesser
Ballengriff | CAD | Zub. | Preis | Bestellen |
|---|
| B0344.106X10 | F | 63 | 20 | 80 | 52 | 20 | 28 | 10+0,2 | 16 | | | 12,00 € | | | B0344.108X10 | F | 80 | 24 | 98 | 65 | 24 | 33 | 10+0,2 | 20 | | | 13,58 € | | | B0344.108X12 | F | 80 | 24 | 98 | 65 | 24 | 33 | 12+0,2 | 20 | | | 13,58 € | | | B0344.110X12 | F | 100 | 28 | 102 | 65 | 28 | 37 | 12+0,2 | 20 | | | 14,63 € | | | B0344.110X14 | F | 100 | 28 | 102 | 65 | 28 | 37 | 14+0,3 | 20 | | | 14,63 € | | | B0344.112X14 | F | 125 | 34 | 120 | 80 | 34 | 40 | 14+0,3 | 25 | | | 19,36 € | | | B0344.112X17 | F | 125 | 34 | 120 | 80 | 34 | 40 | 17+0,3 | 25 | | | 19,36 € | | | B0344.116X17 | F | 160 | 37 | 131 | 83 | 38 | 48 | 17+0,3 | 25 | | | 24,70 € | | | B0344.116X19 | F | 160 | 37 | 131 | 83 | 38 | 48 | 19+0,3 | 25 | | | 24,70 € | | | B0344.120X19 | F | 200 | 40 | 158 | 105 | 44 | 53 | 19+0,3 | 32 | | | 34,23 € | | | B0344.120X22 | F | 200 | 40 | 158 | 105 | 44 | 53 | 22+0,3 | 32 | | | 34,23 € | |
|
