B0343Handkurbeln gekröpft ähnlich DIN 468 |
zurück |
|
|
BeschreibungWerkstoff:Kurbelkörper Temperguss oder Sphäroguss.Ausführung:gestrahlt.Zeichnungshinweis:Form D: Handkurbel mit drehbarem Ballengriff
Form F: Handkurbel mit festem Ballengriff DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

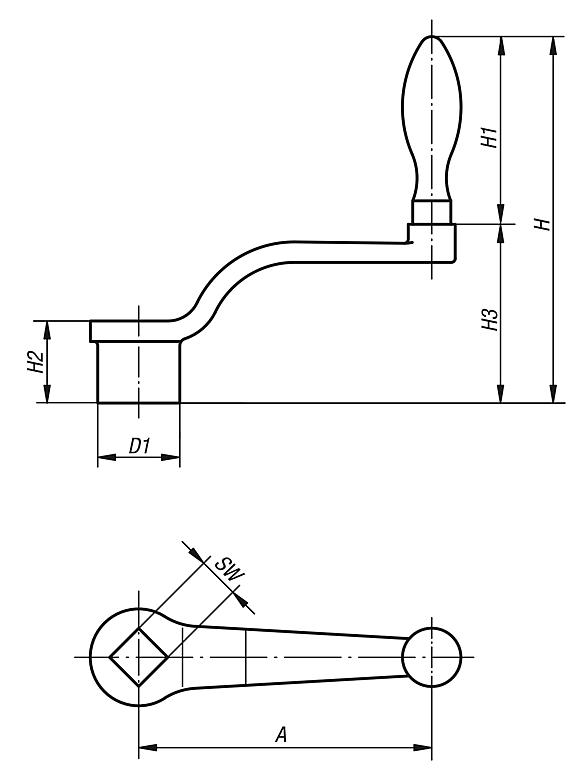

Zeichnungen (Gesamtübersicht) |
Handkurbeln gekröpft ähnlich DIN 468, Form D, mit drehbarem Ballengriff |
mehr Info |
Bestellnummer
| Form
| A | D1 | H | H1 | H2 | H3 | SW | Durchmesser
Ballengriff | CAD | Zub. | Preis | Bestellen |
|---|
| B0343.206X10 | D | 63 | 20 | 92 | 52 | 20 | 40 | 10+0,2 | 16 |  | | 18,38 € | | | B0343.208X10 | D | 80 | 24 | 109 | 65 | 24 | 44 | 10+0,2 | 20 | | | 20,66 € | | | B0343.208X12 | D | 80 | 24 | 109 | 65 | 24 | 44 | 12+0,2 | 20 | | | 20,66 € | | | B0343.210X12 | D | 100 | 28 | 120 | 65 | 28 | 55 | 12+0,2 | 20 | | | 21,32 € | | | B0343.210X14 | D | 100 | 28 | 120 | 65 | 28 | 55 | 14+0,3 | 20 | | | 21,32 € | | | B0343.212X14 | D | 125 | 34 | 141 | 83 | 34 | 58 | 14+0,3 | 25 | | | 26,92 € | | | B0343.212X17 | D | 125 | 34 | 141 | 83 | 34 | 58 | 17+0,3 | 25 | | | 26,92 € | | | B0343.216X17 | D | 160 | 37 | 153 | 83 | 38 | 70 | 17+0,3 | 25 | | | 29,87 € | | | B0343.216X19 | D | 160 | 37 | 153 | 83 | 38 | 70 | 19+0,3 | 25 | | | 29,87 € | | | B0343.220X19 | D | 200 | 40 | 189 | 105 | 44 | 84 | 19+0,3 | 32 | | | 43,61 € | | | B0343.220X22 | D | 200 | 40 | 189 | 105 | 44 | 84 | 22+0,3 | 32 | | | 43,61 € | |
|
Handkurbeln gekröpft ähnlich DIN 468, Form F, mit festem Ballengriff |
mehr Info |
Bestellnummer
| Form
| A | D1 | H | H1 | H2 | H3 | SW | Durchmesser
Ballengriff | CAD | Zub. | Preis | Bestellen |
|---|
| B0343.106X10 | F | 63 | 20 | 92 | 52 | 20 | 40 | 10+0,2 | 16 | | | 12,35 € | | | B0343.108X10 | F | 80 | 24 | 109 | 65 | 24 | 44 | 10+0,2 | 20 | | | 13,97 € | | | B0343.108X12 | F | 80 | 24 | 109 | 65 | 24 | 44 | 12+0,2 | 20 | | | 13,97 € | | | B0343.110X12 | F | 100 | 28 | 120 | 65 | 28 | 55 | 12+0,2 | 20 | | | 15,05 € | | | B0343.110X14 | F | 100 | 28 | 120 | 65 | 28 | 55 | 14+0,3 | 20 | | | 15,05 € | | | B0343.112X14 | F | 125 | 34 | 141 | 83 | 34 | 58 | 14+0,3 | 25 | | | 19,93 € | | | B0343.112X17 | F | 125 | 34 | 141 | 83 | 34 | 58 | 17+0,3 | 25 | | | 19,93 € | | | B0343.116X17 | F | 160 | 37 | 153 | 83 | 38 | 70 | 17+0,3 | 25 | | | 25,42 € | | | B0343.116X19 | F | 160 | 37 | 153 | 83 | 38 | 70 | 19+0,3 | 25 | | | 25,42 € | | | B0343.120X19 | F | 200 | 40 | 189 | 105 | 44 | 84 | 19+0,3 | 32 | | | 35,22 € | | | B0343.120X22 | F | 200 | 40 | 189 | 105 | 44 | 84 | 22+0,3 | 32 | | | 35,22 € | |
|
