B0340Handkurbeln mit Zylindergriff umlegbar |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast, schwarzgrau.Ausführung:Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe wird unmontiert mitgeliefert.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

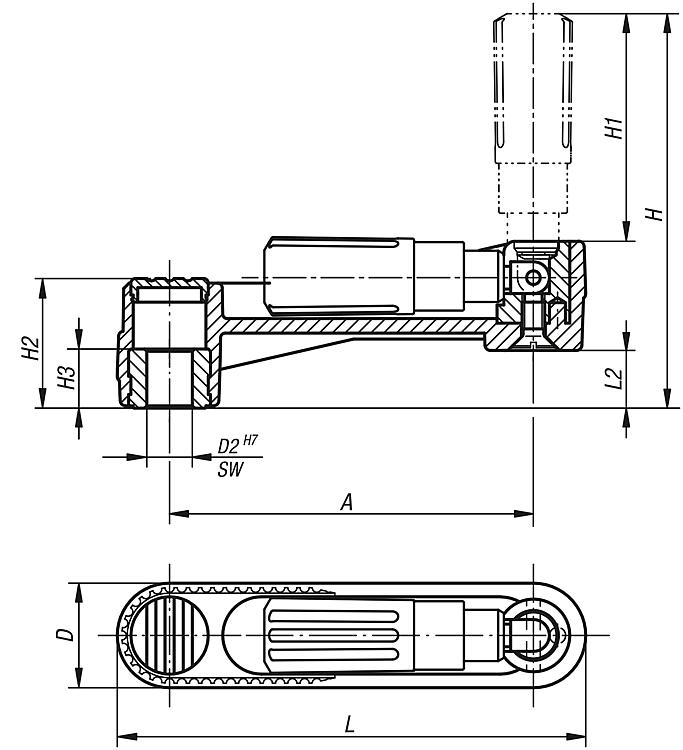

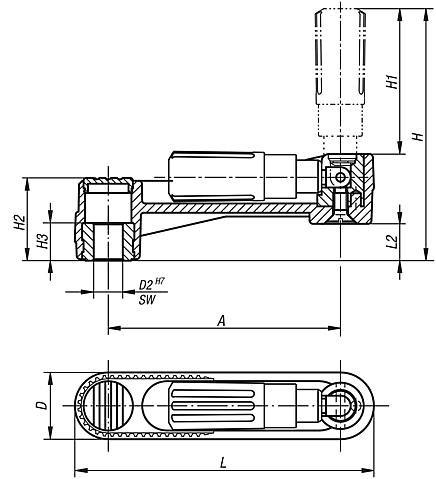

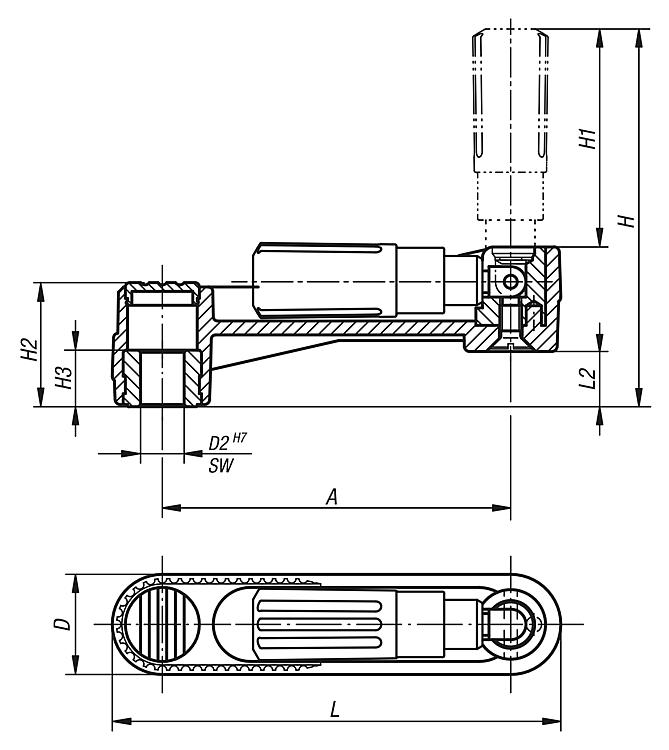

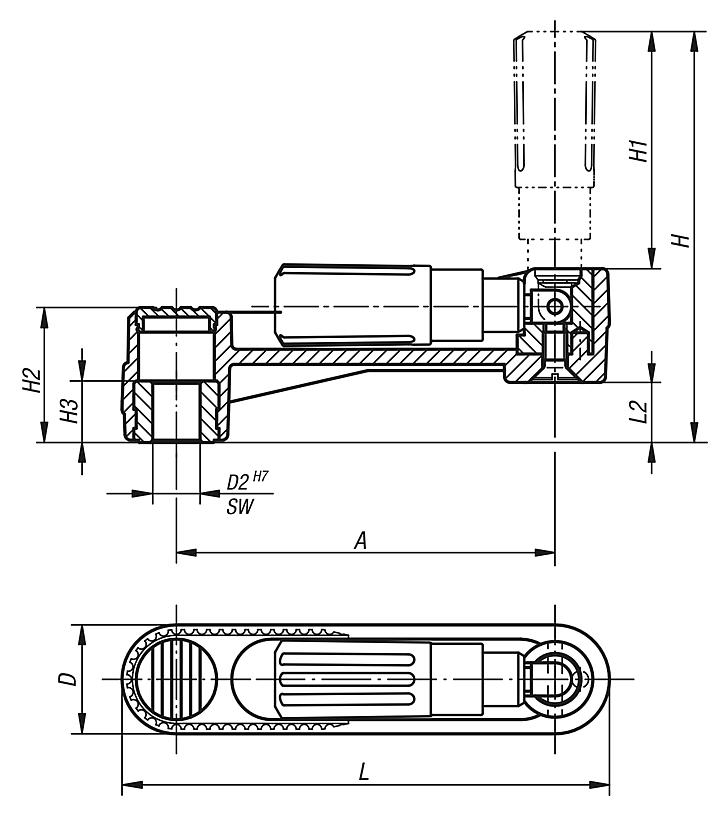

Zeichnungen (Gesamtübersicht) |
Handkurbeln mit Zylindergriff umlegbar, Passbohrung ohne Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.1108 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 |  | | 31,00 € | | | B0340.1110 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | | | 31,00 € | | | B0340.1210 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 10 | - | 105,2 | 49 | 35,5 | 13 | - | 129 | 15,7 | | | 33,37 € | | | B0340.1212 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | | | 33,37 € | | | B0340.1312 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 36,50 € | | | B0340.1314 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | | | 36,50 € | |
|
Handkurbeln mit Zylindergriff umlegbar, Passbohrung mit Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.110802 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 2 | 24 | 8 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 33,65 € | | | B0340.111003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 3 | 24 | 10 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 33,65 € | | | B0340.121003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 3 | 29 | 10 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 36,04 € | | | B0340.121204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 4 | 29 | 12 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 36,04 € | | | B0340.131204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 4 | 36 | 12 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 39,18 € | | | B0340.131405 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 5 | 36 | 14 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 39,18 € | |
|
Handkurbeln mit Zylindergriff umlegbar, Innenvierkant |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0340.2108 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 32,89 € | | | B0340.2110 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,7 | 49 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 32,89 € | | | B0340.2210 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 35,22 € | | | B0340.2212 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 105,2 | 59,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 35,22 € | | | B0340.2312 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 38,40 € | | | B0340.2314 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 140 | 83 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 38,40 € | |
|
