B0341Handkurbeln mit Zylindergriff drehbar |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast, schwarzgrau.Ausführung:Stahlteile brüniert.Hinweis:Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert.
Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf einer Welle befestigt werden.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

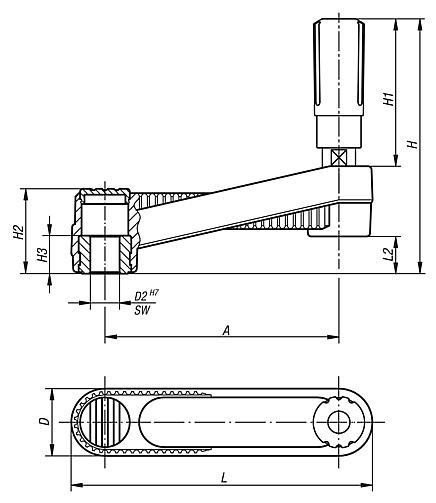

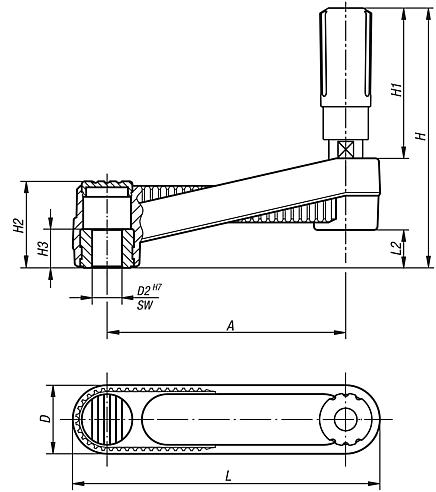

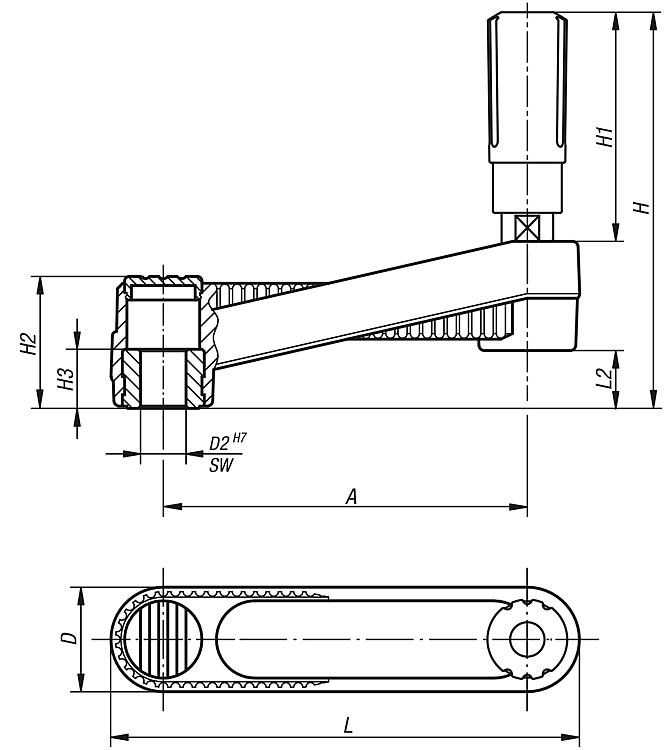

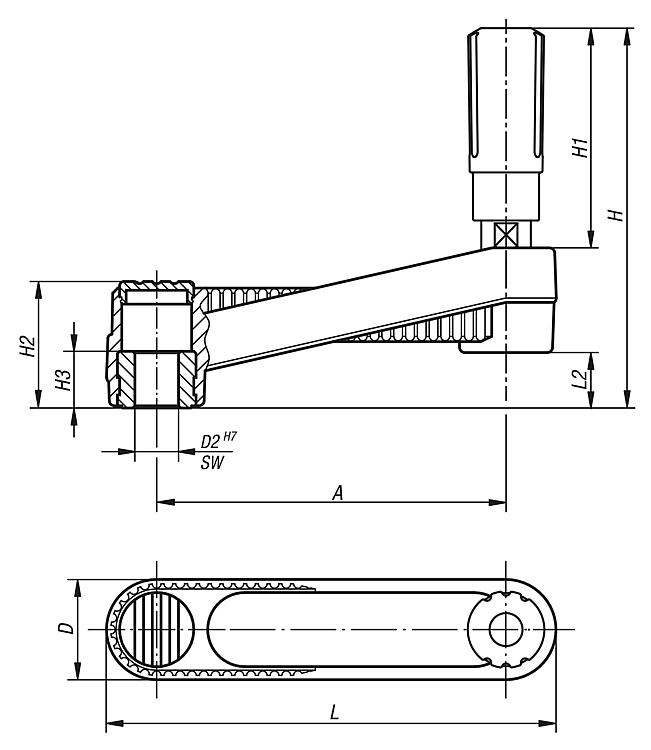

Zeichnungen (Gesamtübersicht) |
Handkurbeln mit Zylindergriff drehbar, Passbohrung ohne Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0341.3108 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 |  | | 11,30 € | | | B0341.3110 | Passbohrung | ohne Querbohrung | Stahl | 80 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | | | 11,30 € | | | B0341.3210 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 12,63 € | | | B0341.3212 | Passbohrung | ohne Querbohrung | Stahl | 100 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | | | 12,63 € | | | B0341.3312 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 17,40 € | | | B0341.3314 | Passbohrung | ohne Querbohrung | Stahl | 125 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | | | 17,40 € | |
|
Handkurbeln mit Zylindergriff drehbar, Passbohrung mit Nut |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0341.310802 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 2 | 24 | 8 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 13,62 € | | | B0341.311003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 80 | 3 | 24 | 10 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 13,62 € | | | B0341.321003 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 3 | 29 | 10 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 14,98 € | | | B0341.321204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 100 | 4 | 29 | 12 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 14,98 € | | | B0341.331204 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 4 | 36 | 12 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 19,72 € | | | B0341.331405 | Passbohrung mit Nut | ohne Querbohrung | Stahl | 125 | 5 | 36 | 14 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 19,72 € | |
|
Handkurbeln mit Zylindergriff drehbar, Innenvierkant |
mehr Info |
Bestellnummer
| Ausführung 1 | Ausführung 2 | Material
Komponente | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0341.4108 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 12,85 € | | | B0341.4110 | Innenvierkant | ohne Querbohrung | Stahl | 80 | 24 | - | 85,8 | 49,1 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 12,85 € | | | B0341.4210 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 14,30 € | | | B0341.4212 | Innenvierkant | ohne Querbohrung | Stahl | 100 | 29 | - | 107,1 | 61,4 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 14,30 € | | | B0341.4312 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 19,01 € | | | B0341.4314 | Innenvierkant | ohne Querbohrung | Stahl | 125 | 36 | - | 139,5 | 82,5 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 19,01 € | |
|
