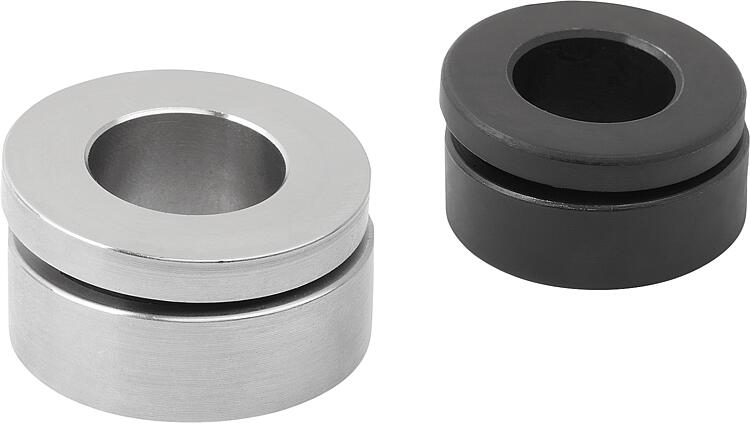

B0560Kugelscheiben und Kegelpfannen kombiniert, Stahl oder... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301. Ausführung:Kugelscheibe Stahl einsatzgehärtet, Härtetiefe mind. 0,2 mm.
Kegelpfanne Stahl vergütet.Hinweis:Kugelscheibe und Kegelpfanne bilden eine fest verbundene und unverlierbare Einheit. Schnelle und einfache Montage.
Die Gesamthöhe ist größer als bei den Einzelteilen nach DIN 6319.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

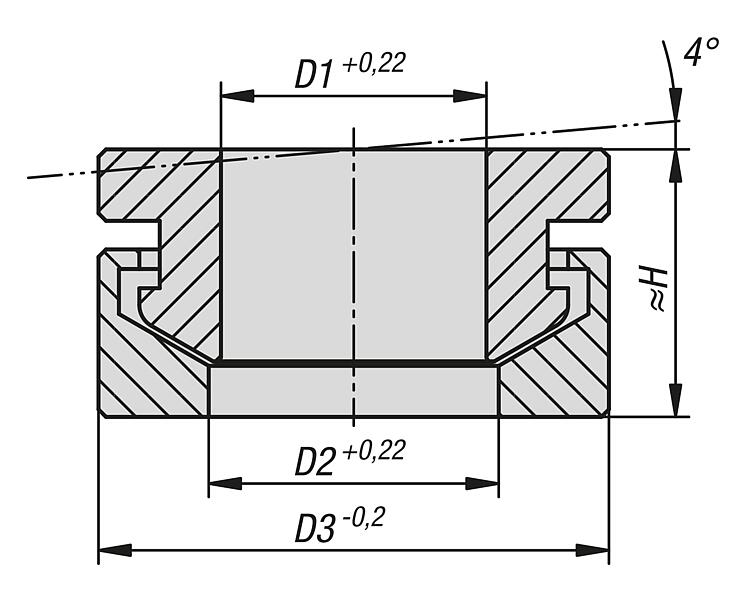

| Bestellnummer | Material
Grundkörper | D1
| D2 | D3 | H | G | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0560.061 | Stahl | 6,4 | 7,4 | 13 | 7 | M6 | 9 |  | | 4,91 € | | | B0560.081 | Stahl | 8,4 | 9,7 | 17 | 8,5 | M8 | 17 | | | 5,54 € | | | B0560.101 | Stahl | 10,5 | 12 | 21 | 10,4 | M10 | 26 | | | 6,34 € | | | B0560.121 | Stahl | 13 | 14,2 | 25 | 13,1 | M12 | 38 | | | 7,17 € | | | B0560.161 | Stahl | 17 | 19,7 | 32 | 17 | M16 | 73 | | | 7,77 € | | | B0560.201 | Stahl | 21 | 24,6 | 40 | 20,3 | M20 | 117 | | | 9,81 € | | | B0560.241 | Stahl | 25 | 29,4 | 48 | 24,8 | M24 | 168 | | | 10,91 € | | | B0560.301 | Stahl | 31 | 36,9 | 60 | 31,5 | M30 | 269 | | | 14,08 € | | | B0560.062 | Edelstahl A2 | 6,4 | 7,4 | 13 | 7 | M6 | 6 | | | 6,23 € | | | B0560.082 | Edelstahl A2 | 8,4 | 9,7 | 17 | 8,5 | M8 | 12 | | | 7,02 € | | | B0560.102 | Edelstahl A2 | 10,5 | 12 | 21 | 10,4 | M10 | 16 | | | 7,99 € | | | B0560.122 | Edelstahl A2 | 13 | 14,2 | 25 | 13,1 | M12 | 24 | | | 10,32 € | | | B0560.162 | Edelstahl A2 | 17 | 19,7 | 32 | 17 | M16 | 45 | | | 9,72 € | | | B0560.202 | Edelstahl A2 | 21 | 24,6 | 40 | 20,3 | M20 | 71 | | | 13,51 € | | | B0560.242 | Edelstahl A2 | 25 | 29,4 | 48 | 24,8 | M24 | 105 | | | 15,31 € | | | B0560.302 | Edelstahl A2 | 31 | 36,9 | 60 | 31,5 | M30 | 191 | | | 21,85 € | |
