B0203Höhenverstell-Elemente niedrige Ausführung mit Kontermutter |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Normalausführung 1.7225.
Edelstahlausführung 1.4305 (entspricht AISI 303).Ausführung:Normalausführung galvanisch verzinkt, blau passiviert.

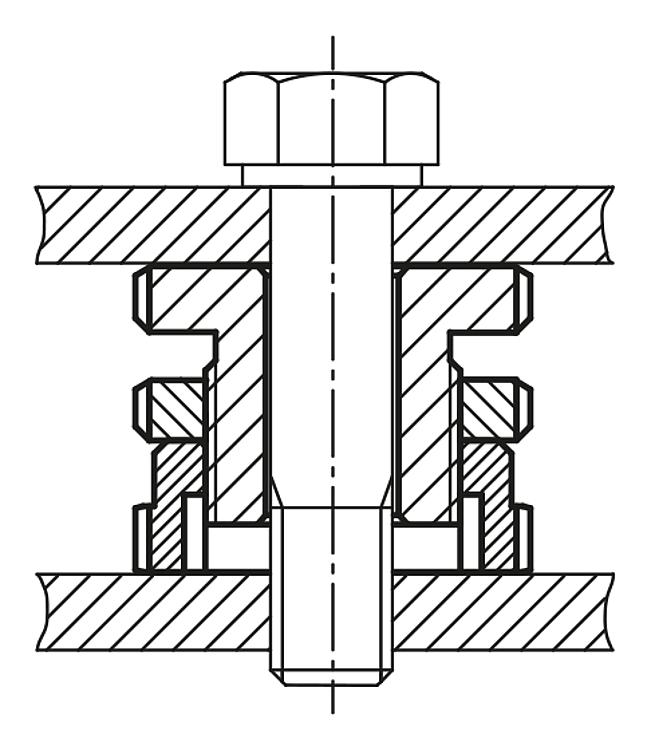

Edelstahlausführung blank.Hinweis:Die Höhenverstell-Elemente niedrige Ausführung mit Kontermutter finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil ist ihre geringe Bauhöhe. Damit lässt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

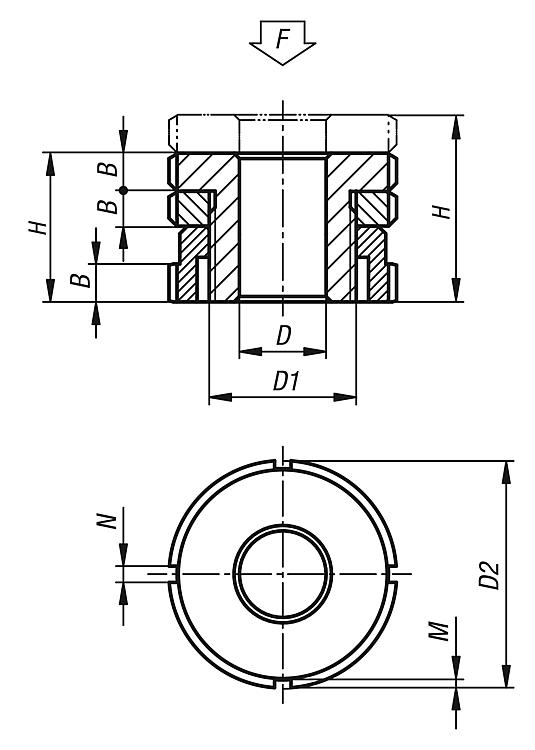

| Bestellnummer | Material
Grundkörper | D
| für
Schraube
| D1 | D2 | H
min.
| H
max.
| ΔH | N | M | F
kN | F1
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0203.0404 | Vergütungsstahl | 4,5 | M4 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 36 |  | | 40,30 € | | | B0203.0405 | Vergütungsstahl | 5,5 | M5 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 33,4 | | | 40,30 € | | | B0203.0406 | Vergütungsstahl | 6,6 | M6 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 40 | 30,7 | | | 40,30 € | | | B0203.0506 | Vergütungsstahl | 6,6 | M6 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 55,7 | | | 44,03 € | | | B0203.0508 | Vergütungsstahl | 9 | M8 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 48 | | | 45,31 € | | | B0203.0510 | Vergütungsstahl | 11 | M10 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 65 | 37,9 | | | 45,31 € | | | B0203.0710 | Vergütungsstahl | 11 | M10 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 92,9 | | | 46,53 € | | | B0203.0712 | Vergütungsstahl | 13,5 | M12 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 80,4 | | | 46,53 € | | | B0203.0716 | Vergütungsstahl | 17,5 | M16 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 120 | 45,5 | | | 46,53 € | | | B0203.0916 | Vergütungsstahl | 17,5 | M16 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 136 | | | 59,46 € | | | B0203.0920 | Vergütungsstahl | 22 | M20 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 90 | | | 59,46 € | | | B0203.0924 | Vergütungsstahl | 26 | M24 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 210 | 37 | | | 59,46 € | | | B0203.1020 | Vergütungsstahl | 22 | M20 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 210 | | | 83,44 € | | | B0203.1024 | Vergütungsstahl | 26 | M24 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 157 | | | 83,44 € | | | B0203.1030 | Vergütungsstahl | 33 | M30 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 330 | 53 | | | 83,44 € | | | B0203.04041 | Edelstahl | 4,5 | M4 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 24,14 | | | 55,63 € | | | B0203.04051 | Edelstahl | 5,5 | M5 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 22,24 | | | 55,63 € | | | B0203.04061 | Edelstahl | 6,6 | M6 | M15x1 | 25 | 20 | 24 | 4 | 4 | 2 | 27,1 | 20,26 | | | 55,63 € | | | B0203.05061 | Edelstahl | 6,6 | M6 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 36,56 | | | 61,87 € | | | B0203.05081 | Edelstahl | 9 | M8 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 30,86 | | | 61,87 € | | | B0203.05101 | Edelstahl | 11 | M10 | M20x1 | 32 | 24 | 29 | 5 | 4 | 2 | 43,4 | 23,41 | | | 61,87 € | | | B0203.07101 | Edelstahl | 11 | M10 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 64,01 | | | 66,66 € | | | B0203.07121 | Edelstahl | 13,5 | M12 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 54,82 | | | 66,66 € | | | B0203.07161 | Edelstahl | 17,5 | M16 | M30x1,5 | 45 | 29 | 36 | 7 | 5 | 2 | 84 | 28,9 | | | 66,66 € | | | B0203.09161 | Edelstahl | 17,5 | M16 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 92,9 | | | 90,65 € | | | B0203.09201 | Edelstahl | 22 | M20 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 59,08 | | | 90,65 € | | | B0203.09241 | Edelstahl | 26 | M24 | M40x1,5 | 58 | 37 | 46 | 9 | 6 | 2,5 | 148 | 20,3 | | | 90,65 € | | | B0203.10201 | Edelstahl | 22 | M20 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 136,08 | | | 129,25 € | | | B0203.10241 | Edelstahl | 26 | M24 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 97,3 | | | 129,25 € | | | B0203.10301 | Edelstahl | 33 | M30 | M50x1,5 | 70 | 44 | 54 | 10 | 6 | 2,5 | 225 | 20,6 | | | 129,25 € | |
