B0197Kugelscheiben, Kegelpfannen DIN 6319, Ausgabe 10/01 |
zurück |
|
|
BeschreibungWerkstoff:Einsatzstahl, Vergütungsstahl oder Edelstahl.Ausführung:Einsatzstahl, einsatzgehärtet, manganphosphatiert.
Vergütungsstahl, vergütet (HV 390 ±40), manganphosphatiert.

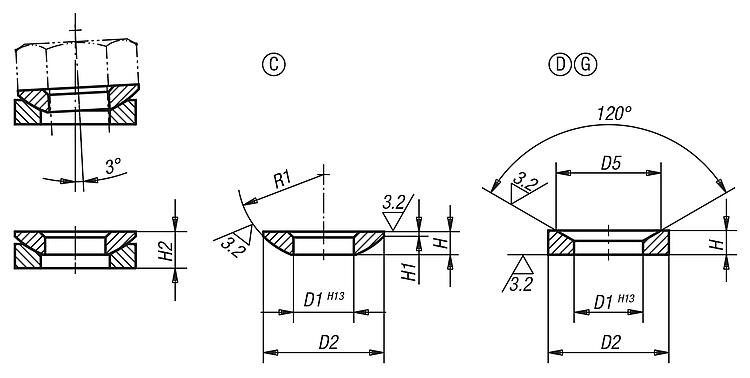

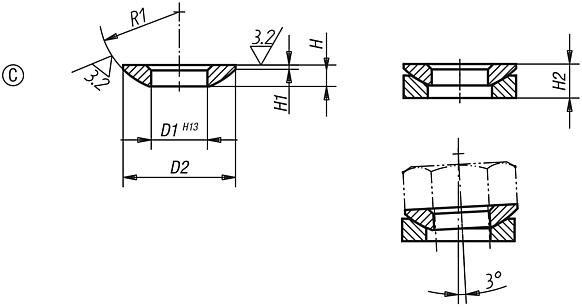

Edelstahl, blank.Hinweis:Für Langlöcher sollten die Kegelpfannen Ausführung G eingesetzt werden.Zeichnungshinweis:Form C: Kugelscheibe

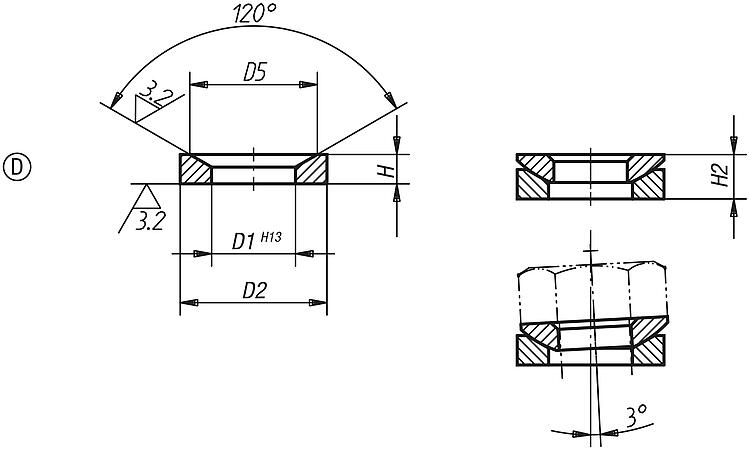

Form D: Kegelpfanne

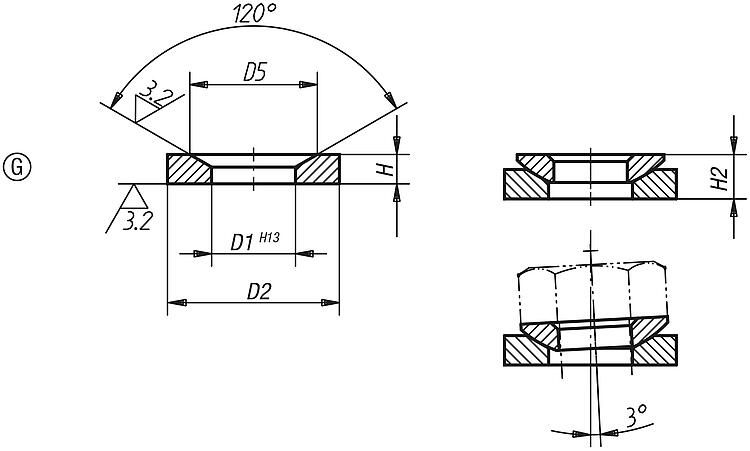

Form G: Kegelpfanne DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

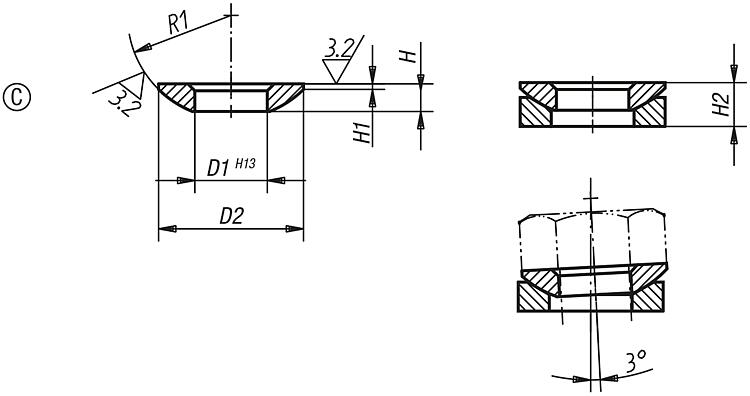

Kugelscheiben, Form C DIN 6319, Ausgabe 10/01 |
mehr Info |
| Bestellnummer | Material
Grundkörper | Oberfläche
Grundkörper | Form | G=Gewinde / für Gewinde | D1 | D2 | H | H1 | R1 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0197.105 | Einsatzstahl | einsatzgehärtet | C | M5 | 5,25 | 10,5 | 2 | 0,4 | 7,5 | 6,5 |  | | 0,43 € | | | B0197.106 | Einsatzstahl | einsatzgehärtet | C | M6 | 6,4 | 12 | 2,3 | 0,7 | 9 | 9 | | | 0,34 € | | | B0197.108 | Einsatzstahl | einsatzgehärtet | C | M8 | 8,4 | 17 | 3,2 | 0,6 | 12 | 17 | | | 0,36 € | | | B0197.110 | Einsatzstahl | einsatzgehärtet | C | M10 | 10,5 | 21 | 4 | 0,8 | 15 | 26 | | | 0,54 € | | | B0197.112 | Einsatzstahl | einsatzgehärtet | C | M12 | 13 | 24 | 4,6 | 1,1 | 17 | 38 | | | 0,58 € | | | B0197.114 | Einsatzstahl | einsatzgehärtet | C | M14 | 15 | 28 | 5 | 1,2 | 22 | 53 | | | 0,89 € | | | B0197.116 | Einsatzstahl | einsatzgehärtet | C | M16 | 17 | 30 | 5,3 | 1,3 | 22 | 73 | | | 0,93 € | | | B0197.120 | Einsatzstahl | einsatzgehärtet | C | M20 | 21 | 36 | 6,3 | 2 | 27 | 117 | | | 1,32 € | | | B0197.124 | Einsatzstahl | einsatzgehärtet | C | M24 | 25 | 44 | 8,2 | 2,4 | 32 | 168 | | | 2,31 € | | | B0197.130 | Einsatzstahl | einsatzgehärtet | C | M30 | 31 | 56 | 11,2 | 3,6 | 41 | 269 | | | 3,88 € | | | B0197.136 | Einsatzstahl | einsatzgehärtet | C | M36 | 37 | 68 | 14 | 4,6 | 50 | 394 | | | 9,21 € | | | B0197.142 | Einsatzstahl | einsatzgehärtet | C | M42 | 43 | 78 | 17 | 6,5 | 58 | 542 | | | 13,08 € | | | B0197.148 | Einsatzstahl | einsatzgehärtet | C | M48 | 50 | 92 | 21 | 8 | 67 | 714 | | | 19,52 € | | | B0197.156 | Einsatzstahl | einsatzgehärtet | C | - | 58 | 103 | 23 | 9,5 | 79 | 960 | | | 33,29 € | | | B0197.164 | Einsatzstahl | einsatzgehärtet | C | - | 66 | 120 | 27 | 12 | 93 | 1269 | | | 45,14 € | | | B0197.0106 | Edelstahl | blank | C | M6 | 6,4 | 12 | 2,3 | 0,7 | 9 | 6 | | | 1,00 € | | | B0197.0108 | Edelstahl | blank | C | M8 | 8,4 | 17 | 3,2 | 0,6 | 12 | 12 | | | 1,42 € | | | B0197.0110 | Edelstahl | blank | C | M10 | 10,5 | 21 | 4 | 0,8 | 15 | 16 | | | 1,93 € | | | B0197.0112 | Edelstahl | blank | C | M12 | 13 | 24 | 4,6 | 1,1 | 17 | 24 | | | 2,28 € | | | B0197.0116 | Edelstahl | blank | C | M16 | 17 | 30 | 5,3 | 1,3 | 22 | 45 | | | 3,51 € | | | B0197.0120 | Edelstahl | blank | C | M20 | 21 | 36 | 6,3 | 2 | 27 | 71 | | | 4,84 € | | | B0197.0124 | Edelstahl | blank | C | M24 | 25 | 44 | 8,2 | 2,4 | 32 | 105 | | | 7,71 € | | | B0197.0130 | Edelstahl | blank | C | M30 | 31 | 56 | 11,2 | 3,6 | 41 | 191 | | | 12,54 € | | | B0197.0136 | Edelstahl | blank | C | M36 | 37 | 68 | 14 | 4,6 | 50 | - | | | 19,06 € | | | B0197.0142 | Edelstahl | blank | C | M42 | 43 | 78 | 17 | 6,5 | 58 | - | | | 36,74 € | | | B0197.0148 | Edelstahl | blank | C | M48 | 50 | 92 | 21 | 8 | 67 | - | | | 53,46 € | |
|
Kegelpfannen Form D DIN 6319, Ausgabe 10/01 |
mehr Info |
| Bestellnummer | Material
Grundkörper | Oberfläche
Grundkörper | Form | G=Gewinde / für Gewinde | D1 | D2 | D5 | H | H2 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0197.205 | Einsatzstahl | einsatzgehärtet | D | M5 | 6 | 10,5 | 9,25 | 2,1 | 3,1 | 6,5 | | | 0,42 € | | | B0197.206 | Einsatzstahl | einsatzgehärtet | D | M6 | 7,1 | 12 | 11 | 2,8 | 4,2 | 9 | | | 0,35 € | | | B0197.208 | Einsatzstahl | einsatzgehärtet | D | M8 | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 17 | | | 0,39 € | | | B0197.210 | Einsatzstahl | einsatzgehärtet | D | M10 | 12 | 21 | 18,5 | 4,2 | 6,5 | 26 | | | 0,56 € | | | B0197.212 | Einsatzstahl | einsatzgehärtet | D | M12 | 14,2 | 24 | 20 | 5 | 8 | 38 | | | 0,60 € | | | B0197.214 | Einsatzstahl | einsatzgehärtet | D | M14 | 16,5 | 28 | 24,8 | 5,6 | 8,5 | 53 | | | 1,41 € | | | B0197.216 | Einsatzstahl | einsatzgehärtet | D | M16 | 19 | 30 | 26 | 6,2 | 9,5 | 73 | | | 1,00 € | | | B0197.220 | Einsatzstahl | einsatzgehärtet | D | M20 | 23,2 | 36 | 31 | 7,5 | 11,7 | 117 | | | 1,52 € | | | B0197.224 | Einsatzstahl | einsatzgehärtet | D | M24 | 28 | 44 | 37 | 9,5 | 15,2 | 168 | | | 2,54 € | | | B0197.230 | Einsatzstahl | einsatzgehärtet | D | M30 | 35 | 56 | 49 | 12 | 19,2 | 269 | | | 4,19 € | | | B0197.236 | Einsatzstahl | einsatzgehärtet | D | M36 | 42 | 68 | 60 | 15 | 23,5 | 394 | | | 9,58 € | | | B0197.242 | Einsatzstahl | einsatzgehärtet | D | M42 | 49 | 78 | 70 | 18 | 29 | 542 | | | 13,33 € | | | B0197.248 | Einsatzstahl | einsatzgehärtet | D | M48 | 56 | 92 | 82 | 22 | 35,5 | 714 | | | 19,99 € | | | B0197.256 | Einsatzstahl | einsatzgehärtet | D | - | 65 | 103 | 92 | 25 | 39,7 | 960 | | | 33,75 € | | | B0197.264 | Einsatzstahl | einsatzgehärtet | D | - | 75 | 120 | 110 | 30 | 46,5 | 1269 | | | 45,76 € | | | B0197.0206 | Edelstahl | blank | D | M6 | 7,1 | 12 | 11 | 2,8 | 4,2 | 6 | | | 1,03 € | | | B0197.0208 | Edelstahl | blank | D | M8 | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 12 | | | 1,49 € | | | B0197.0210 | Edelstahl | blank | D | M10 | 12 | 21 | 18,5 | 4,2 | 6,5 | 16 | | | 1,98 € | | | B0197.0212 | Edelstahl | blank | D | M12 | 14,2 | 24 | 20 | 5 | 8 | 24 | | | 2,35 € | | | B0197.0216 | Edelstahl | blank | D | M16 | 19 | 30 | 26 | 6,2 | 9,5 | 45 | | | 3,63 € | | | B0197.0220 | Edelstahl | blank | D | M20 | 23,2 | 36 | 31 | 7,5 | 11,7 | 71 | | | 5,04 € | | | B0197.0224 | Edelstahl | blank | D | M24 | 28 | 44 | 37 | 9,5 | 15,2 | 105 | | | 8,00 € | | | B0197.0230 | Edelstahl | blank | D | M30 | 35 | 56 | 49 | 12 | 19,2 | 191 | | | 13,15 € | | | B0197.0236 | Edelstahl | blank | D | M36 | 42 | 68 | 60 | 15 | 23,5 | - | | | 19,68 € | | | B0197.0242 | Edelstahl | blank | D | M42 | 49 | 78 | 70 | 18 | 29 | - | | | 37,50 € | | | B0197.0248 | Edelstahl | blank | D | M48 | 56 | 92 | 82 | 22 | 35,5 | - | | | 53,90 € | |
|
Kegelpfannen Form G, DIN 6319, Ausgabe 10/01 |
mehr Info |
| Bestellnummer | Material
Grundkörper | Oberfläche
Grundkörper | Form | G=Gewinde / für Gewinde | D1 | D2 | D5 | H | H2 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0197.305 | Vergütungsstahl | vergütet | G | M5 | 6 | 15 | 9,25 | 2,5 | 3,5 | 6,5 | | | 0,43 € | | | B0197.306 | Vergütungsstahl | vergütet | G | M6 | 7,1 | 17 | 11 | 4 | 5,4 | 9 | | | 0,69 € | | | B0197.308 | Vergütungsstahl | vergütet | G | M8 | 9,6 | 24 | 14,5 | 5 | 7,1 | 17 | | | 1,04 € | | | B0197.310 | Vergütungsstahl | vergütet | G | M10 | 12 | 30 | 18,5 | 5 | 7,3 | 26 | | | 1,32 € | | | B0197.312 | Vergütungsstahl | vergütet | G | M12 | 14,2 | 36 | 20 | 6 | 9 | 38 | | | 1,82 € | | | B0197.314 | Vergütungsstahl | vergütet | G | M14 | 16,5 | 40 | 24,8 | 6 | 9,5 | 53 | | | 2,40 € | | | B0197.316 | Vergütungsstahl | vergütet | G | M16 | 19 | 44 | 26 | 7 | 10,4 | 73 | | | 2,71 € | | | B0197.320 | Vergütungsstahl | vergütet | G | M20 | 23,2 | 50 | 31 | 8 | 12,2 | 117 | | | 3,79 € | | | B0197.324 | Vergütungsstahl | vergütet | G | M24 | 28 | 60 | 37 | 10 | 15,7 | 168 | | | 6,12 € | | | B0197.330 | Vergütungsstahl | vergütet | G | M30 | 35 | 68 | 49 | 12 | 19,7 | 269 | | | 11,36 € | | | B0197.336 | Vergütungsstahl | vergütet | G | M36 | 42 | 80 | 60 | 12 | 20,3 | 394 | | | 14,27 € | | | B0197.0306 | Edelstahl | blank | G | M6 | 7,1 | 17 | 11 | 4 | 5,4 | 6 | | | 1,60 € | | | B0197.0308 | Edelstahl | blank | G | M8 | 9,6 | 24 | 14,5 | 5 | 7,1 | 12 | | | 2,32 € | | | B0197.0310 | Edelstahl | blank | G | M10 | 12 | 30 | 18,5 | 5 | 7,3 | 16 | | | 3,78 € | | | B0197.0312 | Edelstahl | blank | G | M12 | 14,2 | 36 | 20 | 6 | 9 | 24 | | | 5,12 € | | | B0197.0316 | Edelstahl | blank | G | M16 | 19 | 44 | 26 | 7 | 10,4 | 45 | | | 8,42 € | | | B0197.0320 | Edelstahl | blank | G | M20 | 23,2 | 50 | 31 | 8 | 12,2 | 71 | | | 12,56 € | | | B0197.0324 | Edelstahl | blank | G | M24 | 28 | 60 | 37 | 10 | 15,7 | 105 | | | 16,78 € | | | B0197.0330 | Edelstahl | blank | G | M30 | 35 | 68 | 49 | 12 | 19,7 | 191 | | | 21,45 € | |
|
