Kugel-Ausgleichsscheiben
B0198

Kugel-Ausgleichsscheiben

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:

Stahl 1.7225. Edelstahl 1.4305.

Ausführung:Stahl blau passiviert.
Edelstahl blank.

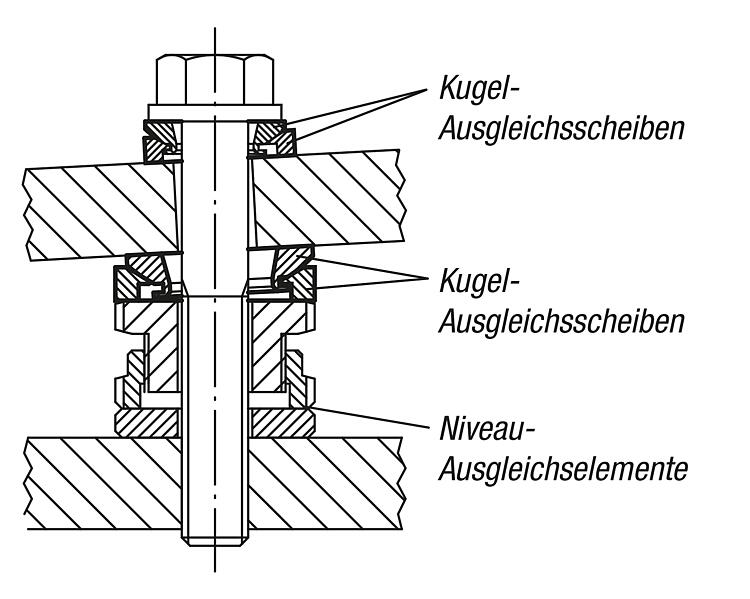

Hinweis:Die Kugel-Ausgleichsscheibe ermöglicht eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4°. Bei Schräglagen von D3 > 1° ist zur gleichmäßigen Auflage der Schrauben eine weitere Kugel-Ausgleichsscheibe als Unterlage zu empfehlen. Ober- und Unterteil können nicht auseinanderfallen, sie sind gesichert.Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0198 Kugel-Ausgleichsscheiben 243 kB

Zeichnungen

Kugel-Ausgleichsscheiben

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
HH1DD1D2D3αCADZub.PreisBestellen
B0198.151Stahl85,5238,52515 16,17 €
B0198.152Edelstahl85,5238,52515 20,86 €
B0198.201Stahl106,230133220 18,00 €
B0198.202Edelstahl106,230133220 22,52 €
B0198.301Stahl12,5940204530 21,60 €
B0198.302Edelstahl12,5940204530 28,85 €
B0198.401Stahl161352295838 33,69 €
B0198.402Edelstahl161352295838 42,00 €
B0198.501Stahl201465367048 50,14 €
B0198.502Edelstahl201465367048 62,99 €
B0198.601Stahl201475448061 62,38 €
B0198.602Edelstahl201475448061 85,57 €
