B0453Gelenklager Maßreihe K / E DIN ISO 12240-1 |
zurück |
|

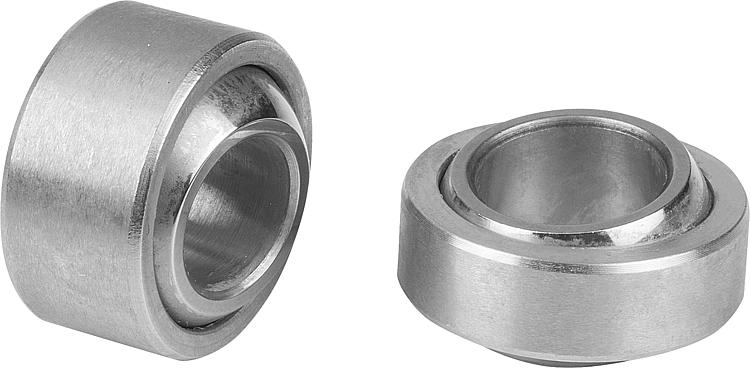

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Lagerschale Edelstahl 1.4571 (entspricht AISI 316 Ti).
Gelenkkugel Edelstahl 1.4034 (entspricht AISI 420).
Gewebe PTFE - Edelstahleinlage. Ausführung:geschliffen, poliert. Hinweis:Für den Einsatz unter hohem Druck, bei dynamischer Belastung. Die Anschlussmaße entsprechen DIN ISO 12240-1 E/ K. Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer

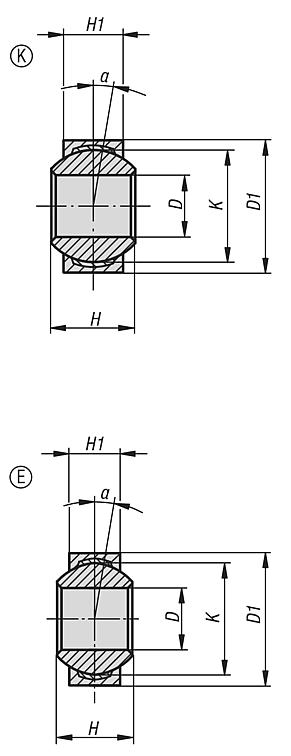

| Ausführung 1 | D | D1 | H | H1 | K | α | Tragzahlen
dynamisch
N | Tragzahlen
statisch
N | Grenzdrehzahl
1/min. | CAD | Zub. | Preis | Bestellen |
|---|
| B0453.10513 | Maßreihe K | 5 H7 | 13 h7 | 8 | 6 | 11,11 | 13° | 7500 | 12500 | 600 |  | | 14,95 € | | | B0453.10615 | Maßreihe K | 6 H7 | 15 h7 | 9 | 6,75 | 12,7 | 13° | 9300 | 15500 | 530 | | | 14,95 € | | | B0453.10818 | Maßreihe K | 8 H7 | 18 h7 | 12 | 9 | 15,87 | 14° | 16700 | 27800 | 420 | | | 16,88 € | | | B0453.11021 | Maßreihe K | 10 H7 | 21 h7 | 14 | 10,5 | 19,05 | 13° | 23400 | 39000 | 350 | | | 20,84 € | | | B0453.11224 | Maßreihe K | 12 H7 | 24,5 h7 | 16 | 12 | 22,22 | 13° | 32000 | 34500 | 300 | | | 22,77 € | | | B0453.11631 | Maßreihe K | 16 H7 | 31,5 h7 | 21 | 15 | 28,57 | 15° | 52500 | 88000 | 230 | | | 32,74 € | |
Bestellnummer
| Ausführung 1 | D | D1 | H | H1 | K | α | Tragzahlen
dynamisch
N | Tragzahlen
statisch
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0453.20614 | Maßreihe E | 6 -0,008 | 14 -0,008 | 6 | 4 | 10 | 13° | 4000 | 9000 | | | 15,72 € | | | B0453.20816 | Maßreihe E | 8 -0,008 | 16 -0,008 | 8 | 5 | 13 | 15° | 7000 | 15600 | | | 15,40 € | | | B0453.21019 | Maßreihe E | 10-0,008 | 19 -0,009 | 9 | 6 | 16 | 12° | 10000 | 23400 | | | 19,59 € | | | B0453.21222 | Maßreihe E | 12 -0,008 | 22 -0,009 | 10 | 7 | 18 | 11° | 14000 | 32000 | | | 24,80 € | | | B0453.21630 | Maßreihe E | 16 -0,008 | 30 -0,009 | 14 | 10 | 25 | 10° | 39000 | 65000 | | | 35,45 € | |
