B0443Winkelgelenke Edelstahl ähnlich DIN 71802 Form CS mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

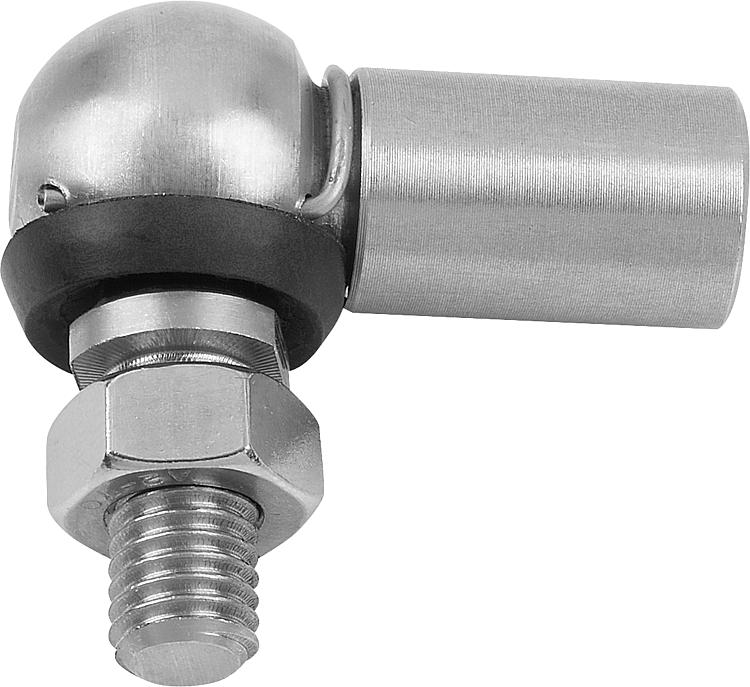

BeschreibungProduktbeschreibung:Winkelgelenke sind Eckverbindungen zur Kraftübertragung und dienen als Verbindungselement für bewegliche Teile.
Die Winkelgelenke mit Dichtkappe kommen speziell bei problematischen Umgebungsbedingungen (Staub, Schmiermittel etc.) zum Einsatz. Der Zwischenraum ist hier zwischen Kugelpfanne und Kugelzapfen ist durch eine Dichtkappe abgedeckt und verschlossen.
Werkstoff:Edelstahl 1.4305 (entspricht AISI 303).
Dichtung Neopren.Ausführung:blank.Hinweis:Linksgewinde bezieht sich auf das Maß D2.Temperaturbereich:-30 °C bis +110 °C.
Kurzzeitige Gebrauchstemperatur max. 140 °C.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

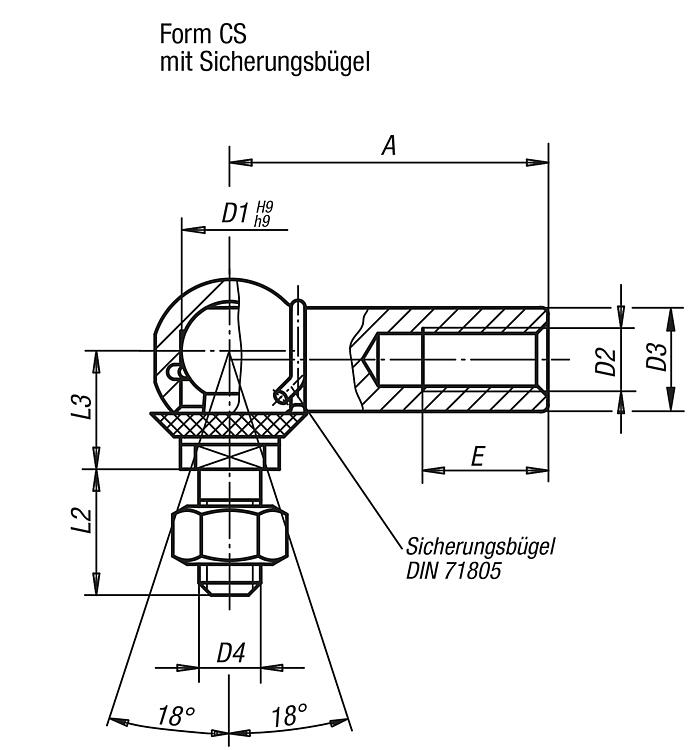

| Bestellnummer | Form
| Ausführung 2 | Material
Grundkörper | D1 | D2 | D3 | D4 | A | L2 | L3 | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0443.108051 | CS | Linksgewinde | Edelstahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 |  | | 12,94 € | | | B0443.108052 | CS | Rechtsgewinde | Edelstahl | 8 | M5 | 8 | M5 | 22 | 10,2 | 9 | 10,2 | 7 | | | 11,32 € | | | B0443.110061 | CS | Linksgewinde | Edelstahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 13,74 € | | | B0443.110062 | CS | Rechtsgewinde | Edelstahl | 10 | M6 | 10 | M6 | 25 | 12,5 | 11 | 11,5 | 8 | | | 12,89 € | | | B0443.113081 | CS | Linksgewinde | Edelstahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 15,87 € | | | B0443.113082 | CS | Rechtsgewinde | Edelstahl | 13 | M8 | 13 | M8 | 30 | 16,5 | 13 | 14 | 11 | | | 14,22 € | | | B0443.116101 | CS | Linksgewinde | Edelstahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 29,97 € | | | B0443.116102 | CS | Rechtsgewinde | Edelstahl | 16 | M10 | 16 | M10 | 35 | 20 | 16 | 15,5 | 13 | | | 27,73 € | | | B0443.116121 | CS | Linksgewinde | Edelstahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 35,15 € | | | B0443.116122 | CS | Rechtsgewinde | Edelstahl | 16 | M12 | 16 | M12 | 35 | 20 | 16 | 15,5 | 13 | | | 29,29 € | |
