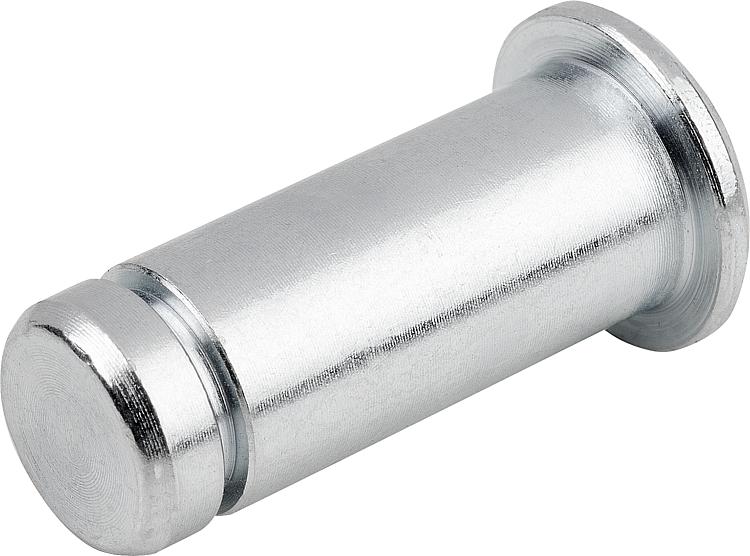

B0437Bolzen mit Einstich für Wellensicherung passend für Gabelköpfe |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301 (enspricht AISI 304). Ausführung:Stahl galvanisch verzinkt.
Edelstahl blank.Hinweis:Bolzen mit Einstich, passend zu Gabelköpfen DIN 71752. Die Sicherung erfolgt durch eine Sicherungsscheibe für Wellen nach DIN 6799 (alternativ KL-Sicherung oder SL-Sicherung).
Die Wellensicherung dient als Sicherungselement für den Bolzen. In Kombination mit dem passenden Gabelkopf entsteht ein voll funktionsfähiges Gabelgelenk.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

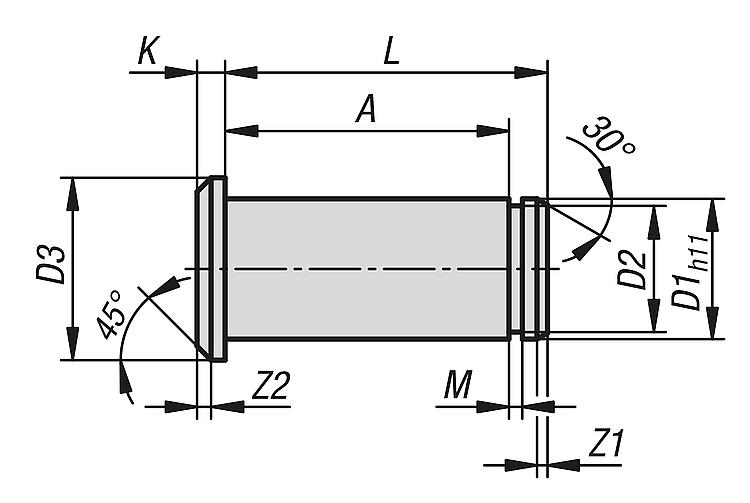

| Bestellnummer | Material
Grundkörper | D1
| D2 | D3 | A | K | L | M | Z1 | Z2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0437.004085 | Stahl | 4 | 3,2 | 6 | 8,5 | 1 | 10,5 | 0,64 | 0,5 | 0,5 |  | | 0,50 € | | | B0437.005105 | Stahl | 5 | 4 | 8 | 10,5 | 1,5 | 13 | 0,74 | 0,5 | 0,5 | | | 0,58 € | | | B0437.006125 | Stahl | 6 | 5 | 9 | 12,5 | 1,5 | 15,5 | 0,74 | 1 | 0,5 | | | 0,55 € | | | B0437.008165 | Stahl | 8 | 6 | 12 | 16,5 | 2 | 20 | 0,94 | 0,5 | 1 | | | 0,85 € | | | B0437.010205 | Stahl | 10 | 8 | 14 | 20,5 | 2 | 25 | 1,05 | 1 | 1 | | | 0,99 € | | | B0437.012245 | Stahl | 12 | 9 | 17 | 24,5 | 3 | 30 | 1,15 | 1 | 1,5 | | | 1,08 € | | | B0437.014275 | Stahl | 14 | 10 | 19 | 27,5 | 3 | 33 | 1,25 | 1,25 | 1,5 | | | 2,03 € | | | B0437.016325 | Stahl | 16 | 12 | 21 | 32,5 | 3 | 38,5 | 1,35 | 1,5 | 1,5 | | | 1,18 € | | | B0437.020405 | Stahl | 20 | 17,5 | 26 | 40,5 | 4 | 46 | 1,9 | 1,5 | 2 | | | 4,31 € | | | B0437.025505 | Stahl | 25 | 18 | 32 | 50,5 | 5 | 57 | 1,9 | 1,5 | 2 | | | 7,35 € | | | B0437.104085 | Edelstahl | 4 | 3,2 | 6 | 8,5 | 1 | 10,5 | 0,64 | 0,5 | 0,5 | | | 1,04 € | | | B0437.105105 | Edelstahl | 5 | 4 | 8 | 10,5 | 1,5 | 13 | 0,74 | 0,5 | 0,5 | | | 0,87 € | | | B0437.106125 | Edelstahl | 6 | 5 | 9 | 12,5 | 1,5 | 15,5 | 0,74 | 1 | 0,5 | | | 1,19 € | | | B0437.108165 | Edelstahl | 8 | 6 | 12 | 16,5 | 2 | 20 | 0,94 | 0,5 | 1 | | | 1,37 € | | | B0437.110205 | Edelstahl | 10 | 8 | 14 | 20,5 | 2 | 25 | 1,05 | 1 | 1 | | | 1,62 € | | | B0437.112245 | Edelstahl | 12 | 9 | 17 | 24,5 | 3 | 30 | 1,15 | 1 | 1,5 | | | 5,68 € | | | B0437.114275 | Edelstahl | 14 | 10 | 19 | 27,5 | 3 | 33 | 1,25 | 1,25 | 1,5 | | | 6,63 € | | | B0437.116325 | Edelstahl | 16 | 12 | 21 | 32,5 | 3 | 38,5 | 1,35 | 1,5 | 1,5 | | | 7,83 € | | | B0437.120405 | Edelstahl | 20 | 17,5 | 26 | 40,5 | 4 | 46 | 1,9 | 1,5 | 2 | | | 17,05 € | |
