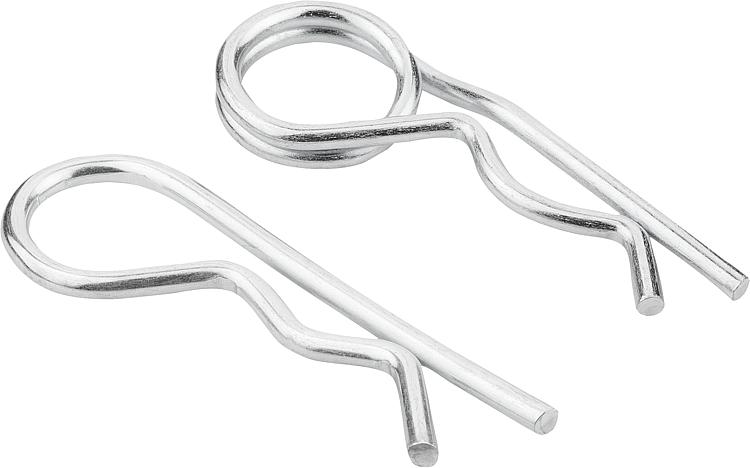

B0441Federstecker ähnlich DIN 11024 |
zurück |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl A2.Ausführung:Stahl verzinkt.
Edelstahl blank.Hinweis:Federstecker dienen der Sicherung von Bolzen und Achsen. Sie sind einfach montierbar und wiederverwendbar. Die Enden sind gratfrei geschnitten.
Federstecker mit doppelter Windung besitzen eine flachere Federkennlinie und sind dadurch leichter zu montieren. Durch die doppelte Windung kann ein Halteseil besser gegen Verlust angebracht werden.Zeichnungshinweis:Form E: mit einfacher Windung
Form D: mit doppelter Windung (Richtung der Windung kann von der Zeichnung abweichen). DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

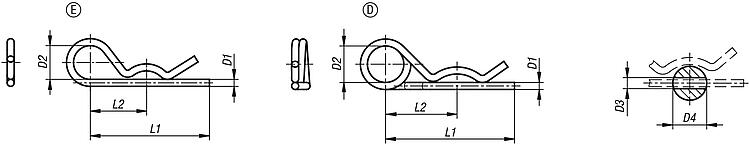

Zeichnungen (Gesamtübersicht) |

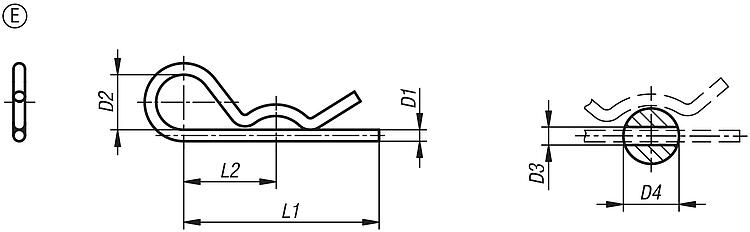

Federstecker ähnlich DIN 11024, Form E, mit einfacher Windung |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D1 | D2
| D3 | D4=für
Bolzen Ø | L1 | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0441.11200 | E | Stahl | 2 | 10 | 2,5 | 9-14 | 50 | 25 |  | | 0,33 € | | | B0441.11300 | E | Stahl | 3 | 18 | 3,5 | 10-16 | 60 | 28 | | | 0,34 € | | | B0441.11400 | E | Stahl | 4 | 20 | 4,5 | 16-20 | 60 | 30 | | | 0,35 € | | | B0441.11500 | E | Stahl | 5 | 24 | 6 | 20-28 | 85 | 40 | | | 0,72 € | | | B0441.11600 | E | Stahl | 6 | 30 | 7 | 28-40 | 105 | 50 | | | 0,88 € | | | B0441.11700 | E | Stahl | 7 | 30 | 8 | 28-45 | 105 | 50 | | | 1,57 € | | | B0441.21200 | E | Edelstahl A2 | 2 | 10 | 2,5 | 7-8 | 40 | 25 | | | 0,40 € | | | B0441.21250 | E | Edelstahl A2 | 2,5 | 11 | 3 | 10-16 | 46 | 24 | | | 0,54 € | | | B0441.21300 | E | Edelstahl A2 | 3 | 16 | 3,5 | 16-18 | 60 | 34 | | | 0,64 € | | | B0441.21400 | E | Edelstahl A2 | 4 | 19 | 4,5 | 18-20 | 64 | 36 | | | 1,43 € | | | B0441.21500 | E | Edelstahl A2 | 5 | 26 | 6 | 20-28 | 82 | 45 | | | 2,45 € | | | B0441.21600 | E | Edelstahl A2 | 6 | 30 | 7 | 28-40 | 110 | 60 | | | 3,87 € | |
|

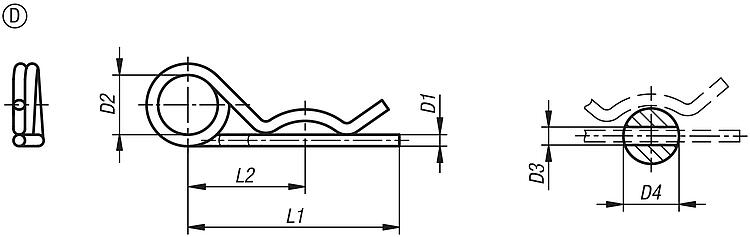

Federstecker ähnlich DIN 11024, Form D, mit doppelter Windung |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D1 | D2
| D3 | D4=für
Bolzen Ø | L1 | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0441.12225 | D | Stahl | 2,25 | 20 | 2,5 | 9-11,2 | 42 | 24 | | | 0,49 € | | | B0441.12280 | D | Stahl | 2,8 | 20 | 3,2 | 11,2-14 | 48 | 26 | | | 0,57 € | | | B0441.12360 | D | Stahl | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | 0,61 € | | | B0441.12450 | D | Stahl | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | 0,67 € | | | B0441.12560 | D | Stahl | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | 1,52 € | | | B0441.12630 | D | Stahl | 6,3 | 30 | 7 | 34-45 | 125 | 56 | | | 1,70 € | | | B0441.12700 | D | Stahl | 7 | 30 | 8 | 45-56 | 150 | 63 | | | 3,52 € | | | B0441.22225 | D | Edelstahl A2 | 2,25 | 20 | 2,5 | 7-9 | 42 | 24 | | | 0,53 € | | | B0441.22280 | D | Edelstahl A2 | 2,8 | 20 | 3,2 | 11-14 | 48 | 26 | | | 0,80 € | | | B0441.22360 | D | Edelstahl A2 | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | 2,09 € | | | B0441.22450 | D | Edelstahl A2 | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | 3,10 € | | | B0441.22560 | D | Edelstahl A2 | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | 4,31 € | |
|
