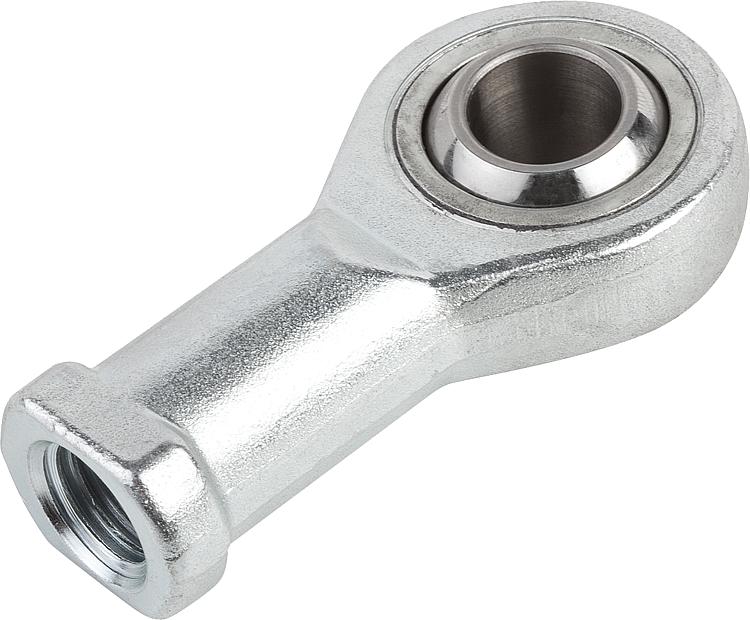

B0448Gelenkköpfe mit Gleitlagerung Innengewinde, DIN ISO 12240-4 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.Ausführung:verzinkt.Hinweis:Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Ausführung

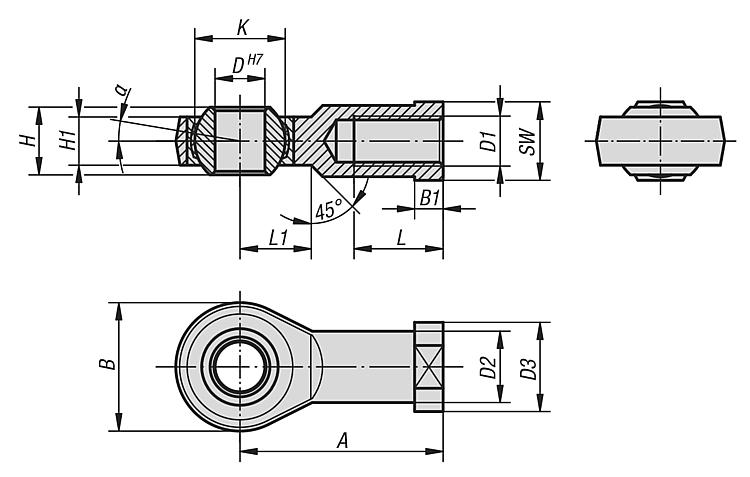

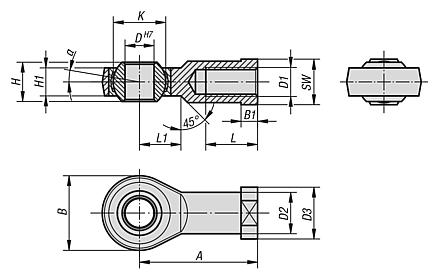

| D | D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | Tragzahlen
dynamisch
kN | Tragzahlen
statisch
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0448.05 | Rechtsgewinde | 5 | M5 | 9 | 11 | 27 | 18 | 4 | 8 | 6 | 11,11 | 10 | 10 | 9 | 13° | 7,5 | 8 |  | | 8,72 € | | | B0448.06 | Rechtsgewinde | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 12,7 | 12 | 10 | 11 | 13° | 9,3 | 8,9 | | | 8,72 € | | | B0448.08 | Rechtsgewinde | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 15,87 | 16 | 12 | 13 | 13° | 16,7 | 14,1 | | | 9,95 € | | | B0448.10 | Rechtsgewinde | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 11,63 € | | | B0448.10125 | Rechtsgewinde | 10 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 11,63 € | | | B0448.12 | Rechtsgewinde | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 15,17 € | | | B0448.12125 | Rechtsgewinde | 12 | M12x1,25 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 15,17 € | | | B0448.16 | Rechtsgewinde | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 24,21 € | | | B0448.1615 | Rechtsgewinde | 16 | M16x1,5 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 24,21 € | | | B0448.20 | Rechtsgewinde | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 34,92 | 33 | 26 | 32 | 15° | 78,1 | 43,8 | | | 33,73 € | | | B0448.22 | Rechtsgewinde | 22 | M22x1,5 | 30 | 37 | 84 | 54 | 12 | 28 | 20 | 38,1 | 37 | 26 | 32 | 15° | 97,2 | 52,6 | | | 38,75 € | | | B0448.051 | Linksgewinde | 5 | M5 | 9 | 11 | 27 | 18 | 4 | 8 | 6 | 11,11 | 10 | 10 | 9 | 13° | 7,5 | 8 | | | 8,72 € | | | B0448.061 | Linksgewinde | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 12,7 | 12 | 10 | 11 | 13° | 9,3 | 8,9 | | | 8,72 € | | | B0448.081 | Linksgewinde | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 15,87 | 16 | 12 | 13 | 13° | 16,7 | 14,1 | | | 9,95 € | | | B0448.101 | Linksgewinde | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 11,63 € | | | B0448.101251 | Linksgewinde | 10 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 11,63 € | | | B0448.121 | Linksgewinde | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 15,17 € | | | B0448.121251 | Linksgewinde | 12 | M12x1,25 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 15,17 € | | | B0448.161 | Linksgewinde | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 24,21 € | | | B0448.16151 | Linksgewinde | 16 | M16x1,5 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 24,21 € | | | B0448.201 | Linksgewinde | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 34,92 | 33 | 26 | 32 | 15° | 78,1 | 43,8 | | | 33,73 € | | | B0448.221 | Linksgewinde | 22 | M22x1,5 | 30 | 37 | 84 | 54 | 12 | 28 | 20 | 38,1 | 37 | 26 | 32 | 15° | 97,2 | 52,6 | | | 38,75 € | |
