B0445Gelenkköpfe mit Kugellagerung Außengewinde, DIN ISO 12240-4 |
zurück |
|

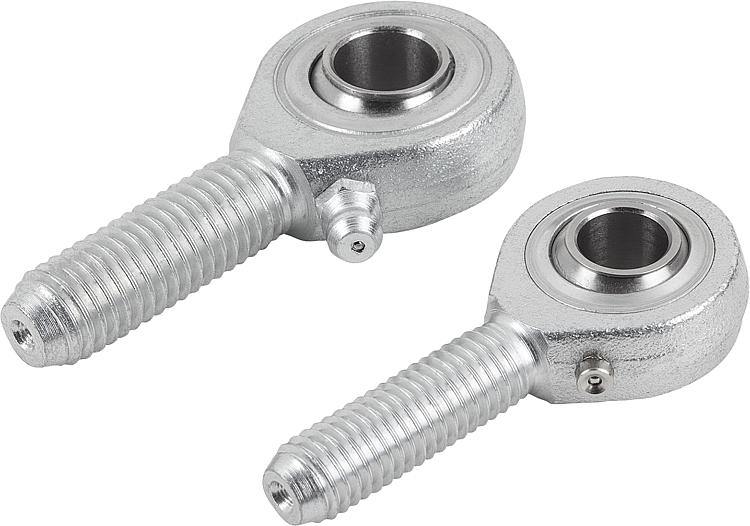

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse gesenkgeschmiedeter Stahl, vergütet.Ausführung:verzinkt. Lagerspiel 15 - 40 µm.Hinweis:Die gehärtete Kugellagerung ist langzeitgefettet und mit Deckscheiben abgedichtet. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gelenkköpfe werden vorwiegend dort eingesetzt, wo Bewegungsabläufe übertragen werden und keine exakte Flucht vorhanden ist.
Bis D = 10 ist der Gelenkkopf mit einem Schmiernippel Trichterform DIN 3405/A ausgestattet.
Ab D = 12 mit einem Schmiernippel Kegelform DIN 71412/A.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

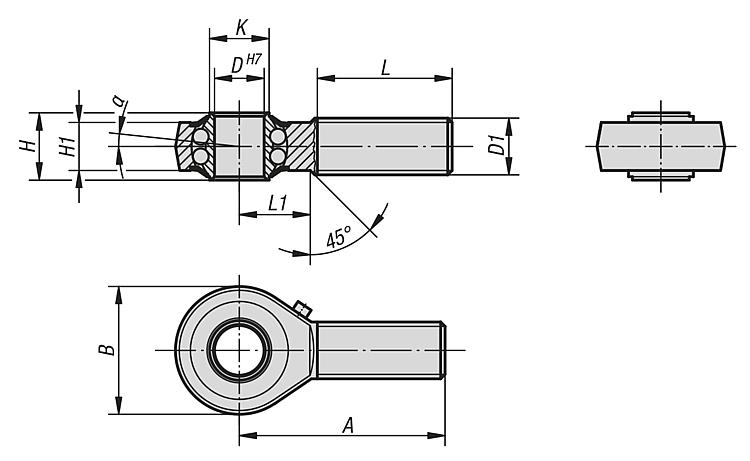

| Bestellnummer | Ausführung 2 | D | D1 | A | B | H | H1 | K | L | L1 | α | Tragzahlen
dynamisch
N | Tragzahlen
statisch
N | Drehzahlen-
grenze
n max. 1/min | CAD | Zub. | Preis | Bestellen |
|---|
| B0445.06 | Rechtsgewinde | 6 | M6 | 36 | 20 | 9 | 6,75 | 9 | 22 | 12 | 8° | 2750 | 650 | 1350 |  | | 35,77 € | | | B0445.08 | Rechtsgewinde | 8 | M8 | 42 | 24 | 12 | 9 | 10,5 | 25 | 15 | 8,5° | 4000 | 1000 | 1300 | | | 40,02 € | | | B0445.10 | Rechtsgewinde | 10 | M10 | 48 | 28 | 14 | 10,5 | 12 | 29 | 15 | 8° | 4450 | 1450 | 1225 | | | 45,94 € | | | B0445.12 | Rechtsgewinde | 12 | M12 | 54 | 32 | 16 | 12 | 14,5 | 33 | 19 | 7,5° | 4950 | 1800 | 1125 | | | 53,71 € | | | B0445.16 | Rechtsgewinde | 16 | M16 | 66 | 42 | 21 | 15 | 19 | 40 | 22 | 8° | 6250 | 2350 | 975 | | | 69,36 € | | | B0445.20 | Rechtsgewinde | 20 | M20x1,5 | 78 | 50 | 25 | 18 | 24,5 | 47 | 28 | 7° | 7900 | 3450 | 825 | | | 88,12 € | | | B0445.22 | Rechtsgewinde | 22 | M22x1,5 | 84 | 54 | 28 | 20 | 26 | 51 | 26 | 8° | 9300 | 3980 | 725 | | | 98,90 € | | | B0445.061 | Linksgewinde | 6 | M6 | 36 | 20 | 9 | 6,75 | 9 | 22 | 12 | 8° | 2750 | 650 | 1350 | | | 35,77 € | | | B0445.081 | Linksgewinde | 8 | M8 | 42 | 24 | 12 | 9 | 10,5 | 25 | 15 | 8,5° | 4000 | 1000 | 1300 | | | 40,02 € | | | B0445.101 | Linksgewinde | 10 | M10 | 48 | 28 | 14 | 10,5 | 12 | 29 | 15 | 8° | 4450 | 1450 | 1225 | | | 45,94 € | | | B0445.121 | Linksgewinde | 12 | M12 | 54 | 32 | 16 | 12 | 14,5 | 33 | 19 | 7,5° | 4950 | 1800 | 1125 | | | 53,71 € | | | B0445.161 | Linksgewinde | 16 | M16 | 66 | 42 | 21 | 15 | 19 | 40 | 22 | 8° | 6250 | 2350 | 975 | | | 69,36 € | | | B0445.201 | Linksgewinde | 20 | M20x1,5 | 78 | 50 | 25 | 18 | 24,5 | 47 | 28 | 7° | 7900 | 3450 | 825 | | | 88,12 € | | | B0445.221 | Linksgewinde | 22 | M22x1,5 | 84 | 54 | 28 | 20 | 26 | 51 | 26 | 8° | 9300 | 3980 | 725 | | | 98,90 € | |
