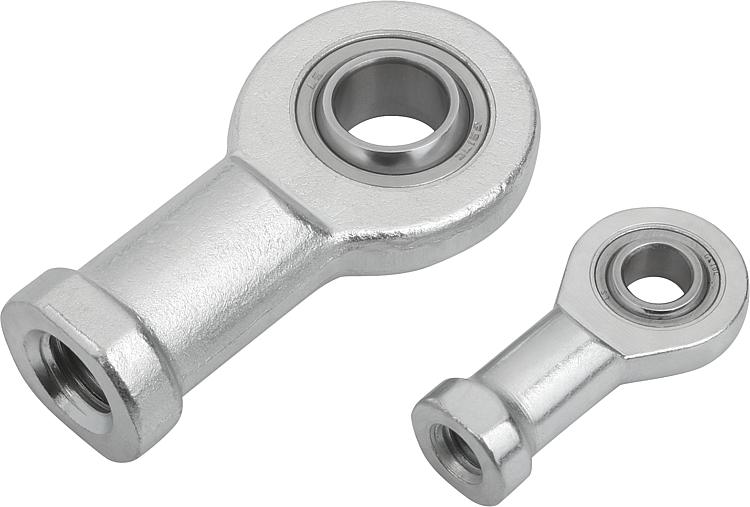

B0452Gelenkköpfe mit Gleitlagerung Innengewinde, schmale Ausführung,... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.Ausführung:verzinkt.Hinweis:Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe E.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

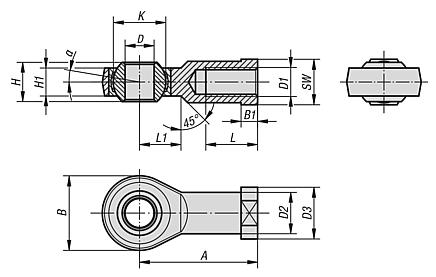

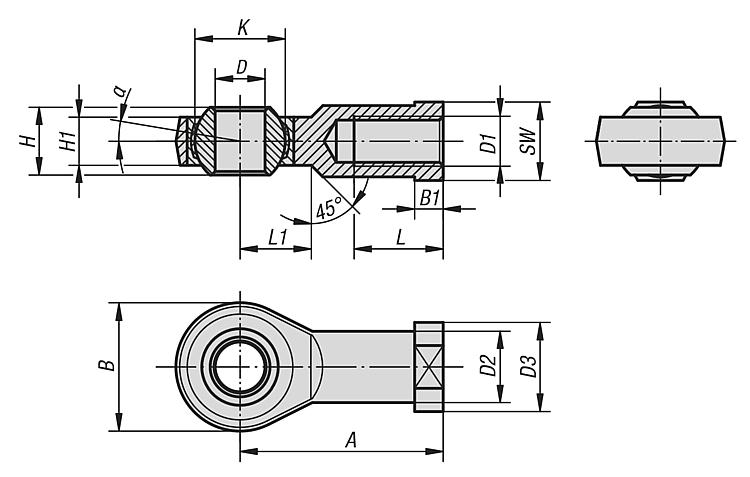

| Bestellnummer | Ausführung
| D | D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | Tragzahlen
dynamisch
kN | Tragzahlen
statisch
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0452.16 | Rechtsgewinde | 17 -0,008 | M16 | 24 | 30 | 67 | 46 | 10 | 14 | 11 | 25 | 33 | 20 | 27 | 8° | 22 | 45 |  | | 36,30 € | | | B0452.121 | Linksgewinde | 12 -0,008 | M12 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 23,26 € | | | B0452.08 | Rechtsgewinde | 8 -0,008 | M8 | 12,5 | 16 | 36 | 24 | 5 | 8 | 6 | 13 | 16 | 12 | 14 | 12° | 5,8 | 12,9 | | | 16,93 € | | | B0452.161 | Linksgewinde | 17 -0,008 | M16 | 24 | 30 | 67 | 46 | 10 | 14 | 11 | 25 | 33 | 20 | 27 | 8° | 22 | 45 | | | 36,30 € | | | B0452.081 | Linksgewinde | 8 -0,008 | M8 | 12,5 | 16 | 36 | 24 | 5 | 8 | 6 | 13 | 16 | 12 | 14 | 12° | 5,8 | 12,9 | | | 16,93 € | | | B0452.121251 | Linksgewinde | 12 -0,008 | M12x1,25 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 23,26 € | | | B0452.12 | Rechtsgewinde | 12 -0,008 | M12 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 23,26 € | | | B0452.20 | Rechtsgewinde | 20 -0,010 | M20x1,5 | 27,5 | 35 | 77 | 53 | 10 | 16 | 13 | 29 | 38 | 23 | 32 | 8° | 31,5 | 60 | | | 43,70 € | | | B0452.10 | Rechtsgewinde | 10 -0,008 | M10 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 19,69 € | | | B0452.061 | Linksgewinde | 6 -0,008 | M6 | 10 | 13 | 30 | 20 | 5 | 6 | 4,4 | 10 | 12 | 11 | 11 | 12° | 3,6 | 8,2 | | | 15,54 € | | | B0452.10125 | Rechtsgewinde | 10 -0,008 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 19,69 € | | | B0452.101 | Linksgewinde | 10 -0,008 | M10 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 19,69 € | | | B0452.101251 | Linksgewinde | 10 -0,008 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 9 | 7 | 16 | 20 | 13 | 17 | 12° | 8,6 | 17,6 | | | 19,69 € | | | B0452.12125 | Rechtsgewinde | 12 -0,008 | M12x1,25 | 17,5 | 22 | 50 | 34 | 6,5 | 10 | 8 | 18 | 22 | 15 | 19 | 8° | 11,4 | 24,5 | | | 23,26 € | | | B0452.06 | Rechtsgewinde | 6 -0,008 | M6 | 10 | 13 | 30 | 20 | 5 | 6 | 4,4 | 10 | 12 | 11 | 11 | 12° | 3,6 | 8,2 | | | 15,54 € | | | B0452.201 | Linksgewinde | 20 -0,010 | M20x1,5 | 27,5 | 35 | 77 | 53 | 10 | 16 | 13 | 29 | 38 | 23 | 32 | 8° | 31,5 | 60 | | | 43,70 € | |
