B0434Gabelköpfe Stahl oder Edelstahl mit Außengewinde |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl 1.4301 (enspricht AISI 304).Ausführung:Stahl verzinkt.
Edelstahl blank.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

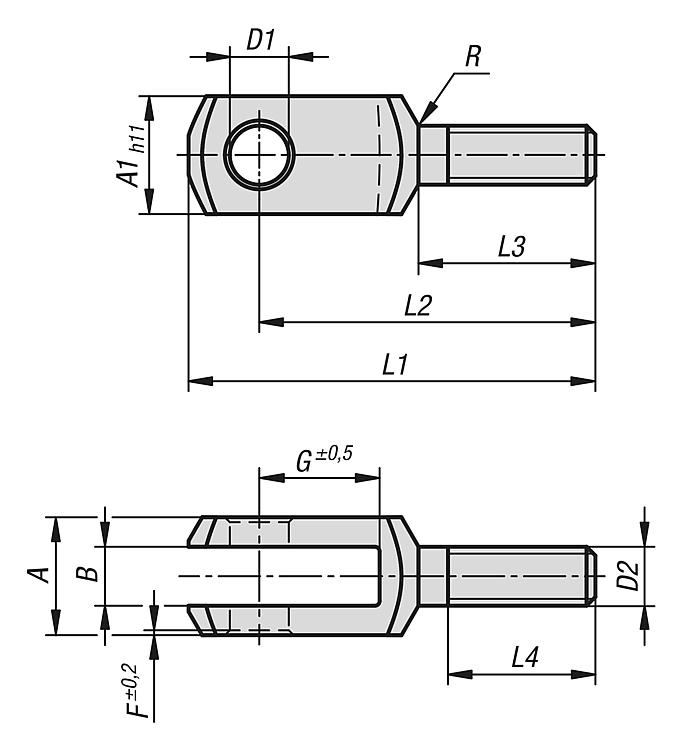

| Bestellnummer | Material
Grundkörper | A | A1 | B | D1
| D2 | F | G | L1 | L2 | L3 | L4 | R | CAD | Zub. | Preis | Bestellen |
|---|
| B0434.0612 | Automatenstahl | 12 | 12 | 6 | 6 | M6 | 0,5 | 12 | 44 | 37 | 20 | 15 | 0,8 |  | | 4,61 € | | | B0434.0816 | Automatenstahl | 16 | 16 | 8 | 8 | M8 | 0,5 | 16 | 57 | 47 | 25 | 20 | 0,8 | | | 3,42 € | | | B0434.1020 | Automatenstahl | 20 | 20 | 10 | 10 | M10 | 0,5 | 20 | 69 | 57 | 30 | 25 | 0,8 | | | 5,64 € | | | B0434.1224 | Automatenstahl | 24 | 24 | 12 | 12 | M12 | 0,5 | 24 | 82 | 68 | 35 | 30 | 0,8 | | | 9,13 € | | | B0434.1428 | Automatenstahl | 27 | 27 | 14 | 14 | M14 | 1 | 28 | 94 | 78 | 40 | 35 | 1,2 | | | 14,56 € | | | B0434.1632 | Automatenstahl | 32 | 32 | 16 | 16 | M16 | 1 | 32 | 108 | 89 | 45 | 40 | 1,2 | | | 10,70 € | | | B0434.2040 | Automatenstahl | 40 | 40 | 20 | 20 | M20 | 1 | 40 | 134 | 109 | 55 | 50 | 1,5 | | | 18,94 € | | | B0434.10612 | Edelstahl | 12 | 12 | 6 | 6 | M6 | 0,5 | 12 | 44 | 37 | 20 | 15 | 0,8 | | | 9,45 € | | | B0434.10816 | Edelstahl | 16 | 16 | 8 | 8 | M8 | 0,5 | 16 | 57 | 47 | 25 | 20 | 0,8 | | | 9,45 € | | | B0434.11020 | Edelstahl | 20 | 20 | 10 | 10 | M10 | 0,5 | 20 | 69 | 57 | 30 | 25 | 0,8 | | | 20,23 € | | | B0434.11224 | Edelstahl | 24 | 24 | 12 | 12 | M12 | 0,5 | 24 | 82 | 68 | 35 | 30 | 0,8 | | | 24,59 € | | | B0434.11428 | Edelstahl | 27 | 27 | 14 | 14 | M14 | 1 | 28 | 94 | 78 | 40 | 35 | 1,2 | | | 39,12 € | | | B0434.11632 | Edelstahl | 32 | 32 | 16 | 16 | M16 | 1 | 32 | 108 | 89 | 45 | 40 | 1,2 | | | 29,67 € | | | B0434.12040 | Edelstahl | 40 | 40 | 20 | 20 | M20 | 1 | 40 | 134 | 109 | 55 | 50 | 1,5 | | | 75,19 € | |
