B0027Federnde Druckstücke mit Innensechskant und Kugel, Edelstahl,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse 1.4305 (entspricht AISI 303).
Kugel 1.4034 (entspricht AISI 420).
Feder 1.4310 (entspricht AISI 301).
Gewindesicherung Nylon. Ausführung:blank. Kugel gehärtet.Zeichnungshinweis:L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

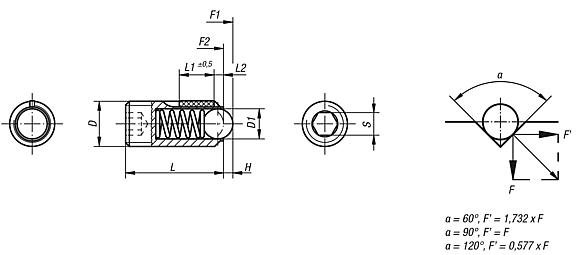

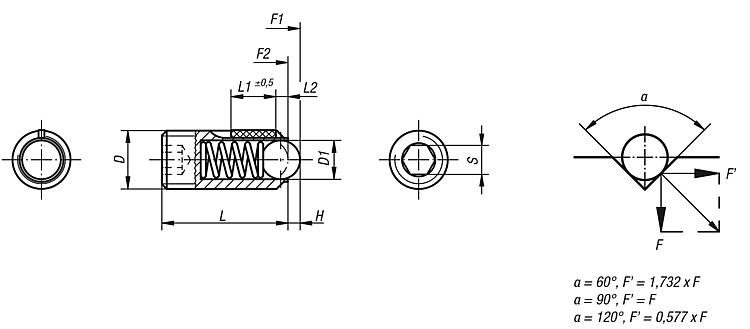

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Innensechskant und Kugel, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0027.03 | M3 | 1,5 | 0,4 | 9 | 4 | 1,5 | 1,5 | 3 | 0,1 | 0,07 |  | | 5,04 € | | | B0027.04 | M4 | 2,5 | 0,8 | 10 | 5 | 2 | 4 | 10 | 0,18 | 0,12 | | | 4,48 € | | | B0027.05 | M5 | 3 | 0,9 | 14 | 6 | 2,5 | 6 | 11 | 0,12 | 0,08 | | | 4,42 € | | | B0027.06 | M6 | 3,5 | 1 | 15 | 7 | 3 | 9 | 13 | 0,44 | 0,21 | | | 4,39 € | | | B0027.08 | M8 | 5 | 1,5 | 18 | 8 | 4 | 15 | 30 | 1,1 | 0,38 | | | 4,74 € | | | B0027.10 | M10 | 6 | 2 | 23 | 9 | 5 | 20 | 35 | 1,3 | 0,6 | | | 5,43 € | | | B0027.12 | M12 | 8 | 2,5 | 26 | 10 | 6 | 30 | 55 | 2 | 1,3 | | | 8,33 € | | | B0027.16 | M16 | 10 | 3,5 | 33 | 14 | 8 | 65 | 125 | 3,9 | 3 | | | 13,14 € | |
|
Federnde Druckstücke mit Innensechskant und Kugel, verstärkte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0027.203 | M3 | 1,5 | 0,4 | 9 | 4 | 1,5 | 5 | 7 | 0,1 | 0,07 | | | 5,45 € | | | B0027.204 | M4 | 2,5 | 0,8 | 10 | 5 | 2 | 12 | 22 | 0,18 | 0,12 | | | 4,82 € | | | B0027.205 | M5 | 3 | 0,9 | 14 | 6 | 2,5 | 19 | 30 | 0,12 | 0,08 | | | 4,77 € | | | B0027.206 | M6 | 3,5 | 1 | 15 | 7 | 3 | 28 | 40 | 0,44 | 0,21 | | | 4,77 € | | | B0027.208 | M8 | 5 | 1,5 | 18 | 8 | 4 | 47 | 73 | 1,1 | 0,38 | | | 5,10 € | | | B0027.210 | M10 | 6 | 2 | 23 | 9 | 5 | 66 | 100 | 1,3 | 0,6 | | | 5,90 € | | | B0027.212 | M12 | 8 | 2,5 | 26 | 10 | 6 | 66 | 120 | 2 | 1,3 | | | 8,96 € | | | B0027.216 | M16 | 10 | 3,5 | 33 | 14 | 8 | 90 | 180 | 3,9 | 3 | | | 14,09 € | |
|
