B0020Federnde Druckstücke mit Innensechskant und Druckstift,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse 1.4305 (entspricht AISI 303).
Druckstift 1.4034 (entspricht AISI 420).
Feder 1.4310 (entspricht AISI 301). Ausführung:blank.
Druckstift gehärtet.Zeichnungshinweis:1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

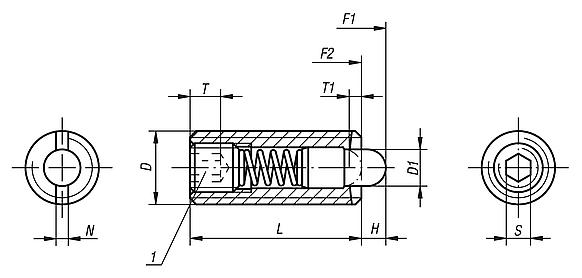

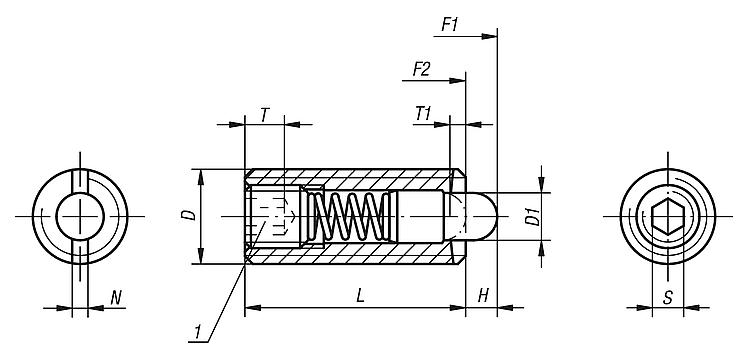

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke
mit Innensechskant und Druckstift, Standard Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0020.03 | M3 | 1 | 1,5 | 10 | 1 | 0,4 | 0,7 | 0,4 | 2,5 | B0038.903 |  |  | 5,44 € | | | B0020.04 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | B0038.904 | | | 4,53 € | | | B0020.05 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 5 | 17 | B0038.905 | | | 4,50 € | | | B0020.06 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 6 | 17 | B0038.906 | | | 4,50 € | | | B0020.08 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 7 | 29 | B0038.908 | | | 5,13 € | | | B0020.10 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 8 | 31 | B0038.910 | | | 6,00 € | | | B0020.12 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 10 | 47 | B0038.912 | | | 7,65 € | | | B0020.16 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 38 | 85 | B0038.916 | | | 12,05 € | |
|
Federnde Druckstücke
mit Innensechskant und Druckstift, verstärkte Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0020.205 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 9 | 26 | B0038.905 | | | 4,83 € | | | B0020.206 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 11 | 35 | B0038.906 | | | 4,83 € | | | B0020.208 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 15 | 48 | B0038.908 | | | 5,54 € | | | B0020.210 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 15 | 58 | B0038.910 | | | 6,43 € | | | B0020.212 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 19 | 74 | B0038.912 | | | 8,21 € | |
|
