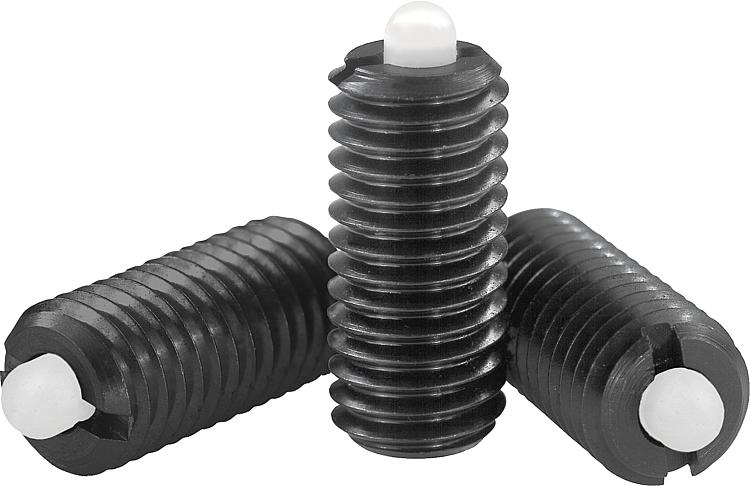

B0019Federnde Druckstücke mit Innensechskant und Druckstift aus POM,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.Ausführung:brüniert.Zeichnungshinweis:1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

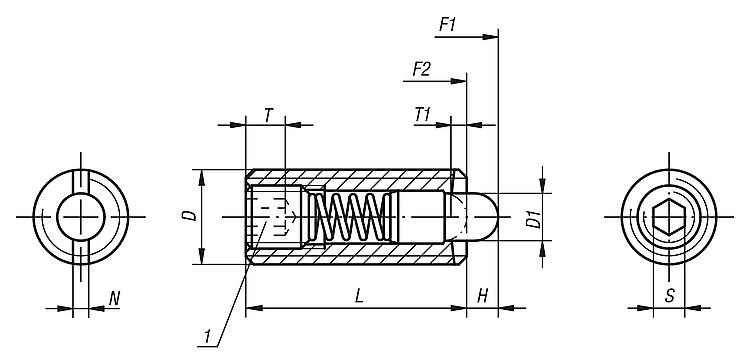

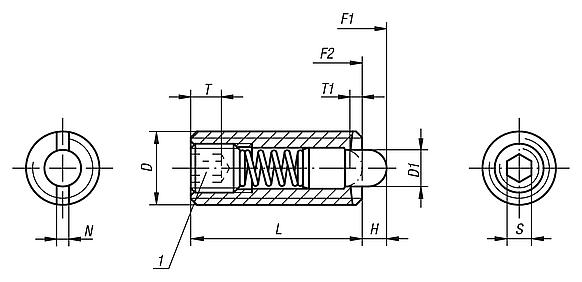

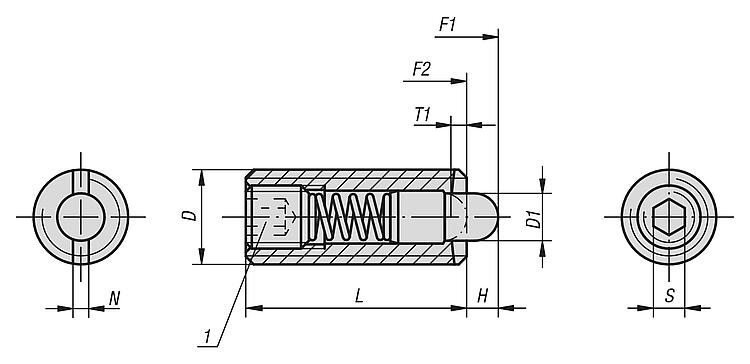

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke
mit Innensechskant und Druckstift, Standard Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0019.03 | M3 | 1 | 1,5 | 10 | 1,5 | 1 | 0,4 | 0,7 | 0,5 | 3 | B0038.903 |  |  | 2,55 € | | | B0019.04 | M4 | 1,5 | 1,5 | 15 | 2 | 0,6 | 0,6 | 1,3 | 5 | 16 | B0038.904 | | | 2,00 € | | | B0019.05 | M5 | 2,4 | 2,3 | 18 | 2 | 0,8 | 0,8 | 1,5 | 6 | 20 | B0038.905 | | | 1,94 € | | | B0019.06 | M6 | 2,7 | 2,5 | 20 | 2,5 | 1 | 1 | 2 | 7 | 20 | B0038.906 | | | 2,00 € | | | B0019.08 | M8 | 3,5 | 3 | 22 | 3 | 1,4 | 1,2 | 2,5 | 9 | 35 | B0038.908 | | | 2,34 € | | | B0019.10 | M10 | 4 | 3 | 22 | 3,5 | 1,4 | 1,6 | 3 | 9 | 35 | B0038.910 | | | 2,81 € | | | B0019.12 | M12 | 6 | 4 | 28 | 5 | 2 | 2 | 4 | 12 | 55 | B0038.912 | | | 3,55 € | | | B0019.16 | M16 | 7,5 | 5 | 32 | 6 | 2,5 | 2,5 | 5 | 45 | 100 | B0038.916 | | | 4,37 € | |
|
Federnde Druckstücke
mit Innensechskant und Druckstift, leichte Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0019.104 | M4 | 1,5 | 1,5 | 15 | 2 | 0,6 | 0,6 | 1,3 | 2 | 7 | B0038.904 | | | 2,13 € | | | B0019.105 | M5 | 2,4 | 2,3 | 18 | 2 | 0,8 | 0,8 | 1,5 | 3 | 10 | B0038.905 | | | 2,17 € | | | B0019.106 | M6 | 2,7 | 2,5 | 20 | 2,5 | 1 | 1 | 2 | 3 | 9 | B0038.906 | | | 2,26 € | | | B0019.108 | M8 | 3,5 | 3 | 22 | 3 | 1,4 | 1,2 | 2,5 | 4 | 16 | B0038.908 | | | 2,48 € | | | B0019.110 | M10 | 4 | 3 | 22 | 3,5 | 1,4 | 1,6 | 3 | 4 | 16 | B0038.910 | | | 2,98 € | | | B0019.112 | M12 | 6 | 4 | 28 | 5 | 2 | 2 | 4 | 5 | 27 | B0038.912 | | | 3,78 € | | | B0019.116 | M16 | 7,5 | 5 | 32 | 6 | 2,5 | 2,5 | 5 | 20 | 45 | B0038.916 | | | 4,73 € | |
|
