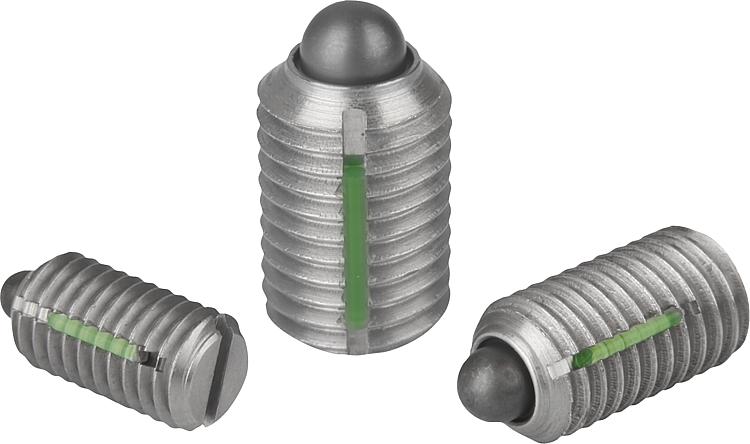

B0025Federnde Druckstücke mit Schlitz und Druckstift, Edelstahl, mit... |
zurück |
|
|
BeschreibungWerkstoff:Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon. Ausführung:blank.
Druckstift gehärtet.Zeichnungshinweis:L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

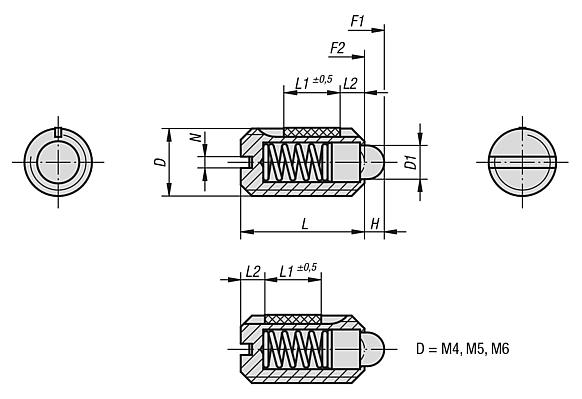

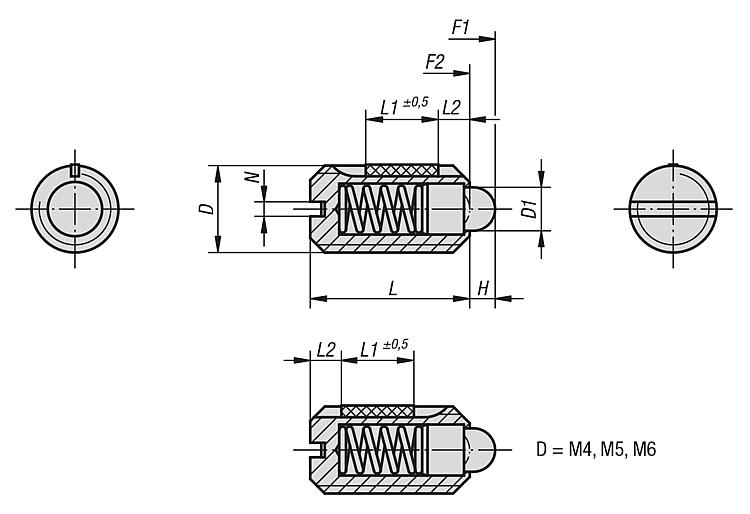

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Schlitz und Druckstift, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | N | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0025.04 | M4 | 1,8 | 1,5 | 9 | 5 | 0,6 | 6 | 20 | 0,18 | 0,12 |  | | 2,91 € | | | B0025.05 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 6 | 20 | 0,12 | 0,08 | | | 2,95 € | | | B0025.06 | M6 | 2,7 | 2 | 14 | 7 | 1 | 7 | 20 | 0,44 | 0,21 | | | 3,08 € | | | B0025.08 | M8 | 4 | 2 | 16 | 8 | 1,2 | 15 | 30 | 1,1 | 0,38 | | | 3,86 € | | | B0025.10 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 20 | 35 | 1,36 | 0,62 | | | 4,42 € | | | B0025.12 | M12 | 6 | 3,5 | 22 | 10 | 2 | 30 | 55 | 2,11 | 1,41 | | | 7,01 € | | | B0025.16 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 45 | 100 | 3,95 | 3,05 | | | 9,45 € | |
|
Federnde Druckstücke mit Schlitz und Druckstift, leichte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | N | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0025.104 | M4 | 1,8 | 1,5 | 9 | 5 | 0,6 | 3 | 10 | 0,18 | 0,12 | | | 3,34 € | | | B0025.105 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 3 | 10 | 0,12 | 0,08 | | | 3,39 € | | | B0025.106 | M6 | 2,7 | 2 | 14 | 7 | 1 | 4 | 10 | 0,44 | 0,21 | | | 3,39 € | | | B0025.108 | M8 | 4 | 2 | 16 | 8 | 1,2 | 7 | 15 | 1,1 | 0,38 | | | 4,22 € | | | B0025.110 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 9 | 16 | 1,36 | 0,62 | | | 4,76 € | | | B0025.112 | M12 | 6 | 3,5 | 22 | 10 | 2 | 14 | 26 | 2,11 | 1,41 | | | 7,47 € | | | B0025.116 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 22 | 50 | 3,95 | 3,05 | | | 10,45 € | |
|
Federnde Druckstücke mit Schlitz und Druckstift, verstärkte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | N | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0025.205 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 9 | 25 | 0,12 | 0,08 | | | 3,41 € | | | B0025.206 | M6 | 2,7 | 2 | 14 | 7 | 1 | 11 | 25 | 0,44 | 0,21 | | | 3,41 € | | | B0025.208 | M8 | 4 | 2 | 16 | 8 | 1,2 | 22 | 43 | 1,1 | 0,38 | | | 4,25 € | | | B0025.210 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 20 | 54 | 1,36 | 0,62 | | | 4,80 € | | | B0025.212 | M12 | 6 | 3,5 | 22 | 10 | 2 | 36 | 94 | 2,11 | 1,41 | | | 7,51 € | | | B0025.216 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 60 | 110 | 3,99 | 3,05 | | | 10,46 € | |
|
