B0022Federnde Druckstücke mit Schlitz und Kugel, Stahl, mit... |
zurück |
|
|
BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.Ausführung:brüniert. Kugel gehärtet.Zeichnungshinweis:L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

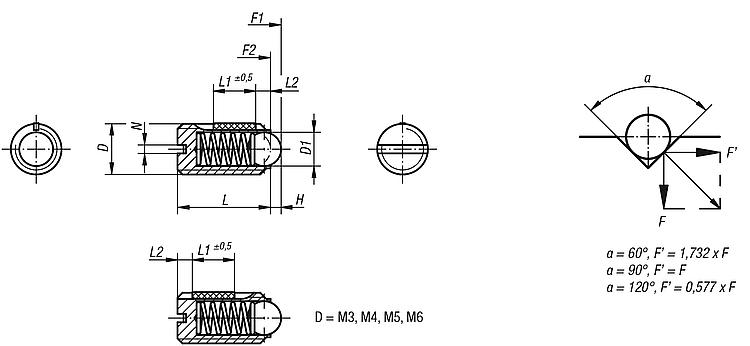

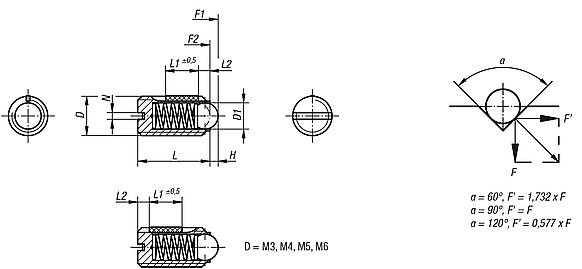

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Schlitz und Kugel, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | N | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0022.03 | M3 | 1,5 | 0,4 | 7 | 4 | 0,4 | 1,5 | 3 | 0,1 | 0,07 |  | | 1,47 € | | | B0022.04 | M4 | 2,5 | 0,8 | 9 | 5 | 0,6 | 4 | 10 | 0,18 | 0,12 | | | 1,29 € | | | B0022.05 | M5 | 3 | 0,9 | 12 | 6 | 0,8 | 6 | 11 | 0,12 | 0,08 | | | 1,31 € | | | B0022.06 | M6 | 3,5 | 1 | 14 | 7 | 1 | 9 | 13 | 0,43 | 0,21 | | | 1,36 € | | | B0022.08 | M8 | 5 | 1,5 | 16 | 8 | 1,2 | 15 | 30 | 1,09 | 0,37 | | | 1,62 € | | | B0022.10 | M10 | 6 | 2 | 19 | 9 | 1,6 | 20 | 40 | 1,36 | 0,62 | | | 1,67 € | | | B0022.12 | M12 | 8 | 2,5 | 22 | 10 | 2 | 30 | 55 | 2,03 | 1,36 | | | 3,41 € | | | B0022.16 | M16 | 10 | 3,5 | 24 | 14 | 2,5 | 65 | 125 | 3,95 | 2,95 | | | 5,00 € | |
|
Federnde Druckstücke mit Schlitz und Kugel, verstärkte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | N | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0022.203 | M3 | 1,5 | 0,4 | 7 | 4 | 0,4 | 5 | 7 | 0,1 | 0,07 | | | 1,77 € | | | B0022.204 | M4 | 2,5 | 0,8 | 9 | 5 | 0,6 | 12 | 22 | 0,18 | 0,12 | | | 1,38 € | | | B0022.205 | M5 | 3 | 0,9 | 12 | 6 | 0,8 | 19 | 30 | 0,12 | 0,08 | | | 1,38 € | | | B0022.206 | M6 | 3,5 | 1 | 14 | 7 | 1 | 28 | 40 | 0,43 | 0,21 | | | 1,44 € | | | B0022.208 | M8 | 5 | 1,5 | 16 | 8 | 1,2 | 47 | 73 | 1,09 | 0,37 | | | 1,75 € | | | B0022.210 | M10 | 6 | 2 | 19 | 9 | 1,6 | 66 | 100 | 1,36 | 0,62 | | | 1,80 € | | | B0022.212 | M12 | 8 | 2,5 | 22 | 10 | 2 | 66 | 120 | 2,03 | 1,36 | | | 3,55 € | | | B0022.216 | M16 | 10 | 3,5 | 24 | 14 | 2,5 | 90 | 180 | 3,95 | 2,95 | | | 5,24 € | |
|
