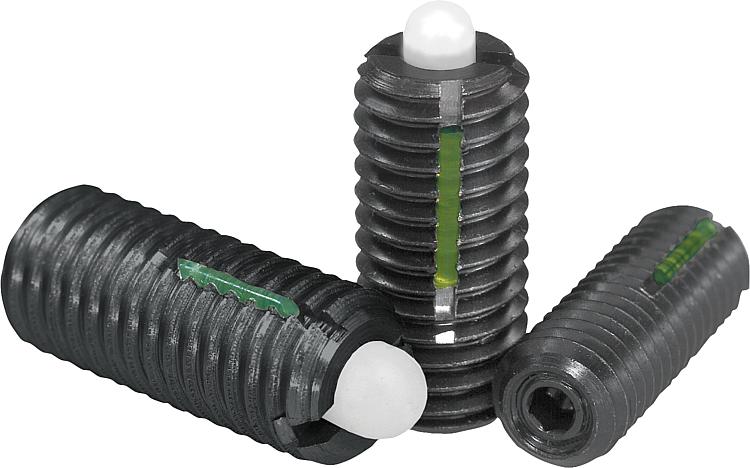

B0029Federnde Druckstücke mit Innensechskant und Druckstift aus POM,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus POM.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.Ausführung:brüniert.Zeichnungshinweis:L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

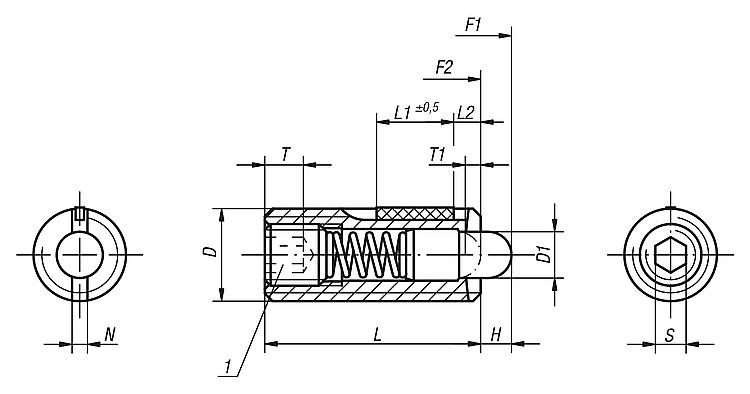

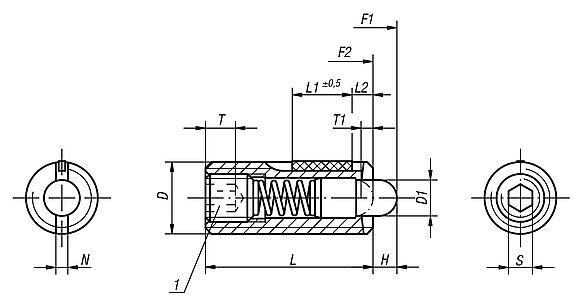

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Innensechskant und Druckstift, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0029.05 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 6 | 20 | 0,12 | 0,08 | B0038.905 |  |  | 2,50 € | | | B0029.06 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 7 | 20 | 0,45 | 0,22 | B0038.906 | | | 2,60 € | | | B0029.08 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 9 | 35 | 1,05 | 0,37 | B0038.908 | | | 2,96 € | | | B0029.10 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 9 | 35 | 1,3 | 0,6 | B0038.910 | | | 3,42 € | | | B0029.12 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 12 | 55 | 2 | 1,3 | B0038.912 | | | 5,28 € | | | B0029.16 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 45 | 100 | 3,9 | 3 | B0038.916 | | | 7,14 € | |
|
Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0029.105 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 3 | 10 | 0,12 | 0,08 | B0038.905 | | | 2,72 € | | | B0029.106 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 3 | 9 | 0,45 | 0,22 | B0038.906 | | | 2,85 € | | | B0029.108 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 4 | 16 | 1,05 | 0,37 | B0038.908 | | | 3,11 € | | | B0029.110 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 4 | 16 | 1,3 | 0,6 | B0038.910 | | | 3,62 € | | | B0029.112 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 5 | 27 | 2 | 1,3 | B0038.912 | | | 5,56 € | | | B0029.116 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 20 | 45 | 3,9 | 3 | B0038.916 | | | 7,47 € | |
|
