B0030Federnde Druckstücke mit Innensechskant und Druckstift,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse 1.4305 (entspricht AISI 303).
Druckstift 1.4034 (entspricht AISI 420).
Feder 1.4310 (entspricht AISI 301).
Gewindesicherung Nylon.Ausführung:blank.

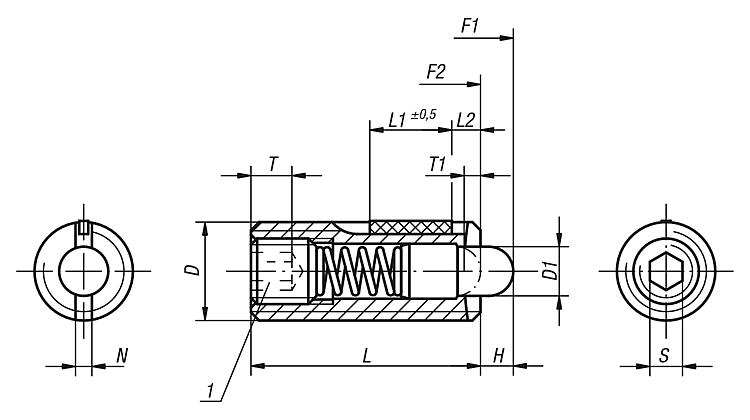

Druckstift gehärtet.Zeichnungshinweis:L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Innensechskant und Druckstift, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0030.05 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 5 | 17 | 0,12 | 0,08 | B0038.905 |  |  | 5,07 € | | | B0030.06 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 6 | 17 | 0,45 | 0,22 | B0038.906 | | | 5,07 € | | | B0030.08 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 7 | 29 | 1,05 | 0,37 | B0038.908 | | | 5,67 € | | | B0030.10 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 8 | 31 | 1,3 | 0,6 | B0038.910 | | | 6,56 € | | | B0030.12 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 10 | 47 | 2 | 1,3 | B0038.912 | | | 9,48 € | | | B0030.16 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 38 | 85 | 3,9 | 3 | B0038.916 | | | 14,85 € | |
|
Federnde Druckstücke mit Innensechskant und Druckstift, verstärkte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0030.205 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 9 | 26 | 0,12 | 0,08 | B0038.905 | | | 5,23 € | | | B0030.206 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 11 | 35 | 0,45 | 0,22 | B0038.906 | | | 5,23 € | | | B0030.208 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 15 | 48 | 1,05 | 0,37 | B0038.908 | | | 6,03 € | | | B0030.210 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 15 | 58 | 1,3 | 0,6 | B0038.910 | | | 6,98 € | | | B0030.212 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 19 | 74 | 2 | 1,3 | B0038.912 | | | 9,93 € | |
|
