B0028Federnde Druckstücke mit Innensechskant und Druckstift, Stahl,... |
zurück |
|
|
BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.

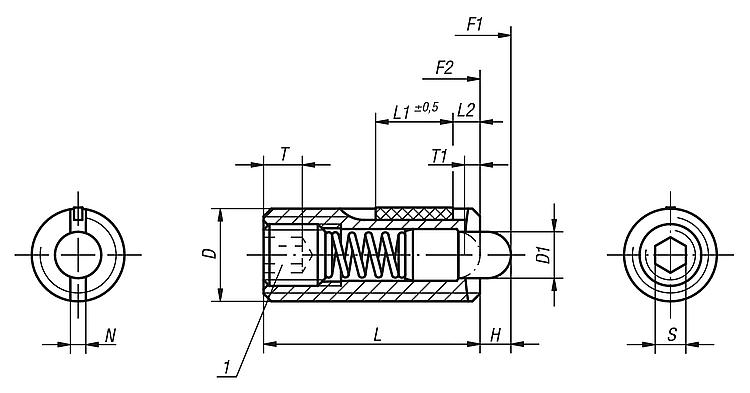

Gewindesicherung Nylon.Ausführung:brüniert. Druckstift gehärtet.Zeichnungshinweis:L2 = ca. zwei Gewindegänge
1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

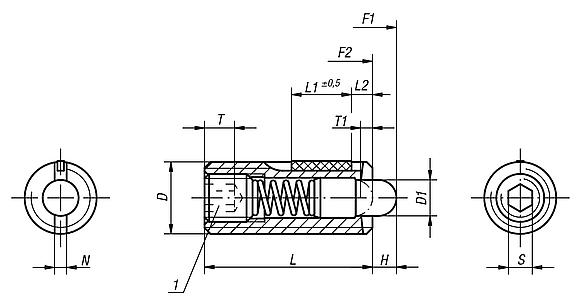

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke mit Innensechskant und Druckstift, Standard Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0028.05 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 6 | 20 | 0,12 | 0,08 | B0038.905 |  |  | 2,26 € | | | B0028.06 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 7 | 20 | 0,45 | 0,22 | B0038.906 | | | 2,33 € | | | B0028.08 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 9 | 35 | 1,05 | 0,37 | B0038.908 | | | 2,69 € | | | B0028.10 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 9 | 35 | 1,3 | 0,6 | B0038.910 | | | 2,94 € | | | B0028.12 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 12 | 55 | 2 | 1,3 | B0038.912 | | | 4,74 € | | | B0028.16 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 45 | 100 | 3,9 | 3 | B0038.916 | | | 6,58 € | |
|
Federnde Druckstücke mit Innensechskant und Druckstift, leichte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0028.105 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 3 | 10 | 0,12 | 0,08 | B0038.905 | | | 2,44 € | | | B0028.106 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 3 | 9 | 0,45 | 0,22 | B0038.906 | | | 2,51 € | | | B0028.108 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 4 | 16 | 1,05 | 0,37 | B0038.908 | | | 2,85 € | | | B0028.110 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 4 | 16 | 1,3 | 0,6 | B0038.910 | | | 3,13 € | | | B0028.112 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 5 | 27 | 2 | 1,3 | B0038.912 | | | 4,93 € | | | B0028.116 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 20 | 45 | 3,9 | 3 | B0038.916 | | | 6,86 € | |
|
Federnde Druckstücke mit Innensechskant und Druckstift, verstärkte Federkraft, mit Gewindesicherung |
mehr Info |
Bestellnummer
| D | D1 | H | L | L1 | T | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Einschraub-
drehmoment
ca. Nm | Ausschraubdrehmoment
ca. Nm | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0028.205 | M5 | 2,4 | 2,3 | 18 | 7 | 2 | 0,8 | 0,8 | 1,5 | 11 | 29 | 0,12 | 0,08 | B0038.905 | | | 2,39 € | | | B0028.206 | M6 | 2,7 | 2,5 | 20 | 7 | 2,5 | 1 | 1 | 2 | 14 | 37 | 0,45 | 0,22 | B0038.906 | | | 2,50 € | | | B0028.208 | M8 | 3,5 | 3 | 22 | 8 | 3 | 1,4 | 1,2 | 2,5 | 22 | 65 | 1,05 | 0,37 | B0038.908 | | | 2,89 € | | | B0028.210 | M10 | 4 | 3 | 22 | 9 | 3,5 | 1,4 | 1,6 | 3 | 19 | 70 | 1,3 | 0,6 | B0038.910 | | | 3,16 € | | | B0028.212 | M12 | 6 | 4 | 28 | 10 | 5 | 2 | 2 | 4 | 25 | 85 | 2 | 1,3 | B0038.912 | | | 5,05 € | | | B0028.216 | M16 | 7,5 | 5 | 32 | 14 | 6 | 2,5 | 2,5 | 5 | 60 | 150 | 3,9 | 3 | B0038.916 | | | 6,97 € | |
|
