B0018Federnde Druckstücke mit Innensechskant und Druckstift, Stahl |
zurück |
|
|
BeschreibungWerkstoff:Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.Ausführung:brüniert. Druckstift gehärtet.Zeichnungshinweis:1) Gewindestift eingeklebt DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

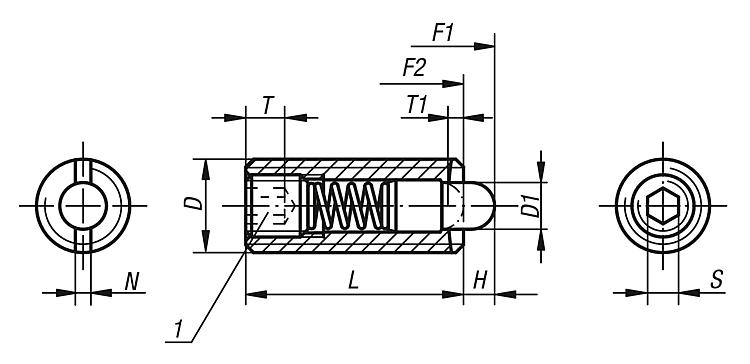

Zeichnungen (Gesamtübersicht) |
Federnde Druckstücke
mit Innensechskant und Druckstift, Standard Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0018.03 | M3 | 1 | 1,5 | 10 | 1 | 0,4 | 0,7 | 0,5 | 3 | B0038.903 |  |  | 2,34 € | | | B0018.04 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | B0038.904 | | | 1,82 € | | | B0018.05 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 6 | 20 | B0038.905 | | | 1,75 € | | | B0018.06 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 7 | 20 | B0038.906 | | | 1,81 € | | | B0018.08 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 9 | 35 | B0038.908 | | | 2,14 € | | | B0018.10 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 9 | 35 | B0038.910 | | | 2,39 € | | | B0018.12 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 12 | 55 | B0038.912 | | | 3,07 € | | | B0018.16 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 45 | 100 | B0038.916 | | | 3,93 € | | | B0018.20 | M20 | 10 | 7 | 40 | 3 | 2,5 | 6 | 60 | 120 | - | | | 5,04 € | | | B0018.24 | M24 | 12 | 10 | 52 | 3 | 2,5 | 8 | 80 | 160 | - | | | 8,91 € | |
|
Federnde Druckstücke
mit Innensechskant und Druckstift, leichte Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0018.104 | M4 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 2 | 7 | B0038.904 | | | 1,87 € | | | B0018.105 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 3 | 10 | B0038.905 | | | 1,94 € | | | B0018.106 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 3 | 9 | B0038.906 | | | 1,97 € | | | B0018.108 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 4 | 16 | B0038.908 | | | 2,33 € | | | B0018.110 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 4 | 16 | B0038.910 | | | 2,56 € | | | B0018.112 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 5 | 27 | B0038.912 | | | 3,33 € | | | B0018.116 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 20 | 45 | B0038.916 | | | 4,25 € | |
|
Federnde Druckstücke
mit Innensechskant und Druckstift, verstärkte Federkraft |
mehr Info |
Bestellnummer
| D | D1 | H | L | T1 | N | S | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | Bestellnummer
Montageschlüssel | CAD | Zub. | Preis | Bestellen |
|---|
| B0018.205 | M5 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 11 | 29 | B0038.905 | | | 1,90 € | | | B0018.206 | M6 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 14 | 37 | B0038.906 | | | 1,97 € | | | B0018.208 | M8 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 22 | 65 | B0038.908 | | | 2,37 € | | | B0018.210 | M10 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 19 | 70 | B0038.910 | | | 2,61 € | | | B0018.212 | M12 | 6 | 4 | 28 | 2 | 2 | 4 | 25 | 85 | B0038.912 | | | 3,39 € | | | B0018.216 | M16 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 60 | 150 | B0038.916 | | | 4,34 € | | | B0018.220 | M20 | 10 | 7 | 40 | 3 | 2,5 | 6 | 75 | 190 | - | | | 5,54 € | | | B0018.224 | M24 | 12 | 10 | 52 | 3 | 2,5 | 8 | 95 | 240 | - | | | 9,84 € | |
|
