B0394Schnellspanner vertikal mit senkrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.Ausführung:nitrocarburiert und schwarz oxidiert.
Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0157
B0159
B0161
B0172

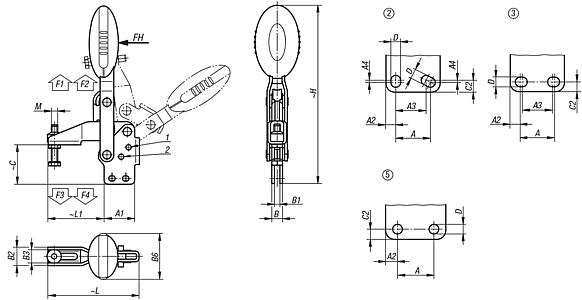

Zeichnungshinweis:1) Anschlagstift Position 1
2) Anschlagstift Position 2 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Öffnungswinkel
Haltearm
Position 1 | Öffnungswinkel
Haltearm
Position 2 | Öffnungswinkel
Haltearm
ohne Anschlag | Öffnungswinkel
Griff
Position 1 | Öffnungswinkel
Griff
Position 2 | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0394.005001 | ultramarinblau RAL 5002 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 |  |  | 12,33 € | | | B0394.006001 | ultramarinblau RAL 5002 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 18,30 € | | | B0394.008001 | ultramarinblau RAL 5002 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 25,60 € | | | B0394.010001 | ultramarinblau RAL 5002 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 40,02 € | | | B0394.012001 | ultramarinblau RAL 5002 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 41,65 € | | | B0394.005000 | schwarzgrau RAL 7021 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 | | | 12,33 € | | | B0394.006000 | schwarzgrau RAL 7021 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 18,30 € | | | B0394.008000 | schwarzgrau RAL 7021 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 25,60 € | | | B0394.010000 | schwarzgrau RAL 7021 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 40,02 € | | | B0394.012000 | schwarzgrau RAL 7021 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 41,65 € | | | B0394.005003 | verkehrsrot RAL 3020 | 100° | - | 129° | 64° | - | 100 | 750 | 1050 | 620 | 750 | | | 12,33 € | | | B0394.006003 | verkehrsrot RAL 3020 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 18,30 € | | | B0394.008003 | verkehrsrot RAL 3020 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 25,60 € | | | B0394.010003 | verkehrsrot RAL 3020 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 40,02 € | | | B0394.012003 | verkehrsrot RAL 3020 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 41,65 € | |
| Bestellnummer | Farbe
Komponente | Lochbild | M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0394.005001 | ultramarinblau RAL 5002 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 | | | 12,33 € | | | B0394.006001 | ultramarinblau RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 | | | 18,30 € | | | B0394.008001 | ultramarinblau RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 | | | 25,60 € | | | B0394.010001 | ultramarinblau RAL 5002 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 47 | 62,3 | 13 | 9 | 247,4 | 153 | 95 | | | 40,02 € | | | B0394.012001 | ultramarinblau RAL 5002 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 47 | 69,8 | 9 | 8,8 | 265,5 | 173,5 | 113,5 | | | 41,65 € | | | B0394.005000 | schwarzgrau RAL 7021 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 | | | 12,33 € | | | B0394.006000 | schwarzgrau RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 | | | 18,30 € | | | B0394.008000 | schwarzgrau RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 | | | 25,60 € | | | B0394.010000 | schwarzgrau RAL 7021 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 47 | 62,3 | 13 | 9 | 247,4 | 153 | 95 | | | 40,02 € | | | B0394.012000 | schwarzgrau RAL 7021 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 47 | 69,8 | 9 | 8,8 | 265,5 | 173,5 | 113,5 | | | 41,65 € | | | B0394.005003 | verkehrsrot RAL 3020 | 2 | M5x25 | 16 | 25 | 4,5 | 14 | 1 | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 29,8 | 5,5 | 4,5 | 119,2 | 65,6 | 35 | | | 12,33 € | | | B0394.006003 | verkehrsrot RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 43,5 | 37,6 | 5,5 | 5,5 | 169 | 86,5 | 53 | | | 18,30 € | | | B0394.008003 | verkehrsrot RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 41,5 | 49 | 6,5 | 6,8 | 200,4 | 107 | 62 | | | 25,60 € | | | B0394.010003 | verkehrsrot RAL 3020 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 47 | 62,3 | 13 | 9 | 247,4 | 153 | 95 | | | 40,02 € | | | B0394.012003 | verkehrsrot RAL 3020 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 47 | 69,8 | 9 | 8,8 | 265,5 | 173,5 | 113,5 | | | 41,65 € | |
