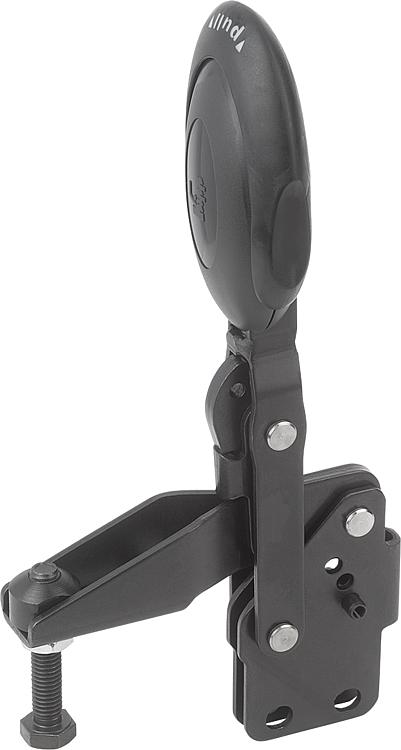

B0395Schnellspanner vertikal mit Sicherheitsverriegelung mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.Ausführung:nitrocarburiert und schwarz oxidiert.

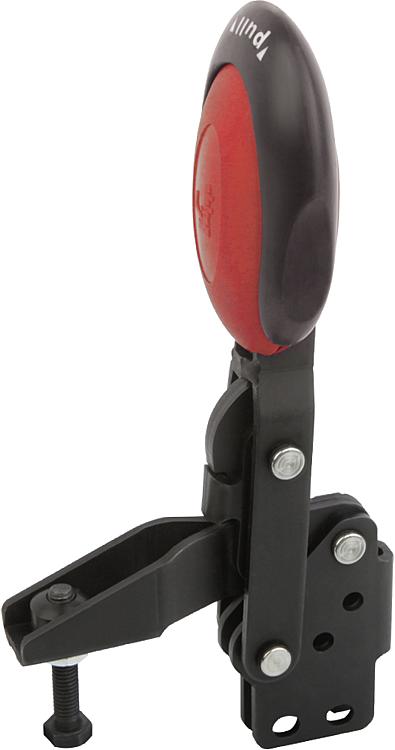

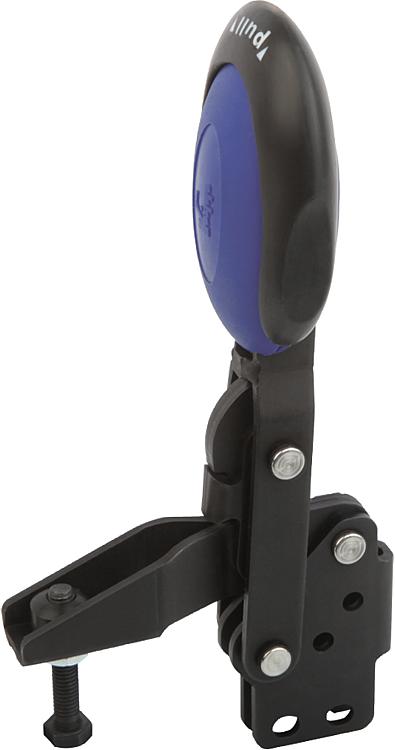

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0157
B0159
B0161
B0172

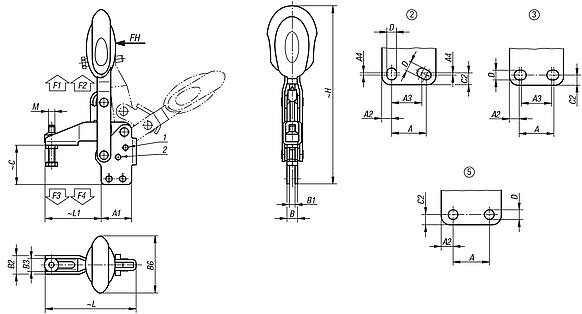

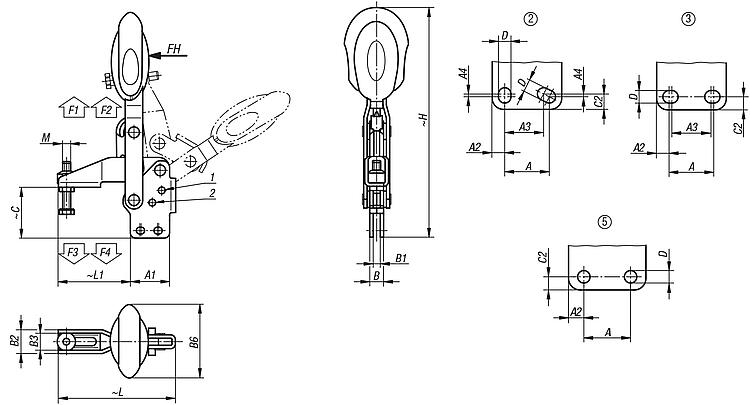

Zeichnungshinweis:1) Anschlagstift Position 1
2) Anschlagstift Position 2 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Öffnungswinkel
Haltearm
Position 1 | Öffnungswinkel
Haltearm
Position 2 | Öffnungswinkel
Haltearm
ohne Anschlag | Öffnungswinkel
Griff
Position 1 | Öffnungswinkel
Griff
Position 2 | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0395.006101 | ultramarinblau RAL 5002 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 33,42 € | | | B0395.008101 | ultramarinblau RAL 5002 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 39,94 € | | | B0395.010101 | ultramarinblau RAL 5002 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 54,66 € | | | B0395.012101 | ultramarinblau RAL 5002 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 56,51 € | | | B0395.006100 | schwarzgrau RAL 7021 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 33,42 € | | | B0395.008100 | schwarzgrau RAL 7021 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 39,94 € | | | B0395.010100 | schwarzgrau RAL 7021 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 54,66 € | | | B0395.012100 | schwarzgrau RAL 7021 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 56,51 € | | | B0395.006103 | verkehrsrot RAL 3020 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 | | | 33,42 € | | | B0395.008103 | verkehrsrot RAL 3020 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 39,94 € | | | B0395.010103 | verkehrsrot RAL 3020 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 54,66 € | | | B0395.012103 | verkehrsrot RAL 3020 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 56,51 € | |
| Bestellnummer | Farbe
Komponente | Lochbild | M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0395.006101 | ultramarinblau RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 53,4 | 37,6 | 5,5 | 5,5 | 175,7 | 86,5 | 53 | | | 33,42 € | | | B0395.008101 | ultramarinblau RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 51,1 | 49 | 6,5 | 6,8 | 207,6 | 107 | 62 | | | 39,94 € | | | B0395.010101 | ultramarinblau RAL 5002 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 56,5 | 62,3 | 13 | 9 | 254 | 153 | 95 | | | 54,66 € | | | B0395.012101 | ultramarinblau RAL 5002 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 56,5 | 69,8 | 9 | 8,8 | 272,1 | 173,5 | 113,5 | | | 56,51 € | | | B0395.006100 | schwarzgrau RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 53,4 | 37,6 | 5,5 | 5,5 | 175,7 | 86,5 | 53 | | | 33,42 € | | | B0395.008100 | schwarzgrau RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 51,1 | 49 | 6,5 | 6,8 | 207,6 | 107 | 62 | | | 39,94 € | | | B0395.010100 | schwarzgrau RAL 7021 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 56,5 | 62,3 | 13 | 9 | 254 | 153 | 95 | | | 54,66 € | | | B0395.012100 | schwarzgrau RAL 7021 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 56,5 | 69,8 | 9 | 8,8 | 272,1 | 173,5 | 113,5 | | | 56,51 € | | | B0395.006103 | verkehrsrot RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 53,4 | 37,6 | 5,5 | 5,5 | 175,7 | 86,5 | 53 | | | 33,42 € | | | B0395.008103 | verkehrsrot RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 51,1 | 49 | 6,5 | 6,8 | 207,6 | 107 | 62 | | | 39,94 € | | | B0395.010103 | verkehrsrot RAL 3020 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 56,5 | 62,3 | 13 | 9 | 254 | 153 | 95 | | | 54,66 € | | | B0395.012103 | verkehrsrot RAL 3020 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 56,5 | 69,8 | 9 | 8,8 | 272,1 | 173,5 | 113,5 | | | 56,51 € | |
