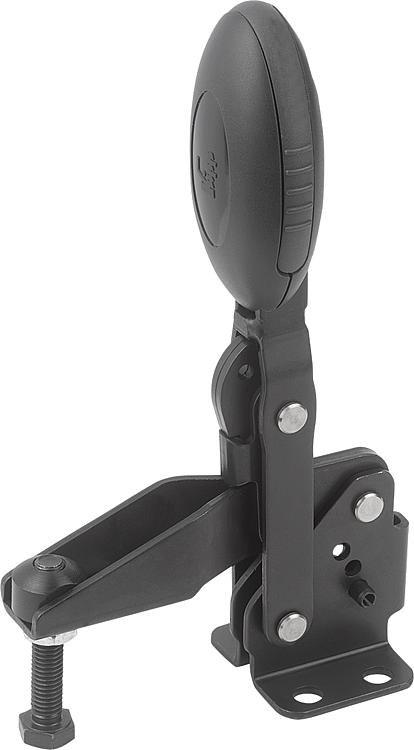

Schnellspanner vertikal mit waagrechtem Fuß und verstellbarer Andruckspindel
B0390

Schnellspanner vertikal mit waagrechtem Fuß und verstellbarer...

zurück

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Ausführung:nitrocarburiert und schwarz oxidiert.

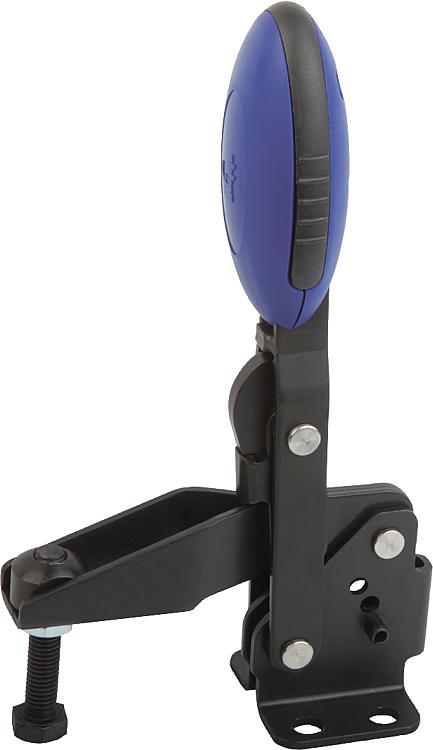

Griffelement blau, schwarz oder rot.
Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0157
B0159
B0161
B0172

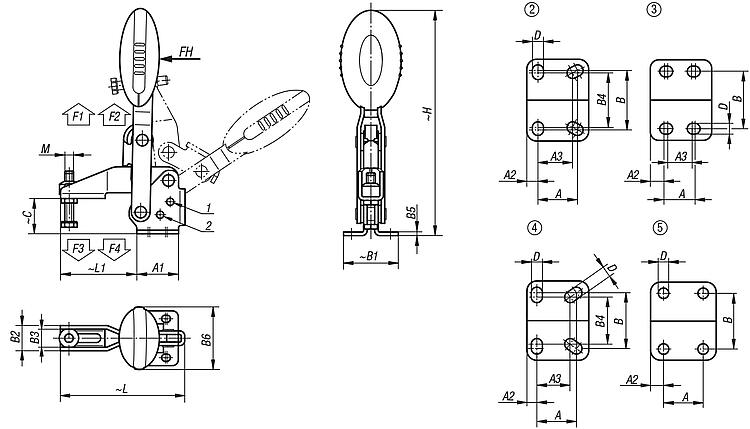

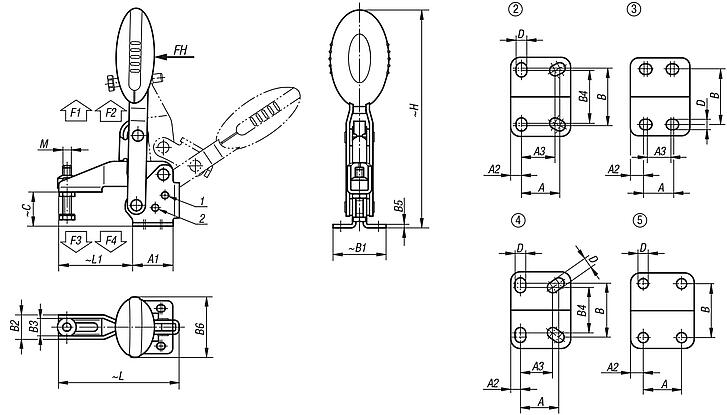

Zeichnungshinweis:
1) Anschlagstift Position 1
2) Anschlagstift Position 2
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0390 Schnellspanner vertikal mit waagrechtem Fuß und verstellbarer Andruckspindel 523 kB
 BLOHM_TH_11_Schnellspanner_DE 1,1 MB

Zeichnungen

Schnellspanner vertikal mit waagrechtem Fuß und verstellbarer Andruckspindel

Artikelauswahl/-filter

BestellnummerFarbe
Komponente
Öffnungswinkel
Haltearm
Position 1
Öffnungswinkel
Haltearm
Position 2
Öffnungswinkel
Haltearm
ohne Anschlag
Öffnungswinkel
Griff
Position 1
Öffnungswinkel
Griff
Position 2
Öffnungswinkel
Griff
ohne Anschlag
Handkraft
FH
N
Haltekraft
F1
N
Haltekraft
F2
N
Spannkraft
F3
N
Spannkraft
F4
N
CADZub.PreisBestellen
B0390.005001ultramarinblau RAL 5002100°-147°64°-83°1007501050620750  12,33 €
B0390.006001ultramarinblau RAL 500256°83°152°46°56°83°160135016509201050  18,30 €
B0390.008001ultramarinblau RAL 500213°93°158°26°61°86°190200028009401350  25,60 €
B0390.010001ultramarinblau RAL 500297°176°19°59°91°2502500450015002800  40,02 €
B0390.012001ultramarinblau RAL 500211°88°164°24°60°91°2803000550014002800  41,65 €
B0390.005000schwarzgrau RAL 7021100°-147°64°-83°1007501050620750  12,33 €
B0390.006000schwarzgrau RAL 702156°83°152°46°56°83°160135016509201050  18,30 €
B0390.008000schwarzgrau RAL 702113°93°158°26°61°86°190200028009401350  25,60 €
B0390.010000schwarzgrau RAL 702197°176°19°59°91°2502500450015002800  40,02 €
B0390.012000schwarzgrau RAL 702111°88°164°24°60°91°2803000550014002800  41,65 €
B0390.005003verkehrsrot RAL 3020100°-147°64°-83°1007501050620750  12,33 €
B0390.006003verkehrsrot RAL 302056°83°152°46°56°83°160135016509201050  18,30 €
B0390.008003verkehrsrot RAL 302013°93°158°26°61°86°190200028009401350  25,60 €
B0390.010003verkehrsrot RAL 302097°176°19°59°91°2502500450015002800  40,02 €
B0390.012003verkehrsrot RAL 302011°88°164°24°60°91°2803000550014002800  41,65 €
BestellnummerFarbe
Komponente
LochbildMAA1A2A3BB1B2B3B4B5B6CD

HLL1Bestellnummer
Befestigungswinkel
CADZub.PreisBestellen
B0390.005001ultramarinblau RAL 50022M5x2516254,514243313,29,222222,5184,5107,465,635-  12,33 €
B0390.006001ultramarinblau RAL 50023M6x351429712273817,512,5-2,543,524,95,5156,386,553-  18,30 €
B0390.008001ultramarinblau RAL 50023M8x452139919324520,615,6-2,541,532,76,8184,210762-  25,60 €
B0390.010001ultramarinblau RAL 50024M10x553250827456425,518,5383,54738,79223,915395-  40,02 €
B0390.012001ultramarinblau RAL 50025M12x70325310,5-45632821-3,54746,78,8242,4173,5113,5-  41,65 €
B0390.005000schwarzgrau RAL 70212M5x2516254,514243313,29,222222,5184,5107,465,635-  12,33 €
B0390.006000schwarzgrau RAL 70213M6x351429712273817,512,5-2,543,524,95,5156,386,553-  18,30 €
B0390.008000schwarzgrau RAL 70213M8x452139919324520,615,6-2,541,532,76,8184,210762-  25,60 €
B0390.010000schwarzgrau RAL 70214M10x553250827456425,518,5383,54738,79223,915395-  40,02 €
B0390.012000schwarzgrau RAL 70215M12x70325310,5-45632821-3,54746,78,8242,4173,5113,5-  41,65 €
B0390.005003verkehrsrot RAL 30202M5x2516254,514243313,29,222222,5184,5107,465,635-  12,33 €
B0390.006003verkehrsrot RAL 30203M6x351429712273817,512,5-2,543,524,95,5156,386,553-  18,30 €
B0390.008003verkehrsrot RAL 30203M8x452139919324520,615,6-2,541,532,76,8184,210762-  25,60 €
B0390.010003verkehrsrot RAL 30204M10x553250827456425,518,5383,54738,79223,915395-  40,02 €
B0390.012003verkehrsrot RAL 30205M12x70325310,5-45632821-3,54746,78,8242,4173,5113,5-  41,65 €
