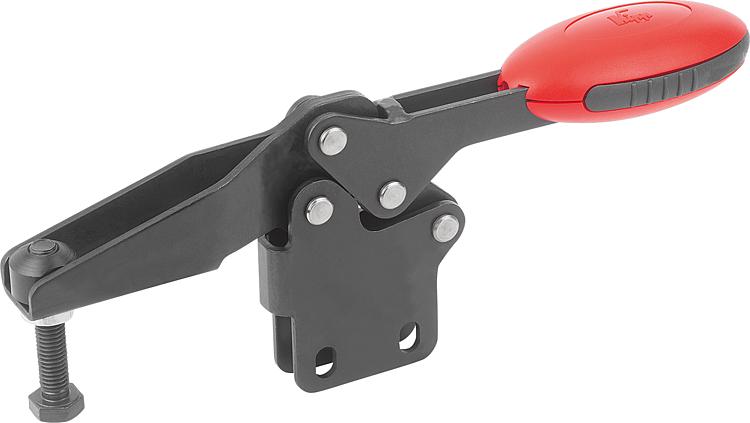

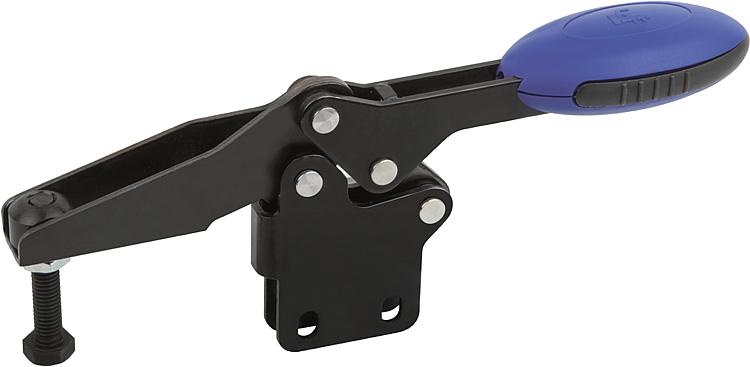

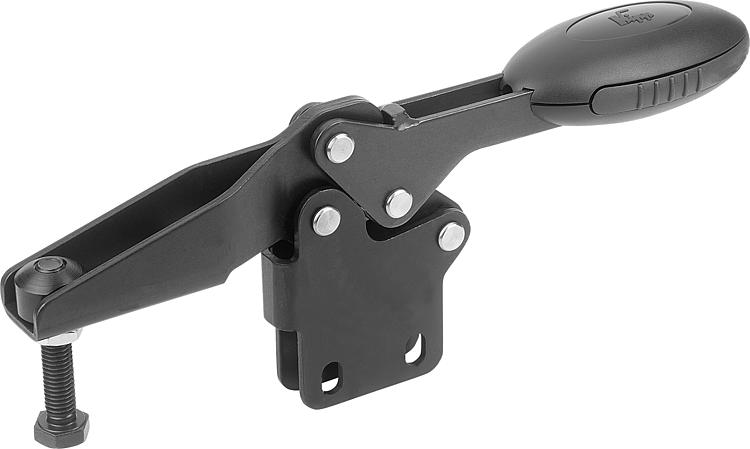

B0386Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.Ausführung:nitrocarburiert und schwarz oxidiert.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0157
B0159
B0161
B0172
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Lochbild | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0386.005001 | ultramarinblau RAL 5002 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 |  |  | 15,16 € | | | B0386.006001 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 20,29 € | | | B0386.008001 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 28,41 € | | | B0386.010001 | ultramarinblau RAL 5002 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 43,13 € | | | B0386.012001 | ultramarinblau RAL 5002 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 45,45 € | | | B0386.005000 | schwarzgrau RAL 7021 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 | | | 15,16 € | | | B0386.006000 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 20,29 € | | | B0386.008000 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 28,41 € | | | B0386.010000 | schwarzgrau RAL 7021 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 43,13 € | | | B0386.012000 | schwarzgrau RAL 7021 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 45,45 € | | | B0386.005003 | verkehrsrot RAL 3020 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 | | | 15,16 € | | | B0386.006003 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 20,29 € | | | B0386.008003 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 28,41 € | | | B0386.010003 | verkehrsrot RAL 3020 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 43,13 € | | | B0386.012003 | verkehrsrot RAL 3020 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 45,45 € | |

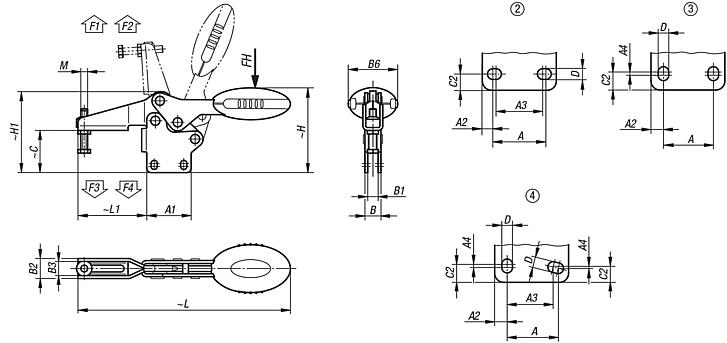

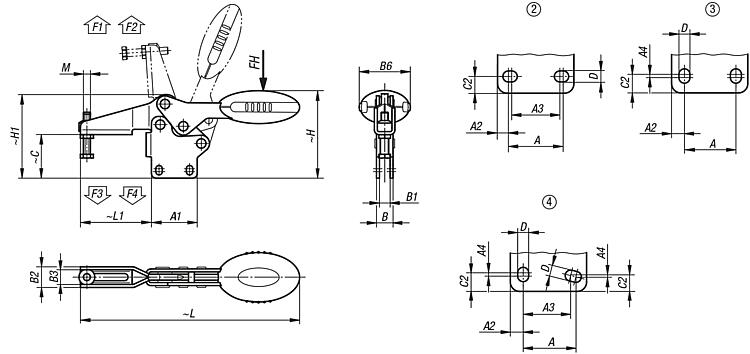

| Bestellnummer | Farbe
Komponente | M | A
| A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D | H | H1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0386.005001 | ultramarinblau RAL 5002 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 15,16 € | | | B0386.006001 | ultramarinblau RAL 5002 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 20,29 € | | | B0386.008001 | ultramarinblau RAL 5002 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 28,41 € | | | B0386.010001 | ultramarinblau RAL 5002 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 47 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 279,4 | 103,9 | | | 43,13 € | | | B0386.012001 | ultramarinblau RAL 5002 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 47 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 314,7 | 122 | | | 45,45 € | | | B0386.005000 | schwarzgrau RAL 7021 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 15,16 € | | | B0386.006000 | schwarzgrau RAL 7021 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 20,29 € | | | B0386.008000 | schwarzgrau RAL 7021 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 28,41 € | | | B0386.010000 | schwarzgrau RAL 7021 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 47 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 279,4 | 103,9 | | | 43,13 € | | | B0386.012000 | schwarzgrau RAL 7021 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 47 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 314,7 | 122 | | | 45,45 € | | | B0386.005003 | verkehrsrot RAL 3020 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 15,16 € | | | B0386.006003 | verkehrsrot RAL 3020 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 20,29 € | | | B0386.008003 | verkehrsrot RAL 3020 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 28,41 € | | | B0386.010003 | verkehrsrot RAL 3020 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 47 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 279,4 | 103,9 | | | 43,13 € | | | B0386.012003 | verkehrsrot RAL 3020 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 47 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 314,7 | 122 | | | 45,45 € | |
