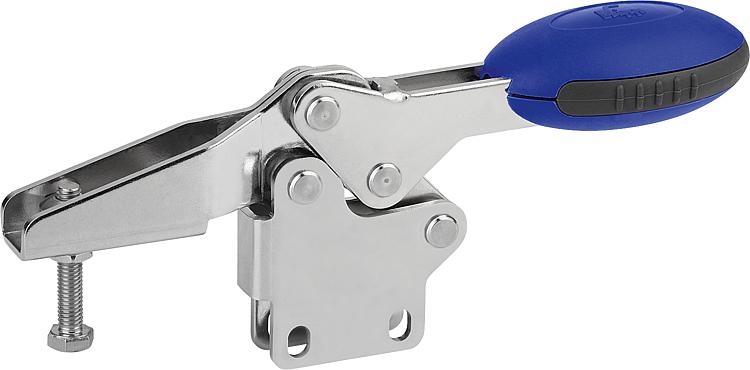

B0388Schnellspanner horizontal mit senkrechtem Fuß und verstellbarer... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Edelstahl.
Griffelement Polyamid.Ausführung:blank.

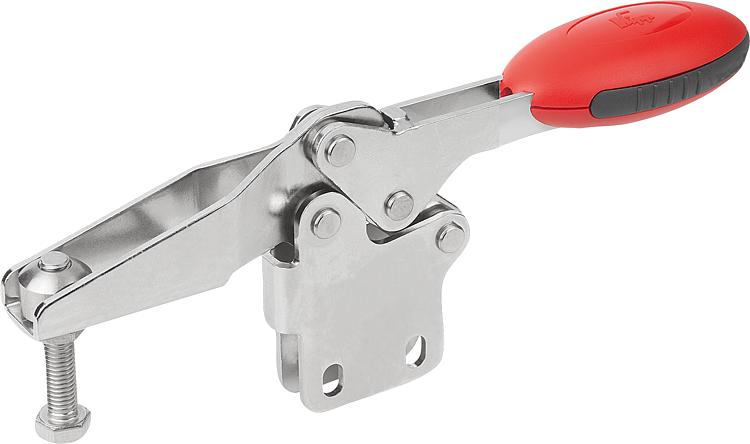

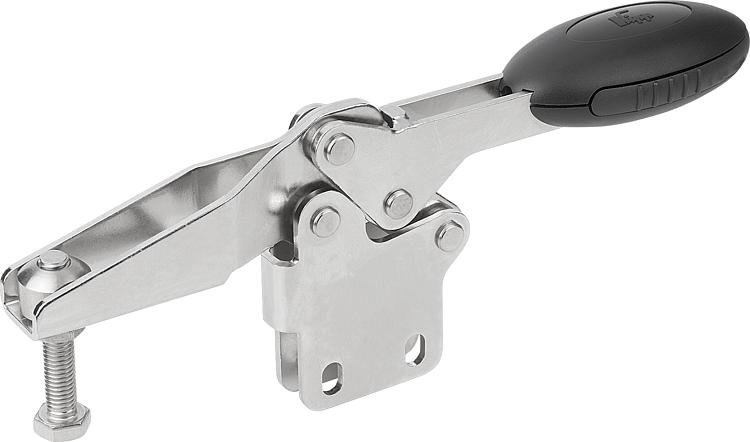

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0162
B0166Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Lochbild | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0388.105001 | ultramarinblau RAL 5002 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 |  |  | 28,50 € | | | B0388.106001 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 38,14 € | | | B0388.108001 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 53,43 € | | | B0388.105000 | schwarzgrau RAL 7021 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 | | | 28,50 € | | | B0388.106000 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 38,14 € | | | B0388.108000 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 53,43 € | | | B0388.105003 | verkehrsrot RAL 3020 | 2 | 86° | 67° | 100 | 650 | 900 | 550 | 620 | | | 28,50 € | | | B0388.106003 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 38,14 € | | | B0388.108003 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 53,43 € | |

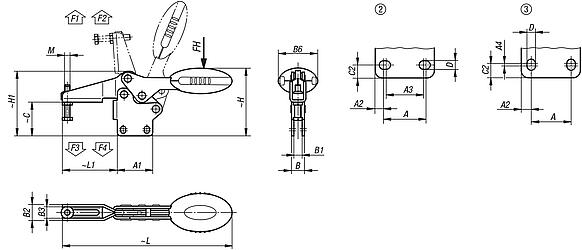

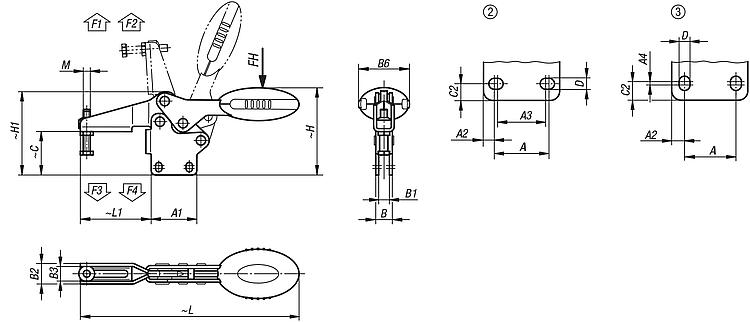

| Bestellnummer | Farbe
Komponente | M | A
| A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D | H | H1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0388.105001 | ultramarinblau RAL 5002 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 28,50 € | | | B0388.106001 | ultramarinblau RAL 5002 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 38,14 € | | | B0388.108001 | ultramarinblau RAL 5002 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 53,43 € | | | B0388.105000 | schwarzgrau RAL 7021 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 28,50 € | | | B0388.106000 | schwarzgrau RAL 7021 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 38,14 € | | | B0388.108000 | schwarzgrau RAL 7021 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 53,43 € | | | B0388.105003 | verkehrsrot RAL 3020 | M5x25 | 18 | 27 | 4,5 | 13,5 | - | 8,1 | 4,1 | 13,2 | 9,2 | 22,5 | 26,2 | 5,2 | 5,5 | 52,2 | 47,9 | 125,7 | 41,8 | | | 28,50 € | | | B0388.106003 | verkehrsrot RAL 3020 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 43,5 | 36,9 | 8 | 5,5 | 75,2 | 71 | 186,6 | 60,5 | | | 38,14 € | | | B0388.108003 | verkehrsrot RAL 3020 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 41,5 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 223,1 | 74,9 | | | 53,43 € | |
