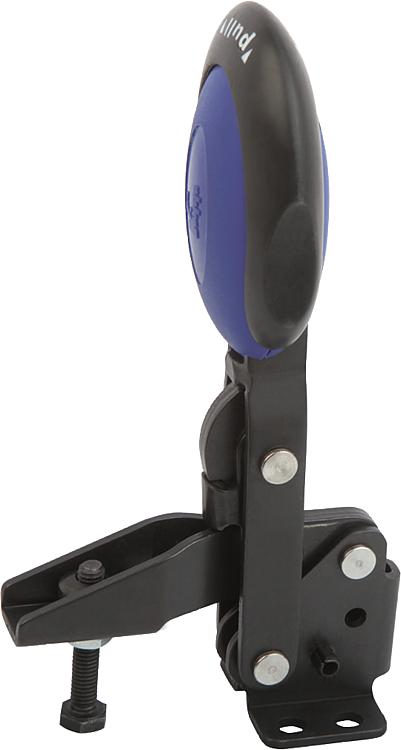

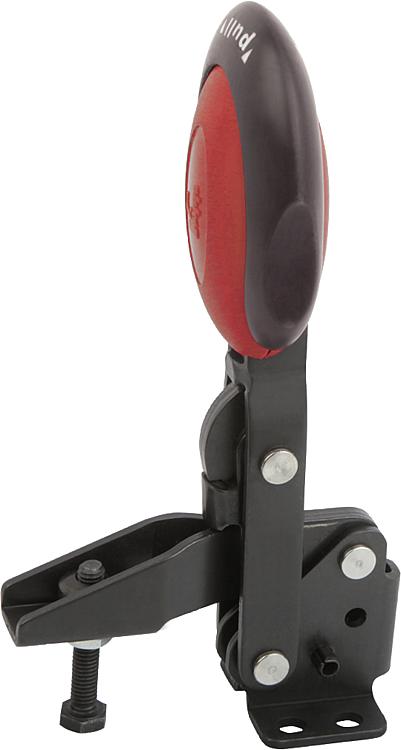

B0391Schnellspanner vertikal mit Sicherheitsverriegelung mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

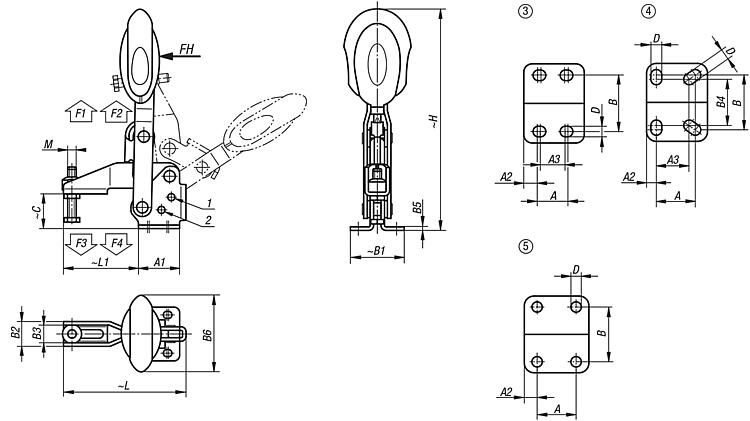

BeschreibungWerkstoff:Stahl. Griffelement Polyamid. Entriegelungsbügel TPE.Ausführung:nitrocarburiert und schwarz oxidiert. Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.Auf Anfrage:weitere Grifffarben.Zubehör:B0400 B0157 B0159 B0161 B0172 Zeichnungshinweis:1) Anschlagstift Position 1 2) Anschlagstift Position 2 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer | Farbe Komponente | Öffnungswinkel Haltearm Position 1 | Öffnungswinkel Haltearm Position 2 | Öffnungswinkel Haltearm ohne Anschlag | Öffnungswinkel Griff Position 1 | Öffnungswinkel Griff Position 2 | Öffnungswinkel Griff ohne Anschlag | Handkraft FH N | Haltekraft F1 N | Haltekraft F2 N | Spannkraft F3 N | Spannkraft F4 N | CAD | Zub. | Preis | Bestellen |
---|
B0391.006101 | ultramarinblau RAL 5002 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 36,77 € | | B0391.008101 | ultramarinblau RAL 5002 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 43,94 € | | B0391.010101 | ultramarinblau RAL 5002 | 6° | 97° | 176° | 19° | 59° | 91° | 250 | 2500 | 4500 | 1500 | 2800 |  |  | 60,13 € | | B0391.012101 | ultramarinblau RAL 5002 | 11° | 88° | 164° | 24° | 60° | 91° | 280 | 3000 | 5500 | 1400 | 2800 |  |  | 62,16 € | | B0391.006100 | schwarzgrau RAL 7021 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 36,77 € | | B0391.008100 | schwarzgrau RAL 7021 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 43,94 € | | B0391.010100 | schwarzgrau RAL 7021 | 6° | 97° | 176° | 19° | 59° | 91° | 250 | 2500 | 4500 | 1500 | 2800 |  |  | 60,13 € | | B0391.012100 | schwarzgrau RAL 7021 | 11° | 88° | 164° | 24° | 60° | 91° | 280 | 3000 | 5500 | 1400 | 2800 |  |  | 62,16 € | | B0391.006103 | verkehrsrot RAL 3020 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 36,77 € | | B0391.008103 | verkehrsrot RAL 3020 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 |  |  | 43,94 € | | B0391.010103 | verkehrsrot RAL 3020 | 6° | 97° | 176° | 19° | 59° | 91° | 250 | 2500 | 4500 | 1500 | 2800 |  |  | 60,13 € | | B0391.012103 | verkehrsrot RAL 3020 | 11° | 88° | 164° | 24° | 60° | 91° | 280 | 3000 | 5500 | 1400 | 2800 |  |  | 62,16 € | |
Bestellnummer | Farbe Komponente | Lochbild | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D | H | L | L1 | Bestellnummer Befestigungswinkel | CAD | Zub. | Preis | Bestellen |
---|
B0391.006101 | ultramarinblau RAL 5002 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 53,4 | 24,9 | 5,5 | 163 | 86,5 | 53 | - |  |  | 36,77 € | | B0391.008101 | ultramarinblau RAL 5002 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 51,1 | 32,7 | 6,8 | 191,4 | 107 | 62 | - |  |  | 43,94 € | | B0391.010101 | ultramarinblau RAL 5002 | 4 | M10x55 | 32 | 50 | 8 | 27 | 45 | 64 | 25,5 | 18,5 | 38 | 3,5 | 56,5 | 38,7 | 9 | 230,5 | 153 | 95 | - |  |  | 60,13 € | | B0391.012101 | ultramarinblau RAL 5002 | 5 | M12x70 | 32 | 53 | 10,5 | - | 45 | 63 | 28 | 21 | - | 3,5 | 56,5 | 46,7 | 8,8 | 249,1 | 173,5 | 113,5 | - |  |  | 62,16 € | | B0391.006100 | schwarzgrau RAL 7021 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 53,4 | 24,9 | 5,5 | 163 | 86,5 | 53 | - |  |  | 36,77 € | | B0391.008100 | schwarzgrau RAL 7021 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 51,1 | 32,7 | 6,8 | 191,4 | 107 | 62 | - |  |  | 43,94 € | | B0391.010100 | schwarzgrau RAL 7021 | 4 | M10x55 | 32 | 50 | 8 | 27 | 45 | 64 | 25,5 | 18,5 | 38 | 3,5 | 56,5 | 38,7 | 9 | 230,5 | 153 | 95 | - |  |  | 60,13 € | | B0391.012100 | schwarzgrau RAL 7021 | 5 | M12x70 | 32 | 53 | 10,5 | - | 45 | 63 | 28 | 21 | - | 3,5 | 56,5 | 46,7 | 8,8 | 249,1 | 173,5 | 113,5 | - |  |  | 62,16 € | | B0391.006103 | verkehrsrot RAL 3020 | 3 | M6x35 | 14 | 29 | 7 | 12 | 27 | 38 | 17,5 | 12,5 | - | 2,5 | 53,4 | 24,9 | 5,5 | 163 | 86,5 | 53 | - |  |  | 36,77 € | | B0391.008103 | verkehrsrot RAL 3020 | 3 | M8x45 | 21 | 39 | 9 | 19 | 32 | 45 | 20,6 | 15,6 | - | 2,5 | 51,1 | 32,7 | 6,8 | 191,4 | 107 | 62 | - |  |  | 43,94 € | | B0391.010103 | verkehrsrot RAL 3020 | 4 | M10x55 | 32 | 50 | 8 | 27 | 45 | 64 | 25,5 | 18,5 | 38 | 3,5 | 56,5 | 38,7 | 9 | 230,5 | 153 | 95 | - |  |  | 60,13 € | | B0391.012103 | verkehrsrot RAL 3020 | 5 | M12x70 | 32 | 53 | 10,5 | - | 45 | 63 | 28 | 21 | - | 3,5 | 56,5 | 46,7 | 8,8 | 249,1 | 173,5 | 113,5 | - |  |  | 62,16 € | |
