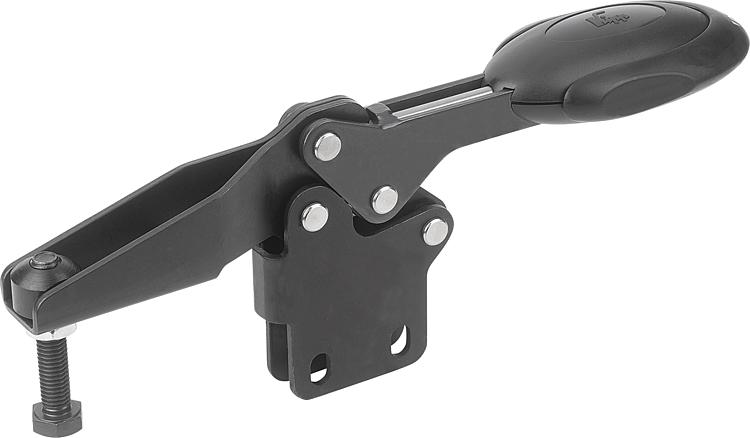

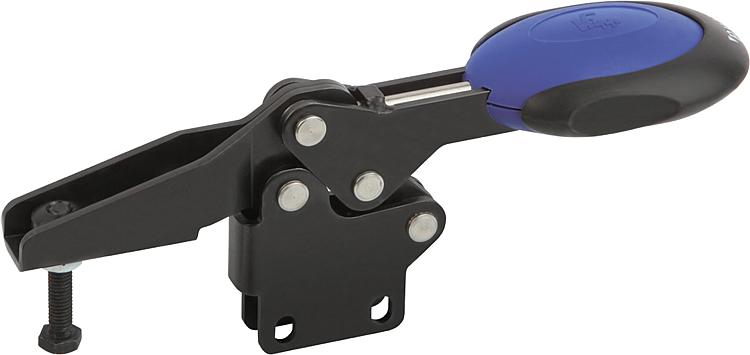

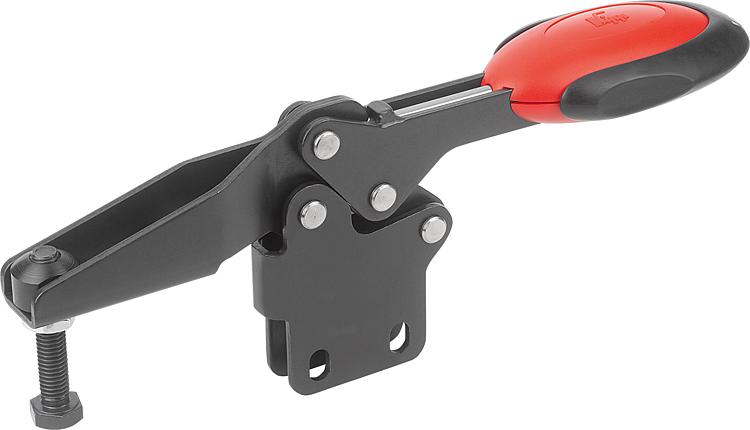

B0387Schnellspanner horizontal mit Sicherheitsverriegelung mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.Ausführung:nitrocarburiert und schwarz oxidiert.

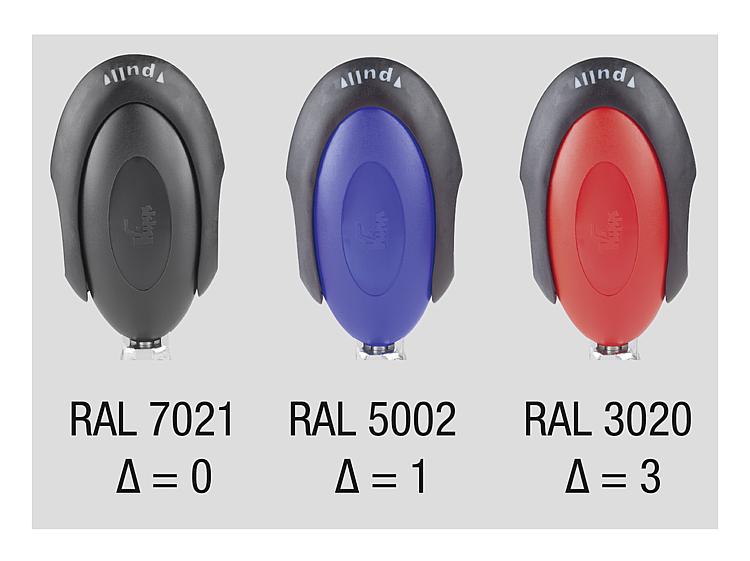

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0157
B0159
B0161
B0172
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Lochbild | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | CAD | Zub. | Preis | Bestellen |
|---|
| B0387.006101 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 |  |  | 33,94 € | | | B0387.008101 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 40,16 € | | | B0387.010101 | ultramarinblau RAL 5002 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 53,89 € | | | B0387.012101 | ultramarinblau RAL 5002 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 56,19 € | | | B0387.006100 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 33,94 € | | | B0387.008100 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 40,16 € | | | B0387.010100 | schwarzgrau RAL 7021 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 53,89 € | | | B0387.012100 | schwarzgrau RAL 7021 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 56,19 € | | | B0387.006103 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | | | 33,94 € | | | B0387.008103 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | | | 40,16 € | | | B0387.010103 | verkehrsrot RAL 3020 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | | | 53,89 € | | | B0387.012103 | verkehrsrot RAL 3020 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | | | 56,19 € | |

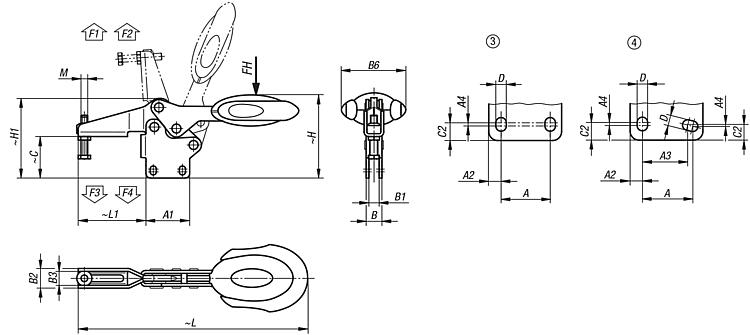

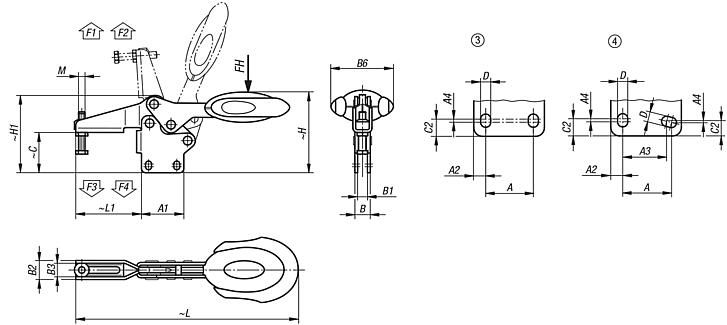

| Bestellnummer | Farbe
Komponente | M | A
| A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D | H | H1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0387.006101 | ultramarinblau RAL 5002 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 53,4 | 36,9 | 8 | 5,5 | 75,2 | 71 | 193,3 | 60,5 | | | 33,94 € | | | B0387.008101 | ultramarinblau RAL 5002 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 51,1 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 230,4 | 74,9 | | | 40,16 € | | | B0387.010101 | ultramarinblau RAL 5002 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 56,5 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 286 | 103,9 | | | 53,89 € | | | B0387.012101 | ultramarinblau RAL 5002 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 56,5 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 321,3 | 122 | | | 56,19 € | | | B0387.006100 | schwarzgrau RAL 7021 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 53,4 | 36,9 | 8 | 5,5 | 75,2 | 71 | 193,3 | 60,5 | | | 33,94 € | | | B0387.008100 | schwarzgrau RAL 7021 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 51,1 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 230,4 | 74,9 | | | 40,16 € | | | B0387.010100 | schwarzgrau RAL 7021 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 56,5 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 286 | 103,9 | | | 53,89 € | | | B0387.012100 | schwarzgrau RAL 7021 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 56,5 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 321,3 | 122 | | | 56,19 € | | | B0387.006103 | verkehrsrot RAL 3020 | M6x35 | 26 | 39 | 6,5 | - | 2,5 | 14,1 | 9,1 | 17,5 | 12,5 | 53,4 | 36,9 | 8 | 5,5 | 75,2 | 71 | 193,3 | 60,5 | | | 33,94 € | | | B0387.008103 | verkehrsrot RAL 3020 | M8x45 | 26 | 44 | 9 | - | 3,5 | 14,1 | 9,1 | 21 | 16 | 51,1 | 46,5 | 10,5 | 6,2 | 88,2 | 84,3 | 230,4 | 74,9 | | | 40,16 € | | | B0387.010103 | verkehrsrot RAL 3020 | M10x55 | 41,5 | 59 | 9 | - | 2 | 16,2 | 9,2 | 26 | 19 | 56,5 | 59,6 | 10 | 8,8 | 114,3 | 107,5 | 286 | 103,9 | | | 53,89 € | | | B0387.012103 | verkehrsrot RAL 3020 | M12x70 | 44 | 65 | 11 | 40 | 1 | 16,2 | 9,2 | 28 | 21 | 56,5 | 75,9 | 13,5 | 8,5 | 128,4 | 125,2 | 321,3 | 122 | | | 56,19 € | |
