B0382

Schnellspanner horizontal mit waagrechtem Fuß und verstellbarer...

zurück

Produkte
- Produktübersicht
  - Schnellspanner, Schubstangenspanner
    - Schnellspanner, Schubstangenspanner

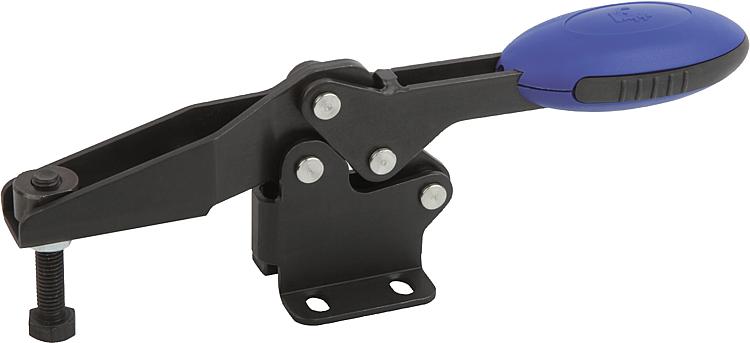

      - Schnellspanner horizontal mit waagrechtem Fuß und verstellbarer Andruckspindel

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.Ausführung:nitrocarburiert und schwarz oxidiert.

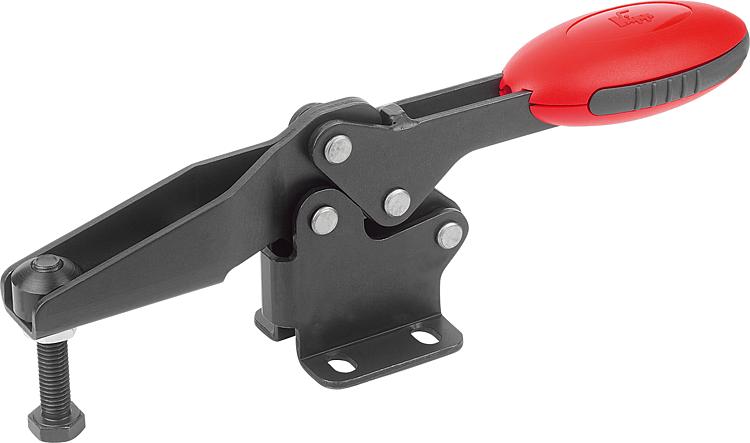

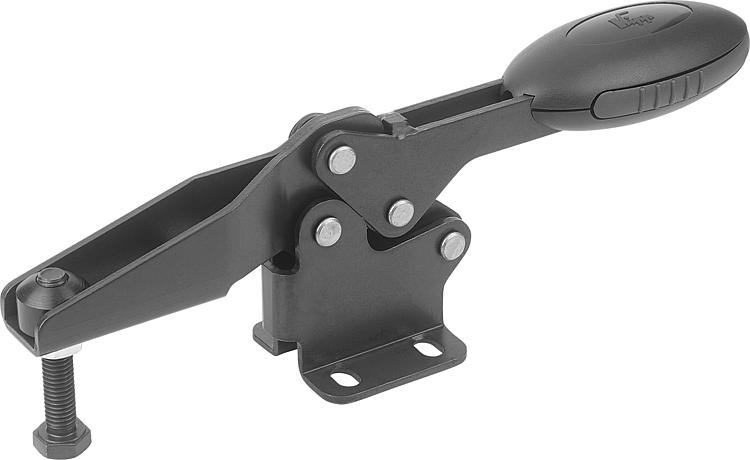

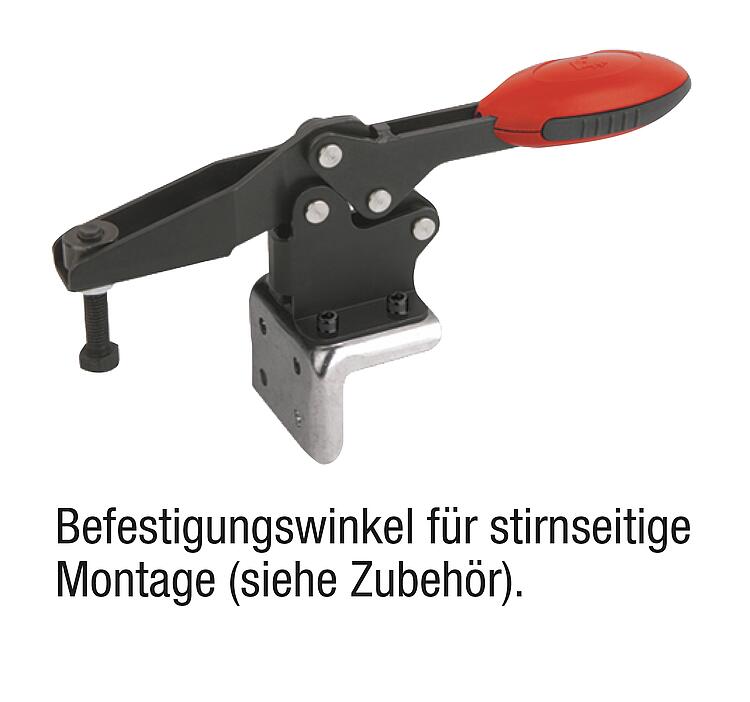

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0159
B0172
Besonderheiten:

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0382 Schnellspanner horizontal mit waagrechtem Fuß und verstellbarer Andruckspindel

531 kB

BLOHM_TH_11_Schnellspanner_DE

1,1 MB

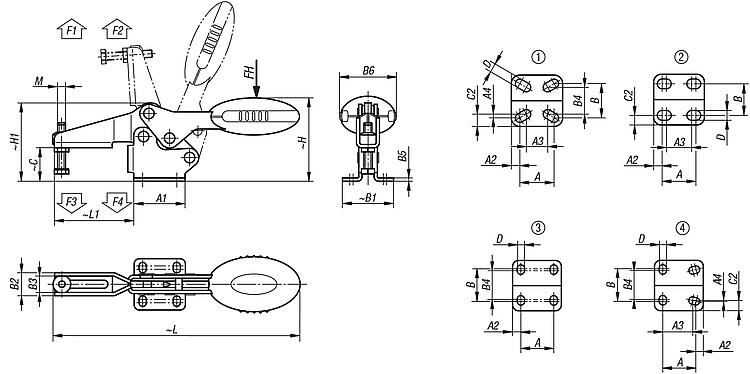

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	Farbe Komponente	Lochbild	Öffnungswinkel Haltearm	Öffnungswinkel Griff	Handkraft FH N	Haltekraft F1 N	Haltekraft F2 N	Spannkraft F3 N	Spannkraft F4 N	Bestellnummer Befestigungswinkel	Preis
B0382.004001	ultramarinblau RAL 5002	1	87°	69°	80	400	500	250	300	-	12,29 €
B0382.005001	ultramarinblau RAL 5002	2	86°	67°	100	650	900	550	620	-	13,78 €
B0382.006001	ultramarinblau RAL 5002	3	86°	67°	160	1350	1900	720	1200	-	18,45 €
B0382.008001	ultramarinblau RAL 5002	3	86°	67°	200	2000	2800	830	1400	-	25,82 €
B0382.010001	ultramarinblau RAL 5002	3	90°	71°	250	2200	4500	1200	2800	-	39,20 €
B0382.012001	ultramarinblau RAL 5002	4	88°	68°	280	2400	5500	1000	2800	-	41,32 €
B0382.004000	schwarzgrau RAL 7021	1	87°	69°	80	400	500	250	300	-	12,29 €
B0382.005000	schwarzgrau RAL 7021	2	86°	67°	100	650	900	550	620	-	13,78 €
B0382.006000	schwarzgrau RAL 7021	3	86°	67°	160	1350	1900	720	1200	-	18,45 €
B0382.008000	schwarzgrau RAL 7021	3	86°	67°	200	2000	2800	830	1400	-	25,82 €
B0382.010000	schwarzgrau RAL 7021	3	90°	71°	250	2200	4500	1200	2800	-	39,20 €
B0382.012000	schwarzgrau RAL 7021	4	88°	68°	280	2400	5500	1000	2800	-	41,32 €
B0382.004003	verkehrsrot RAL 3020	1	87°	69°	80	400	500	250	300	-	12,29 €
B0382.005003	verkehrsrot RAL 3020	2	86°	67°	100	650	900	550	620	-	13,78 €
B0382.006003	verkehrsrot RAL 3020	3	86°	67°	160	1350	1900	720	1200	-	18,45 €
B0382.008003	verkehrsrot RAL 3020	3	86°	67°	200	2000	2800	830	1400	-	25,82 €
B0382.010003	verkehrsrot RAL 3020	3	90°	71°	250	2200	4500	1200	2800	-	39,20 €
B0382.012003	verkehrsrot RAL 3020	4	88°	68°	280	2400	5500	1000	2800	-	41,32 €

Bestellnummer	Farbe Komponente	M	A	A1	A2	A3	A4	B	B1	B2	B3	B4	B5	B6	C	C2	D	H	H1	L	L1	Preis
B0382.004001	ultramarinblau RAL 5002	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	12,29 €
B0382.005001	ultramarinblau RAL 5002	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	13,78 €
B0382.006001	ultramarinblau RAL 5002	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	18,45 €
B0382.008001	ultramarinblau RAL 5002	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	25,82 €
B0382.010001	ultramarinblau RAL 5002	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	39,20 €
B0382.012001	ultramarinblau RAL 5002	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	41,32 €
B0382.004000	schwarzgrau RAL 7021	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	12,29 €
B0382.005000	schwarzgrau RAL 7021	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	13,78 €
B0382.006000	schwarzgrau RAL 7021	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	18,45 €
B0382.008000	schwarzgrau RAL 7021	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	25,82 €
B0382.010000	schwarzgrau RAL 7021	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	39,20 €
B0382.012000	schwarzgrau RAL 7021	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	41,32 €
B0382.004003	verkehrsrot RAL 3020	M4x16	16	24	4	12,8	0,95	16	24	10,2	7,2	14,1	1,5	20	11,7	4,95	4,2	28,7	26,3	91,8	23,7	12,29 €
B0382.005003	verkehrsrot RAL 3020	M5x25	18	27	4,5	13,5	-	16,8	27,3	13,2	9,2	-	2	22,5	17,2	5,25	5,5	43,4	38,9	125,7	41,8	13,78 €
B0382.006003	verkehrsrot RAL 3020	M6x35	26	39	6,5	-	-	28	39	17,5	12,5	23	2,5	43,5	25,4	-	5,5	63,7	59,6	186,6	60,5	18,45 €
B0382.008003	verkehrsrot RAL 3020	M8x45	26	44	9	-	-	31	45	21	16	24	2,5	41,5	32,2	-	6,2	73,9	70,1	223,1	74,9	25,82 €
B0382.010003	verkehrsrot RAL 3020	M10x55	41,5	59	9	-	-	43	59	26	19	39	3,5	47	40	-	8,8	94,8	88	279,4	103,9	39,20 €
B0382.012003	verkehrsrot RAL 3020	M12x70	44	65	10	40	1	42	67	28	21	40	3,5	47	52,3	13,5	8,5	104,8	101,6	314,7	122	41,32 €
