B0383Schnellspanner horizontal mit Sicherheitsverriegelung mit... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl.
Griffelement Polyamid.
Entriegelungsbügel TPE.Ausführung:nitrocarburiert und schwarz oxidiert.

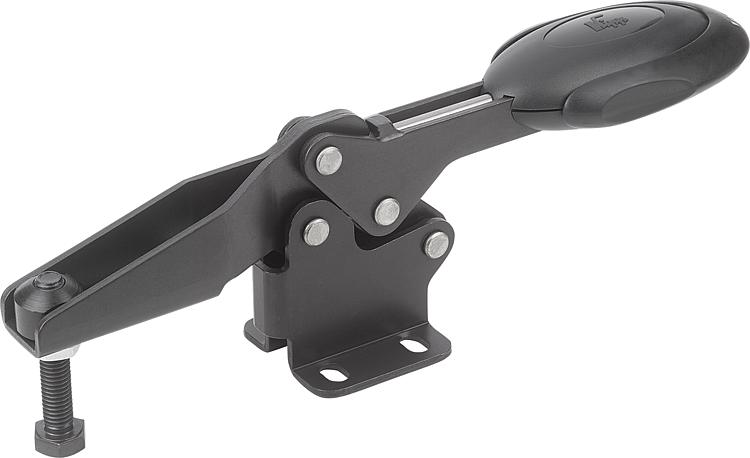

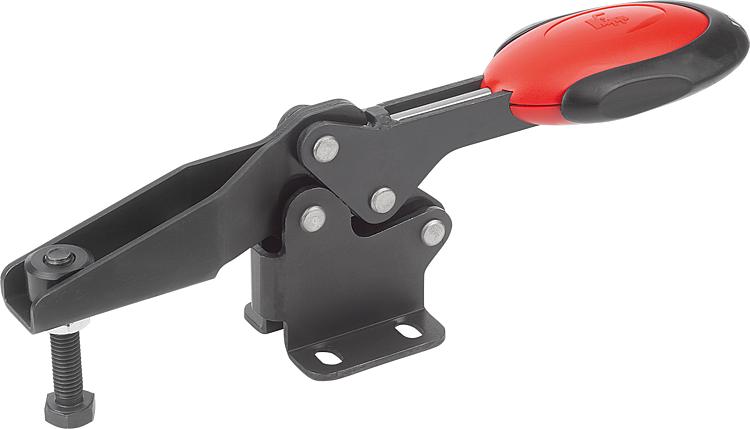

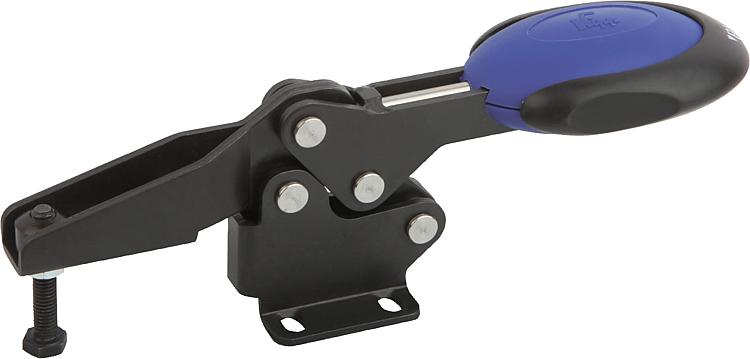

Griffelement blau, schwarz oder rot.Hinweis:Wartungsfreie, hochwertige Gelenkbuchsen. Nachhaltig konstanter Krafteinsatz beim Öffnen und Schließen. Optimale Stabilität wird durch den konischen Spannarm mit U-Profil erreicht. Inklusive innenliegender Stabverriegelung mit automatischer Sicherung.Auf Anfrage:weitere Grifffarben.Zubehör:B0400
B0159
B0172
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Farbe
Komponente | Lochbild | Öffnungswinkel
Haltearm | Öffnungswinkel
Griff | Handkraft
FH
N | Haltekraft
F1
N | Haltekraft
F2
N | Spannkraft
F3
N | Spannkraft
F4
N | Bestellnummer

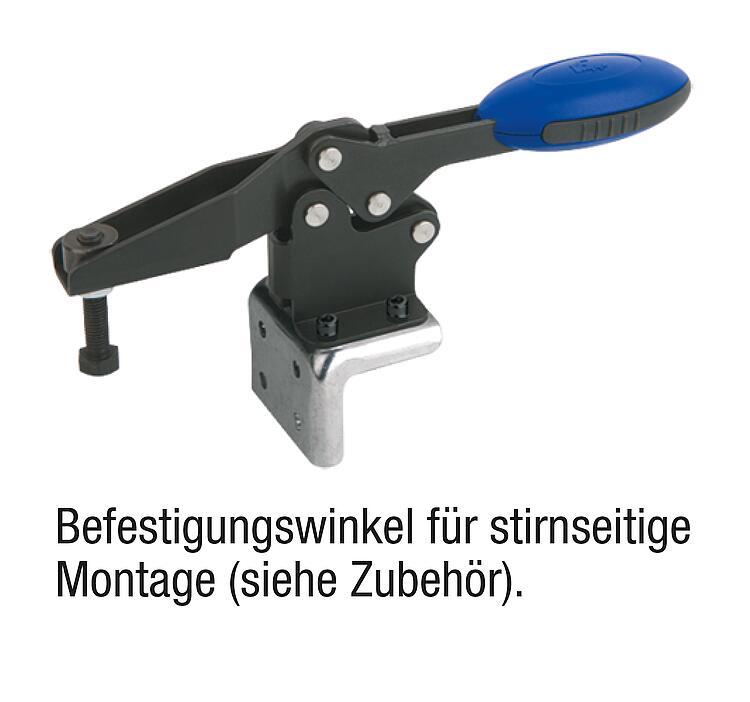

Befestigungswinkel | CAD | Zub. | Preis | Bestellen |
|---|
| B0383.006101 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | - |  |  | 37,34 € | | | B0383.008101 | ultramarinblau RAL 5002 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | - | | | 44,18 € | | | B0383.010101 | ultramarinblau RAL 5002 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | - | | | 59,28 € | | | B0383.012101 | ultramarinblau RAL 5002 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | - | | | 61,81 € | | | B0383.006100 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | - | | | 37,34 € | | | B0383.008100 | schwarzgrau RAL 7021 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | - | | | 44,18 € | | | B0383.010100 | schwarzgrau RAL 7021 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | - | | | 59,28 € | | | B0383.012100 | schwarzgrau RAL 7021 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | - | | | 61,81 € | | | B0383.006103 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 160 | 1350 | 1900 | 720 | 1200 | - | | | 37,34 € | | | B0383.008103 | verkehrsrot RAL 3020 | 3 | 86° | 67° | 200 | 2000 | 2800 | 830 | 1400 | - | | | 44,18 € | | | B0383.010103 | verkehrsrot RAL 3020 | 3 | 90° | 71° | 250 | 2200 | 4500 | 1200 | 2800 | - | | | 59,28 € | | | B0383.012103 | verkehrsrot RAL 3020 | 4 | 88° | 68° | 280 | 2400 | 5500 | 1000 | 2800 | - | | | 61,81 € | |

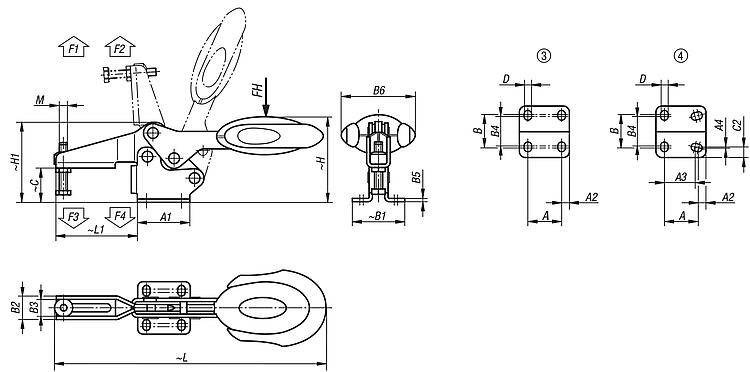

| Bestellnummer | Farbe
Komponente | M | A
| A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | C2 | D | H | H1 | L | L1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0383.006101 | ultramarinblau RAL 5002 | M6x35 | 26 | 39 | 6,5 | - | - | 28 | 39 | 17,5 | 12,5 | 23 | 2,5 | 53,4 | 25,4 | - | 5,5 | 63,7 | 59,6 | 193,3 | 60,5 | | | 37,34 € | | | B0383.008101 | ultramarinblau RAL 5002 | M8x45 | 26 | 44 | 9 | - | - | 31 | 45 | 21 | 16 | 24 | 2,5 | 51,1 | 32,2 | - | 6,2 | 73,9 | 70,1 | 230,4 | 74,9 | | | 44,18 € | | | B0383.010101 | ultramarinblau RAL 5002 | M10x55 | 41,5 | 59 | 8,5 | - | - | 43 | 59 | 26 | 19 | 39 | 3,5 | 56,5 | 40 | - | 8,8 | 94,8 | 88 | 286 | 103,9 | | | 59,28 € | | | B0383.012101 | ultramarinblau RAL 5002 | M12x70 | 44 | 65 | 10 | 40 | 1 | 42 | 67 | 28 | 21 | 40 | 3,5 | 56,5 | 52,3 | 13,5 | 8,5 | 104,8 | 101,6 | 321,3 | 122 | | | 61,81 € | | | B0383.006100 | schwarzgrau RAL 7021 | M6x35 | 26 | 39 | 6,5 | - | - | 28 | 39 | 17,5 | 12,5 | 23 | 2,5 | 53,4 | 25,4 | - | 5,5 | 63,7 | 59,6 | 193,3 | 60,5 | | | 37,34 € | | | B0383.008100 | schwarzgrau RAL 7021 | M8x45 | 26 | 44 | 9 | - | - | 31 | 45 | 21 | 16 | 24 | 2,5 | 51,1 | 32,2 | - | 6,2 | 73,9 | 70,1 | 230,4 | 74,9 | | | 44,18 € | | | B0383.010100 | schwarzgrau RAL 7021 | M10x55 | 41,5 | 59 | 8,5 | - | - | 43 | 59 | 26 | 19 | 39 | 3,5 | 56,5 | 40 | - | 8,8 | 94,8 | 88 | 286 | 103,9 | | | 59,28 € | | | B0383.012100 | schwarzgrau RAL 7021 | M12x70 | 44 | 65 | 10 | 40 | 1 | 42 | 67 | 28 | 21 | 40 | 3,5 | 56,5 | 52,3 | 13,5 | 8,5 | 104,8 | 101,6 | 321,3 | 122 | | | 61,81 € | | | B0383.006103 | verkehrsrot RAL 3020 | M6x35 | 26 | 39 | 6,5 | - | - | 28 | 39 | 17,5 | 12,5 | 23 | 2,5 | 53,4 | 25,4 | - | 5,5 | 63,7 | 59,6 | 193,3 | 60,5 | | | 37,34 € | | | B0383.008103 | verkehrsrot RAL 3020 | M8x45 | 26 | 44 | 9 | - | - | 31 | 45 | 21 | 16 | 24 | 2,5 | 51,1 | 32,2 | - | 6,2 | 73,9 | 70,1 | 230,4 | 74,9 | | | 44,18 € | | | B0383.010103 | verkehrsrot RAL 3020 | M10x55 | 41,5 | 59 | 8,5 | - | - | 43 | 59 | 26 | 19 | 39 | 3,5 | 56,5 | 40 | - | 8,8 | 94,8 | 88 | 286 | 103,9 | | | 59,28 € | | | B0383.012103 | verkehrsrot RAL 3020 | M12x70 | 44 | 65 | 10 | 40 | 1 | 42 | 67 | 28 | 21 | 40 | 3,5 | 56,5 | 52,3 | 13,5 | 8,5 | 104,8 | 101,6 | 321,3 | 122 | | | 61,81 € | |
