B0187Auflagebolzen mit Positionierzapfen |
zurück |
|
|
BeschreibungWerkstoff:Körper Vergütungsstahl.Ausführung:Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.Hinweis:Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.Zeichnungshinweis:Form A: Planfläche
Form B: Kugelfläche

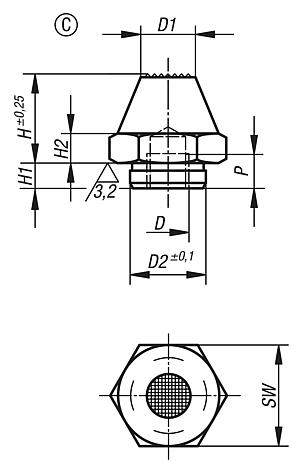

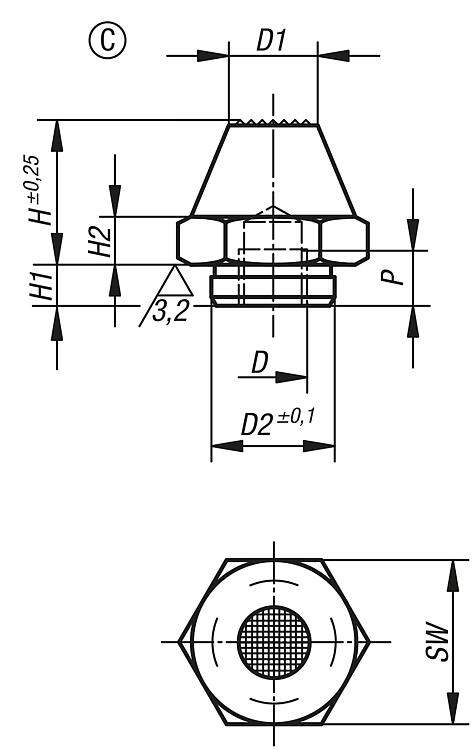

Form C: Riffelfläche DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

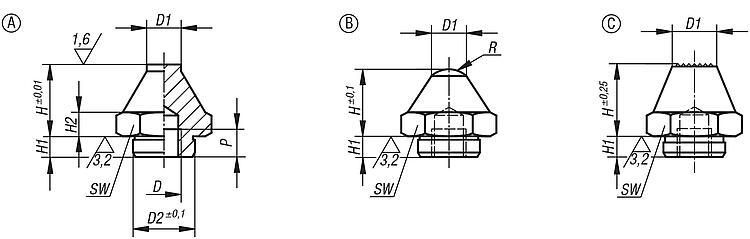

Zeichnungen (Gesamtübersicht) |

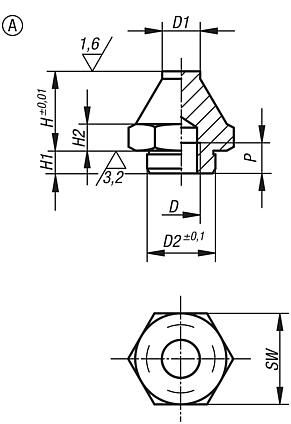

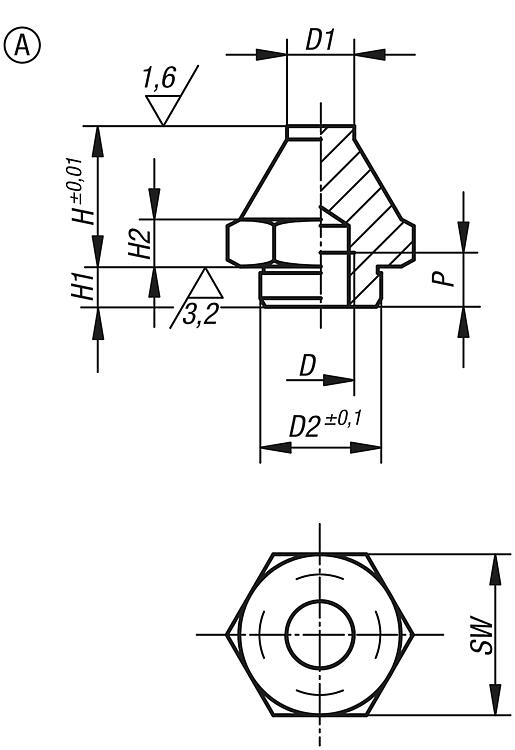

Auflagebolzen mit Positionierzapfen, Form A Planfläche |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | H | H1 | H2 | P | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0187.106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 13,24 € | | | B0187.106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 16,61 € | | | B0187.110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 21,54 € | | | B0187.110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 20,96 € | | | B0187.116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 36,33 € | | | B0187.116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 37,19 € | |
|

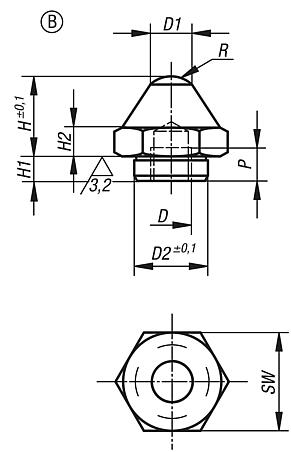

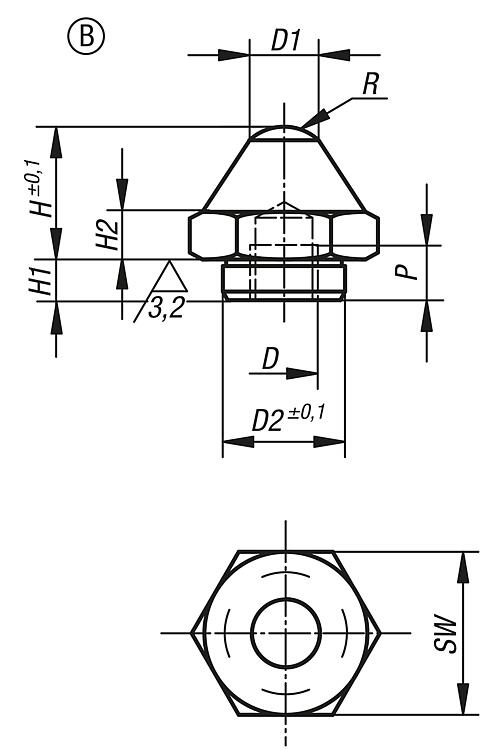

Auflagebolzen mit Positionierzapfen, Form B Kugelfläche |
mehr Info |
| Bestellnummer | Form | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0187.206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 11,75 € | | | B0187.206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 16,08 € | | | B0187.210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 12,94 € | | | B0187.210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 16,93 € | | | B0187.216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 21,98 € | | | B0187.216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 27,07 € | |
|
|
